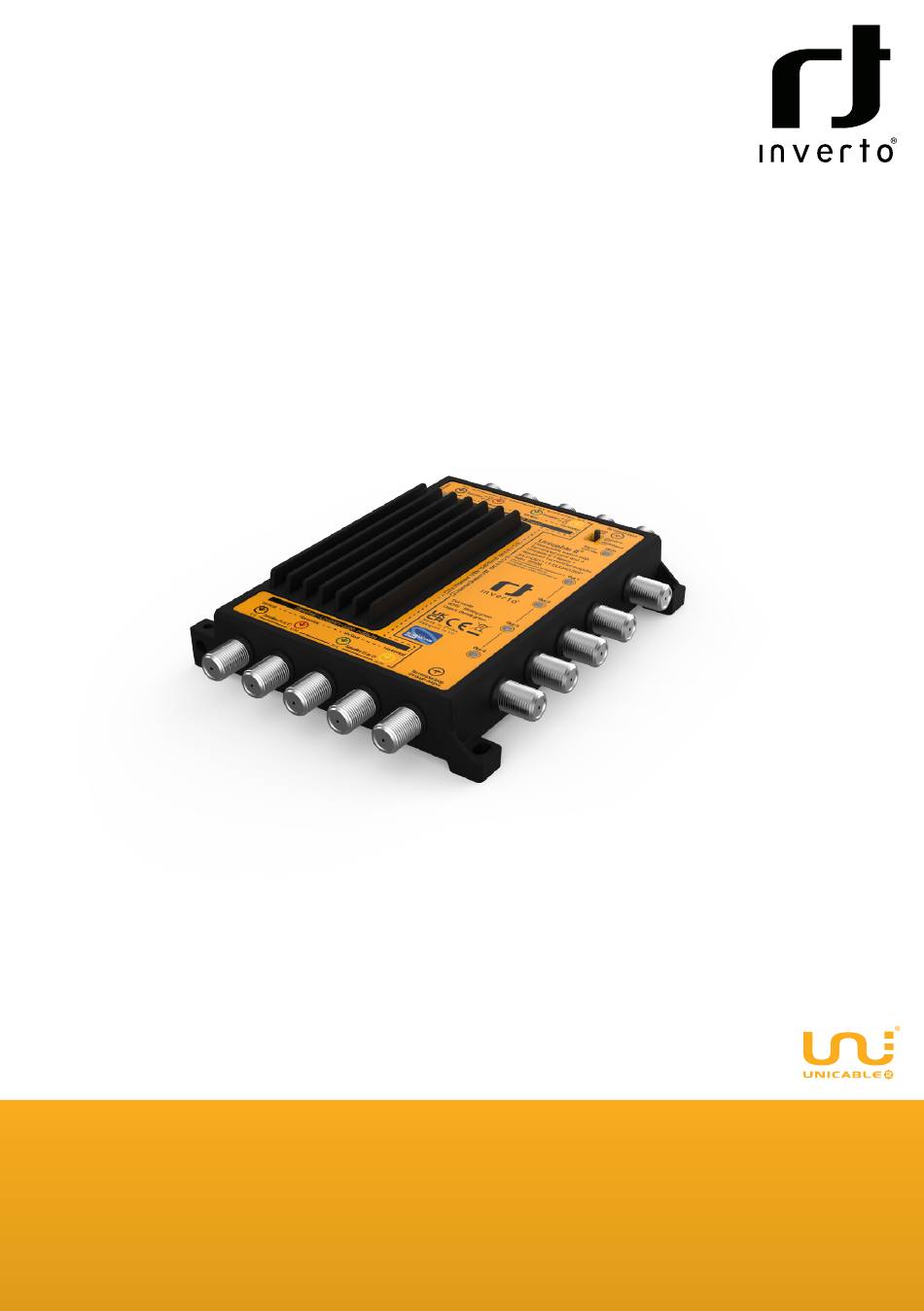

- Seite 1 Unicable II Multischalter ® Unicable II ® Kaskadierbarer Multischalter mit terrestrischem Eingang und 4 Unicable II ® / Legacy Ausgängen mit angepasstem terrestrischen Signal IDLU-UST111-CUO4O-32P Artikel: 6098 Installationsanleitung...
- Seite 3 ® Vielen Dank für den Kauf eines Inverto Unicable II Multischalter. Wir sind sicher, dass Ihre Er- wartungen in dieses Produkt erfüllt werden. Bevor Sie das Produkt installieren und einsetzen, lesen Sie aufmerksam die Installationsanleitung durch. Wir empfehlen für spätere Änderun- gen oder Anpassungen in Ihrer Anlage diese Anleitung aufzubewahren.
- Seite 4 Die Status-LED zeigt den Modus des jeweiligen Ausgang an: - grün leuchtend = Legacy-Modus - grün blinkend = Unicable (SatCR, EN50494) oder Unicable II (dCSS, EN50607) - aus = keine Spannung am Port erkannt (nur terrestrisches Signal am Port verfügbar) Das terrestrische Eingangssignal wird zu allen STB-Ausgangssignalen kombiniert.
- Seite 5 Satellite Inputs (LNB Trunk) Wideband DC in 3.0A max. ® Unicable II Cascadable switch with Terrestrial input and 4 Unicable II/Legacy + equalized Terrestrial outputs IDLU-UST111-CUO4O-32P Item: 6098 FTA Communication Technologies S.à r.l. Out 1 17 Route de Luxembourg, Gonderange L-6182, Luxembourg...
- Seite 6 Satellite Inputs (LNB Trunk) Wideband DC in 3.0A max. ® Unicable II Cascadable switch with Terrestrial input and 4 Unicable II/Legacy + equalized Terrestrial outputs IDLU-UST111-CUO4O-32P Item: 6098 Out 1 FTA Communication Technologies S.à r.l. 17 Route de Luxembourg, Gonderange L-6182, Luxembourg...
- Seite 7 Die folgende Tabelle zeigt die Standardkonfiguration der 16 User Bänder mit den zugewiesenen Frequenzen die an jedem STB-Ausgangsanschluss verfügbar sind: Standard Unicable II User Bänder pro Ausgangsport, dynamisch EN50607+EN50494 (dCSS+SatCR): EN50607 (dCSS): UB1=1210MHz UB5=985MHz UB9=1340MHz UB13=1745MHz UB2=1420MHz UB6=1050MHz UB10=1485MHz UB14=1810MHz...
- Seite 8 Ausgangsleistung: 19 VDC, 940 mA Item no.: 5639 Kurzschlussfest: Ja Power Inserter 5-2400 MHz, 1000mA max Modell: IDLU-PINS03-OOOOO-OBT Artikel: 5958 Unicable II 2-way splitter, 5-2400 MHz Modell: IDLU-USP1O5-OUO2O-OBT Artikel: 5660 Unicable II 4-way splitter, 5-2400 MHz Modell: IDLU-USP1O5-OUO4O-OBT Artikel: 5709...
- Seite 9 UK Radio Equipment Regulations 2017, Electrical Equipment (Safety) Regulations 2016 & Electromagnetic Compatibility Regulations 2016 übereinstimmt. Bezeichnete Normen: EN303372-2, EN55032, EN55035, EN 62368. Der vollständige Text der UKCA-Konformität- serklärung ist verfügbar unter: www.inverto.tv/support_dc *DiSEqC™ ist ein eingetragener Handelsname von Eutelsat...
