Vielen Dank für den Kauf eines Inverto Unicable II
wartungen in dieses Produkt erfüllt werden. Bevor Sie das Produkt installieren und einsetzen,
lesen Sie aufmerksam die Installationsanleitung durch. Wir empfehlen für spätere Änderun-
gen oder Anpassungen in Ihrer Anlage diese Anleitung aufzubewahren.
Gewährleistung
®
Dieser Unicable II Multischalter ist für die Verteilung von Satelliten- und terrestrischen Fern-
seh- und Rundfunksignalen in Hausinstallationen ausgelegt. Die Gewährleistung gilt nicht
für Produkte die für andere Zwecke als die hierin angegebenen eingesetzt werden. Der Be-
nutzer / Installateur haftet für alle Schäden die durch nicht sachgemässe Anwendung laut
Anweisungen in diesem Handbuch entstehen.
Installationsort
Das Produkt muss an einer Wand oder einer schwer entflammbaren Oberfläche angebracht
werden. Das Produkt darf in keinem Fall nur mit den angeschlossenen Kabeln gehalten wer-
den. Installieren Sie das Produkt in einer trockenen Umgebung, wo es weder Regen noch
fließendem Wasser ausgesetzt ist. Installieren Sie das Produkt nicht in der Nähe von Wärme-
quellen oder an Orten die direktem Sonnenlicht ausgesetzt sind.
Produktinstallation
Verwenden Sie nur hochwertige Koaxialkabel und F-Steckverbin
der zur Verbindung der Eingänge und Ausgänge desMultischal-
ter. Verwenden Sie ein Koaxialkabel mit einer Schirmdämpfung
von mindestens 90 dB. Wenn Sie Anschlussdosen einsetzen, um
®
das Unicable II Signal durchzuschleifen, stellen Sie sicher, dass die
Steckdosen für Empfangssignale konzipiert wurden die mit der
Unicable-Technologie kompatibel sind und bidirektionale Si gnal-
verteilung gewährleisten.
Die Satelliteneingänge können direkt an ein Quattro-Wideband-
LNB angeschlossen werden (achten Sie auf die Anschlussbe
zeichnungen und die korrekte Position des LNB-Typ-Schalters
SW1) oder kaskadiert an eine andere Multischaltereinheit.
Der Gleichstromeingang des Multischalters versorgt über die
Trunks die angeschlossenen LNBs. Er versorgt auch den eingebau-
ten terrestrischen Verstärker sowie den terrestrischen Verstärker
von kaskadierten Multischaltern.
Die Trunk Power-LED leuchtet grün, wenn die Trunk-Leitungen mit Strom versorgt werden.
Die Ausgangsports werden von den angeschlossenen STBs mit Strom versorgt, so dass der
Stromverbrauch des Geräts äußerst gering ist und eine maximale Anzahl von kaskadierten
Multischaltern über ein einziges Netzteil versorgt werden kann. Wenn ein angeschlossener
STB nicht in der Lage ist den Port mit Strom zu versorgen, kann ein Power-Inserter verwendet
werden*.
* Power Inserter und AC/DC-Netzadapter sind nicht im Lieferumfang enthalten und können
separat erworben werden.
Hinweis:
Um eine optimale Leistung zu erzielen, müssen die nicht genutzten Satelliten Durchschleif
ausgänge und der terrestrische Durchschleifausgang mit 75 Ohm gleichstromentkoppelten
Abschlusswiderständen abgeschlossen werden. Es wird auch empfohlen, nicht verwendete
STB-Ausgänge mit 75 Ohm gleichstromentkoppelten Abschlusswiderständen zu terminieren.
®
Multischalter. Wir sind sicher, dass Ihre Er-

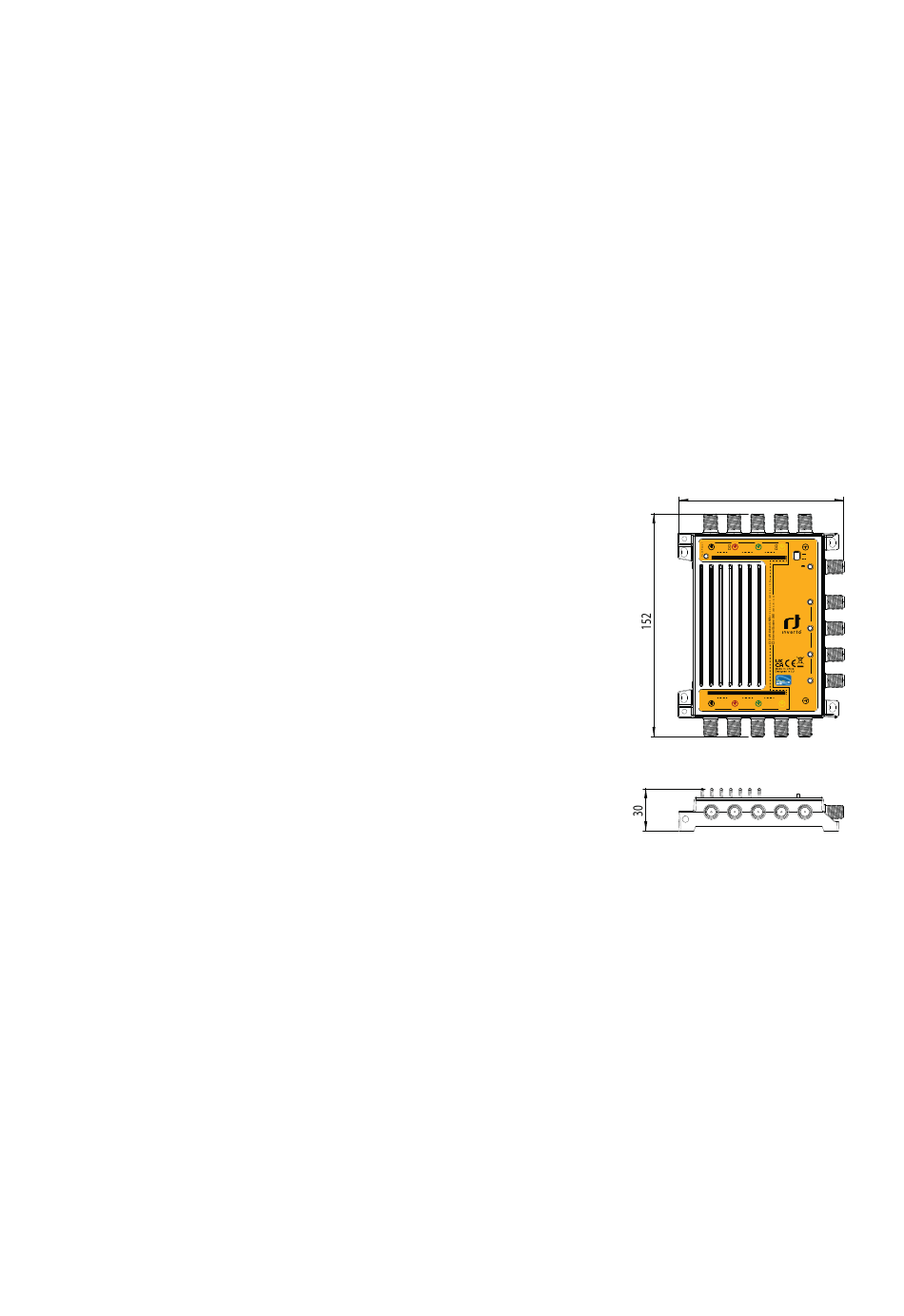

113
V/L V/H H/L H/H Terrestrial input
A B LNB
Satellite Satellite
C D type
WB WB WB WB
Quattro
Vertical Vertical Horizontal
Horizontal
Wideband
Satellite Inputs (LNB Trunk)
DC in
19V
3.0A max.
Unicable II ®
Cascadable switch with
Terrestrial input and 4
Unicable II/Legacy +
equalized Terrestrial outputs
IDLU-UST111-CUO4O-32P
Item: 6098
Out 1
FTA Communication Technologies S.à r.l.
17 Route de Luxembourg,
Gonderange L-6182, Luxembourg
Out 2
Out mode:
dCSS: Blinking green Out 3
Legacy: Steady green
Out 4
Satellite - Loop-through outputs
Vertical Horizontal Vertical Horizontal
Satellite A or C Satellite B or D Terrestrial loop
through output
V/L V/H H/L H/H
