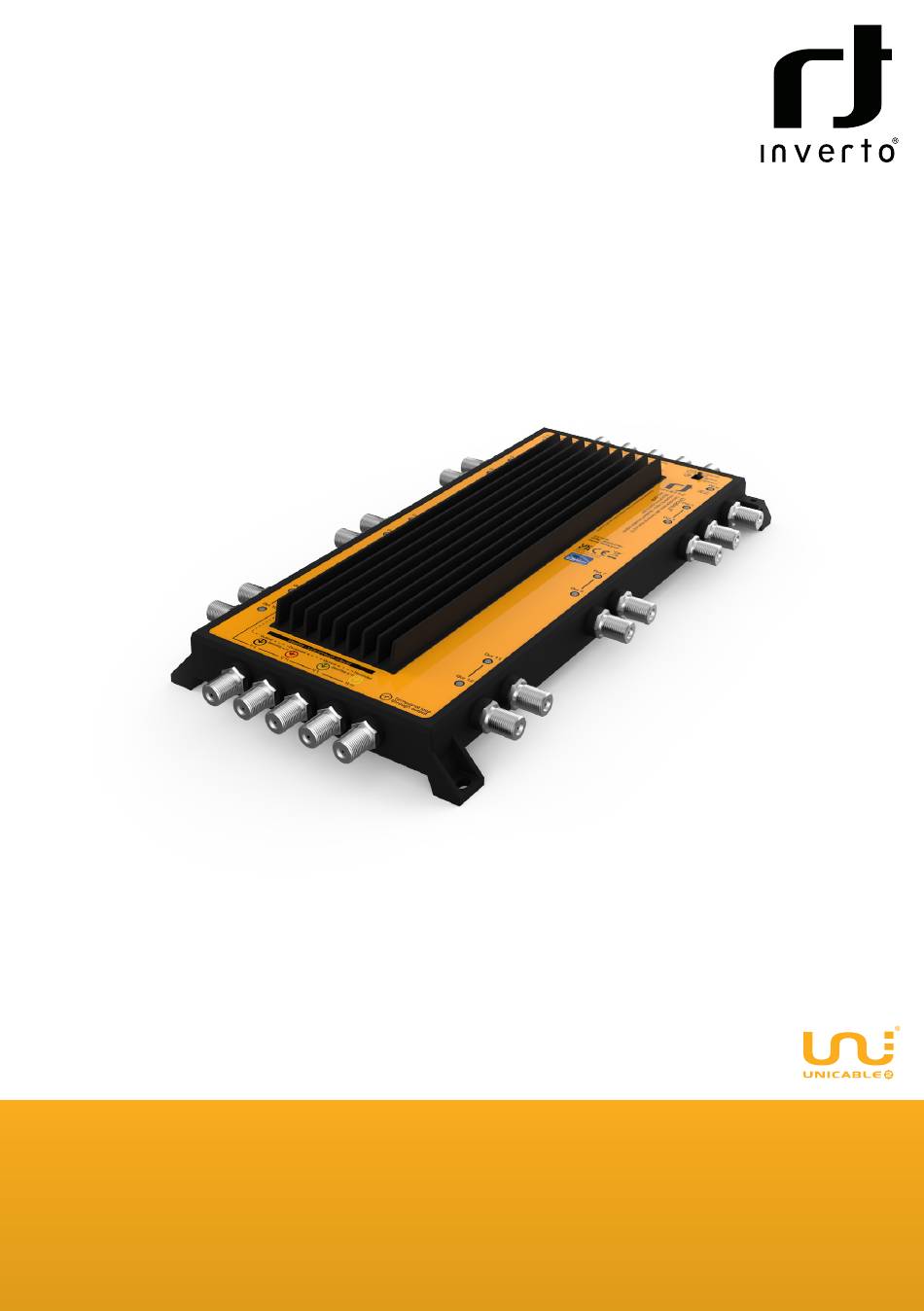

- Seite 1 Unicable II ® Mulitschalter Kaskadierbarer Multischalter mit terrestrischem Eingang & 12 Unicable II/ Legacy Ausgänge mit verlustkompensierten terrestrischen Ausgangspegeln IDLU-UST111-CUO12-32P Artikel: 6208 Installationshandbuch...
- Seite 2 Wir danken Ihnen für den Kauf des Unicable II Multischalters von Inverto der Ihre Erwartungen erfüllen wird. Bevor Sie den Multischalter installieren und in Betrieb nehmen, lesen Sie bitte die folgenden Anweisungen und Empfehlungen. Wir schlagen vor, daß Sie dieses Handbuch für den späteren Gebrauch aufbewahren.
- Seite 3 Die Status-LED zeigt den Modus des Ports an: - durchgehend grün = Legacy-Modus - grün blinkend = Unicable (SatCR, EN50494) oder Unicable II (dCSS, EN50607) - aus = keine Spannung am Anschluss (nur terrestrisches Signal am Anschluss verfügbar) Alle zwölf STB-Ausgangsports kombinieren das terrestrische Eingangssignal.
- Seite 4 -Software aktualisiert werden, die von www.inverto.tv heruntergeladen werden kann. Das folgende Diagramm beschreibt eine typische Hausinstallation des Produkts: DTT/DAB/FM Antenna Quattro Wideband AC/DC Terrestrial Trunk input Power Quattro type Wideband Vertical Horizontal Vertical Horizontal Satellite Inputs (LNB Trunk) Adapter Out 1...
- Seite 5 Horizontal Satellite Inputs (LNB Trunk) Zugewiesene Frequenzen der 16 Standard-Benutzerbänder, die über jeden STB-Ausgang- sanschluß verfügbar sind: Out 1 Out 3 Standard Unicable II-User-Bänder pro Ausgangsanschluss (dynamischer Modus) EN50607+EN50494 (dCSS+SatCR): EN50607 (dCSS): UB1=1210 MHz UB5=985 MHz UB9=1340 MHz UB13=1745 MHz...
- Seite 6 Eingangsspannung: 100 - 240 VAC, 50/60 Hz Model no.: IDLU-ADPT01-19WOO-EPM Ausgangsleistung: 19 VDC, 940 mA Item no.: 5639 Kurzschlussfest: Ja Power Inserter 5-2400 MHz, 1000mA max Modell: IDLU-PINS03-OOOOO-OBT Artikel: 5958 Unicable II 2-way splitter, 5-2400 MHz Modell: IDLU-USP1O5-OUO2O-OBT Artikel: 5660...
- Seite 7 Unicable II 4-way splitter, 5-2400 MHz Modell: IDLU-USP1O5-OUO4O-OBT / Artikel: 5709 Unicable II 8-way splitter, 5-2400 MHz Modell: IDLU-USP1O5-OUO8O-OBT / Artikel: 5710 SatPal controller Modell: IDLU-SPAL03-OOOBT-OPP / Artikel: 5415 Sicherheit ■ Öffnen Sie niemals ein eingeschaltetes Produkt. Dies kann zu einer elektrischen Gefähr- dung führen.
- Seite 8 For purpose of brevity, some product descriptions in this sheet remain at platform level and may not be referred to as de- tailed datasheets of the products. Inverto Digital Labs reserves the right to amend, omit or add products, product-lines, and / or features without notice.
