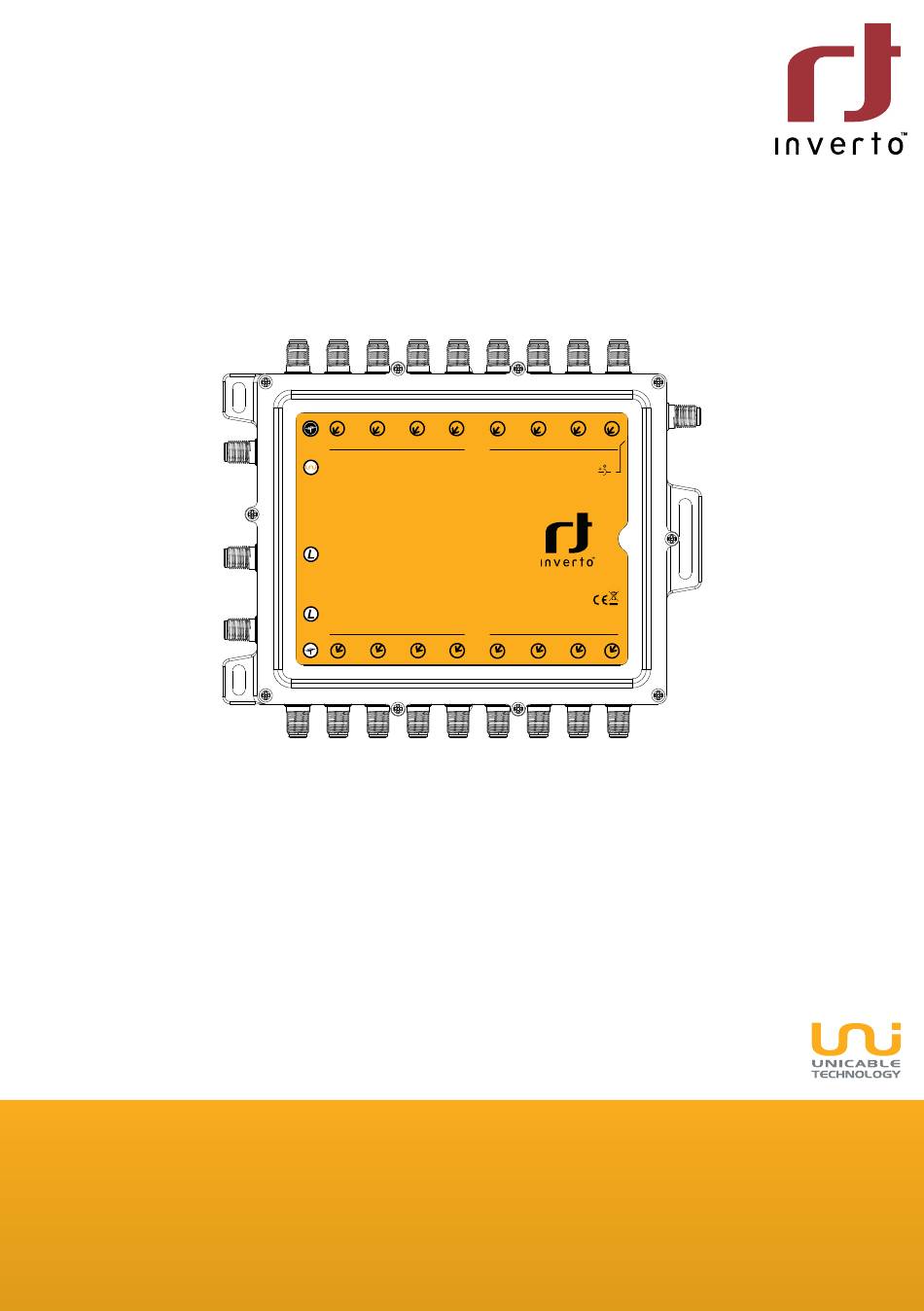

IDLP-USS2OO-CUO1O-8PP
Item: 3705
Installationsanleitung
Terrestrial
V/L
V/H
H/H
H/L
input
Satellite 2 - Input
Unicable
Out
[+ Terr]
Dual satellite cascadable Unicable switch with 8 User bands,
2 legacy ports and Terrestrial antenna input
IDLP-USS2OO-CUO1O-8PP
Item: 3705
User Bands:
0 : 1076.06MHz
4 : 1484.30MHz
1 : 1178.12MHz
5 : 1586.36MHz
Legacy
2 : 1280.18MHz
6 : 1688.42MHz
Out 1
3 : 1382.24MHz
7 : 1790.48MHz
[+ Terr]
Satellite inputs: IF 950-2150MHz
Terrestrial input: 47-862MHz
Satellite Loop-Through loss: 3dB
Terrestrial Loop-Through loss: 3dB
Legacy
Out 2
[+ Terr]
Terrestrial
Satellite 2 - loop through output
loop through
output
V/L
V/H
H/H
H/L
Multiswitch
™
V/L
V/H
H/H
H/L
Satellite 1 - Input
Power Input
+20V DC
M a d e i n C h i n a
D e s i g n e d i n L U
Satellite 1 - loop through output
V/L
V/H
H/H
H/L
1
