Produktkonfiguration Und Standardparameter - Inverto Unicable II Installationsanleitung

Satelliten Eingangsports:
1 Quattro LNB oder
2 Wideband LNBs
Trunk Versorgungs LED
Satelliten Durchschleifausgangsports

Produktkonfiguration und Standardparameter

Jeder der vier STB-Ausgangsanschlüsse ist kompatibel mit älteren bzw. legacy (13 V/18 VDC,
0 kHz/22 kHz), DiSEqc1.x/2.0, EN50494 oder EN50607 STB Modellen und kann automatisch
erkennen welche Art von STB mit dem jeweiligen Port verbunden ist. Standardmäßig unter-
stützt jeder Port 16 User Bänder. Die Liste der User Bänder mit den Standardparametern sind
auf Seite 6 dargestellt.
Der Multischalter verfügt über eine „Port-Status-LED" neben jedem der vier STB Ausgänge.
Die Status-LED zeigt den Modus des jeweiligen Ausgang an:
- grün leuchtend = Legacy-Modus
- grün blinkend = Unicable (SatCR, EN50494) oder Unicable II (dCSS, EN50607)
- aus = keine Spannung am Port erkannt (nur terrestrisches Signal am Port verfügbar)
Das terrestrische Eingangssignal wird zu allen STB-Ausgangssignalen kombiniert.
Hinweis:
Die Standardkonfiguration des Multischalters kann mit dem Programmer von Inverto (nicht
im Lieferumfang enthalten und als separates Zubehör erhältlich) und einer PC-Windows-
Software aktualisiert werden, die von www.inverto.tv heruntergeladen werden kann.
4

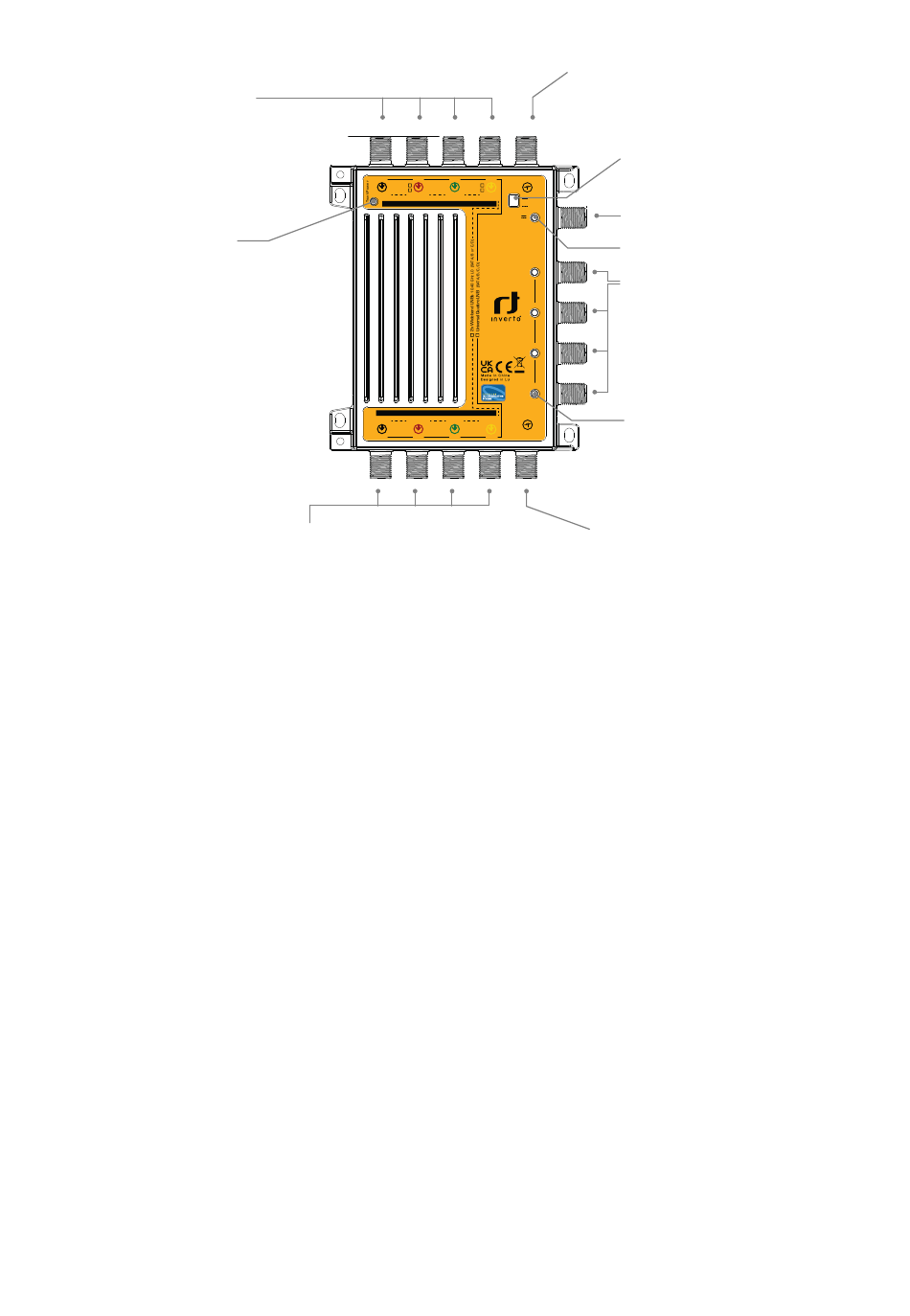

Terrestrischer Eingang
113
V/L V/H H/L H/H Terrestrial input
A B
LNB
Satellite Satellite
type
C D
WB WB WB
WB
Quattro
Vertical Horizontal Vertical Horizontal
Satellite Inputs (LNB Trunk) Wideband
DC in
19V
3.0A max.
®
Unicable II
Cascadable switch with
Terrestrial input and 4
Unicable II/Legacy +
equalized Terrestrial outputs
IDLU-UST111-CUO4O-32P
Item: 6098
Out 1
FTA Communication Technologies S.à r.l.
17 Route de Luxembourg,
Gonderange L-6182, Luxembourg
Out 2
Out mode:
Out 3
dCSS: Blinking green
Legacy: Steady green
Out 4
Satellite - Loop-through outputs
Vertical Horizontal Vertical Horizontal
Satellite A or C Satellite B or D Terrestrial loop
V/L V/H through output
H/L H/H
Terrestrischer Durchschleifausgangsport
SW1 Schalter:
Quattro / Wideband LNB Typ
DC Eingang
DC Eingangs LED
STB ports
Portstatus LEDs
