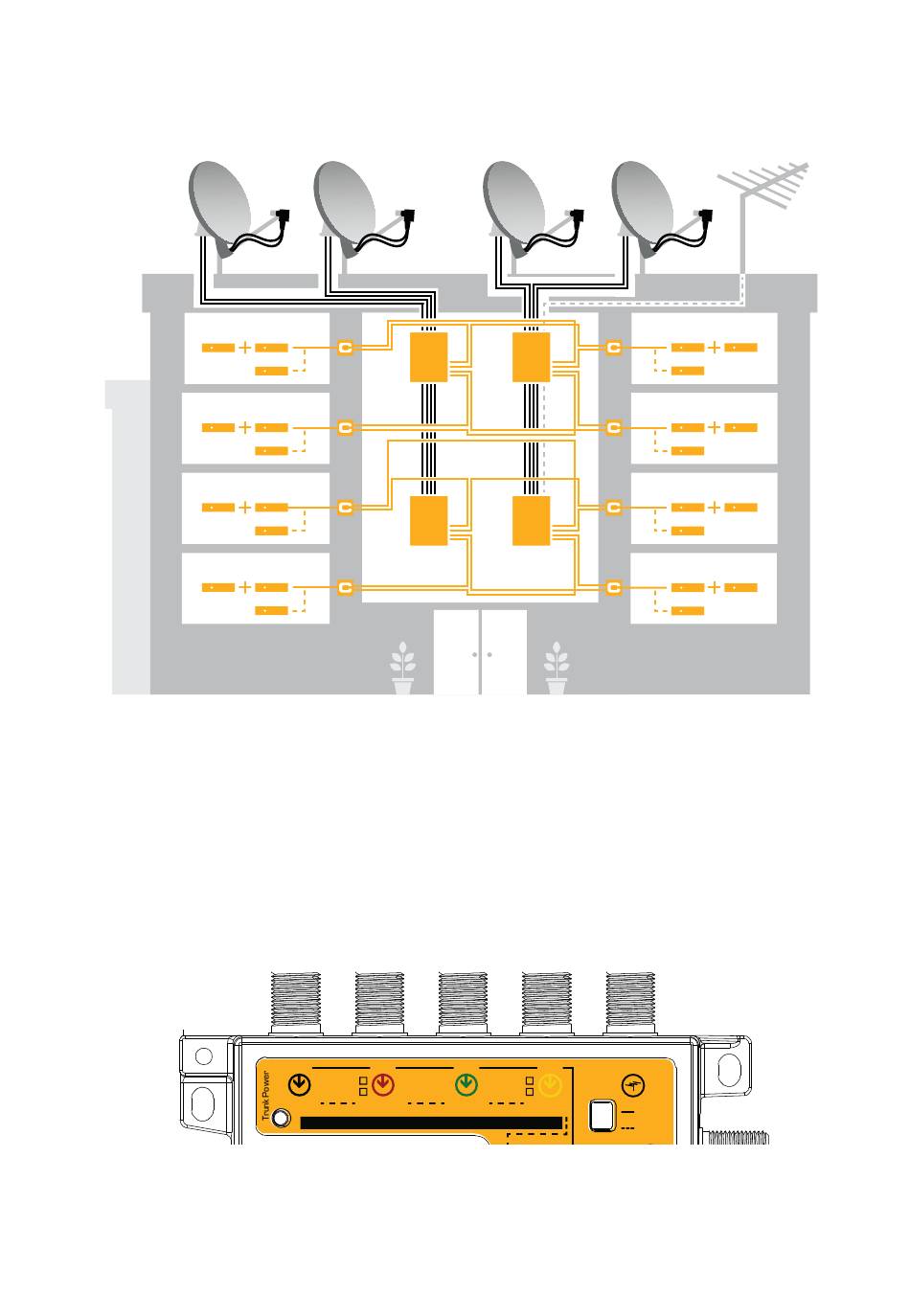

Das folgende Diagramm zeigt den Empfang von vier Satelliten mit Wideband-LNBs. Jeder
STB kann individuell auf jeden Transponder der vier Satelliten zugreifen:
Hinweis:
Bei einer Installation für vier Satellitenpositionen müssen jeweils die Ausgänge der beiden
Multischalter mit einem externen Combiner verbunden werden, wie im Diagramm dargestellt.
Um die DiSEqC 2.0-Kommunikation zu ermöglichen, sollte der Combiner einen bidirektionalen
Durchgang für DC- und 22 kHz-Signale gewährleisten.
Schließen Sie die Kabel des Quattro/Wideband-LNB an die Eingangsanschlüsse an (achten
Sie auf die Kennzeichnung der Anschlüsse und die richtige Position des LNB-Typ Schalter)
und schließen Sie die terrestrische Antenne an den terrestrischen Eingang an:
6
Wideband LNB
Wideband LNB
SAT A - Hor./ Ver.
SAT B - Hor./ Ver.
Twin Tuner
8-Tuners
PVR
Terrestrial STB
Twin Tuner
8-Tuners
PVR
Terrestrial STB
Twin Tuner
8-Tuners
PVR
Terrestrial STB
Twin Tuner
8-Tuners
PVR
Terrestrial STB
V/L
A
Satellite
C
WB
Vertical
Satellite Inputs (LNB Trunk)
Wideband LNB
SAT C - Hor./ Ver.
MSW
MSW
MSW
MSW
113
V/H
H/L
B
Satellite
D
WB
WB
Horizontal
Vertical
Horizontal
Unicable II
Cascadable switch with
Terrestrial input and 4
Unicable II/Legacy +
equalized Terrestrial outputs
IDLU-UST111-CUO4O-32P
Item: 6098
FTA Communication Technologies S.à r.l.
17 Route de Luxembourg,
Gonderange L-6182, Luxembourg
Wideband LNB
SAT D - Hor./ Ver.
8-Tuners
Terrestrial STB
8-Tuners
Terrestrial STB
8-Tuners
Terrestrial STB
8-Tuners
Terrestrial STB
Terrestrial input
H/H
LNB
type
WB
Quattro
Wideband
DC in
19V
3.0A max.
®
Out 1
Twin Tuner
PVR
Twin Tuner
PVR
Twin Tuner
PVR
Twin Tuner
PVR
