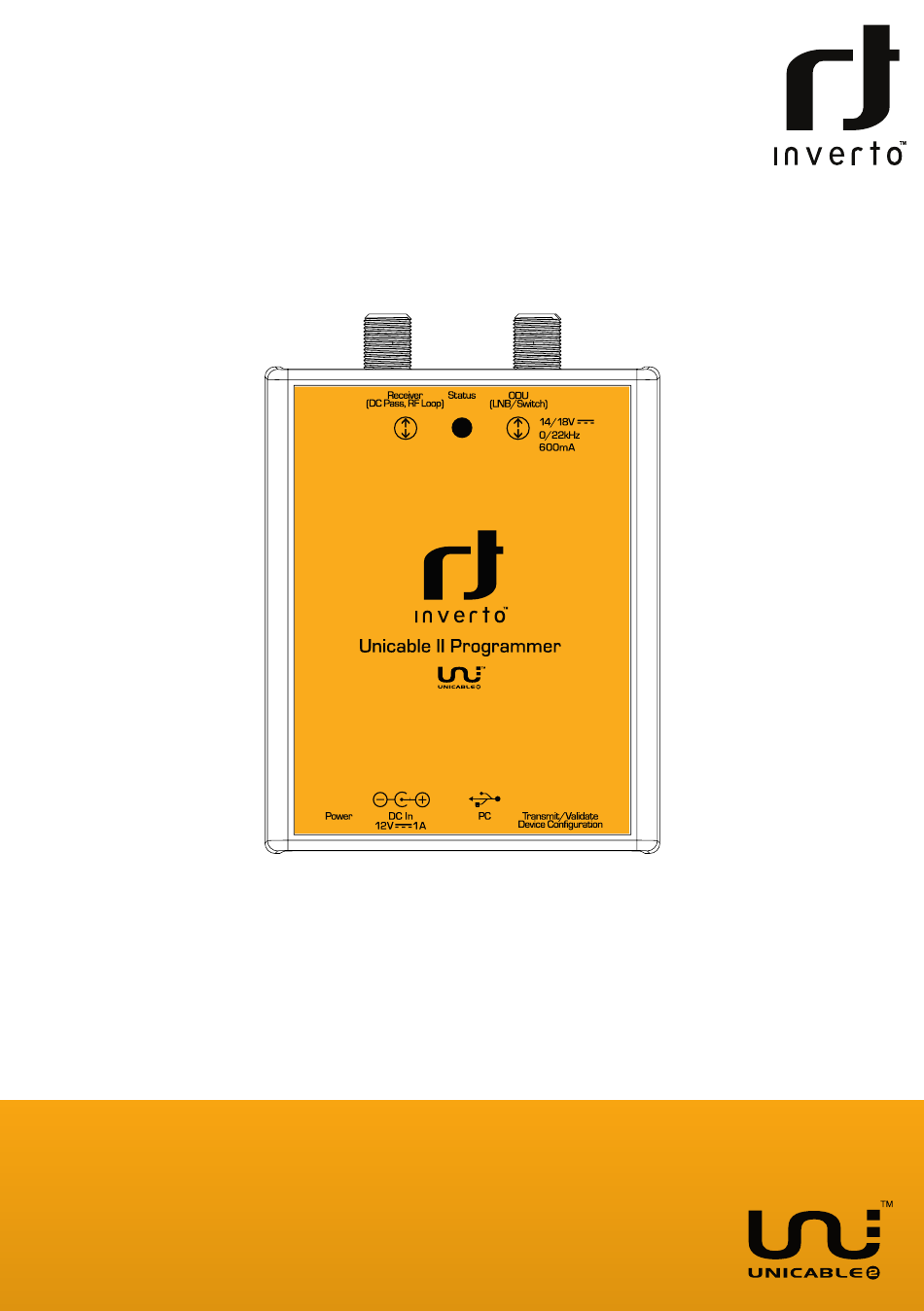

- Seite 1 Unicable ™ II Programmiergerät IDLU-PROG01-OOOOO-OPP Item: 5273 Inbetriebnahme & Benutzerhandbuch...
-
Seite 3: Garantie
Vielen Dank, dass Sie sich für das Inverto Unicable II Programmiergerät entschieden haben. Vor der Inbetriebnahme und Verwendung des Programmiergerätes, lesen Sie bitte die folgenden Anweisungen und Empfehlungen sorgfältig durch. Wir empfehlen Ihnen die Anleitung für die spätere Verwendung aufzubewahren. - Seite 4 Konfiguration der ODU identisch sind 3. Inbetriebnahme Vor dem Anschluss des Unicable II Programmiergerätes an Ihren PC, befolgen Sie bitte die unten aufgeführten Schritte zur Installation der PC-Software und der Treiber. ■ Laden Sie die aktuelle Unicable_II_Programmer.msi Software von: http://www.inverto.tv/sup port auf Ihren PC herunter ■...
-
Seite 5: Anschluss Des Programmiergerätes Und Start Der Software
■ Verbinden Sie das 12V Netzteil mit dem Stromanschluss des Programmiergerätes ■ Verbinden Sie das Programmiergerät mit Hilfe des USB Kabels mit Ihrem PC ■ Starten Sie die PC Software mit einem Doppelklick auf das Unicable II Programmer Icon auf dem Desktop Falls das Programmiergerät nicht erkannt wurde, wird eine Benachrichtigung während des Pro-... - Seite 6 Unicable Modus gewechselt. Diese Funktion ist besonders dann nützlich, wenn Sie die Satellitenantenne ausrichten wollen und das Messgerät den Unicable Modus nicht unterstützt. Unicable II UB numbering Mit dieser Option können Sie die Nummerierung der Unicable II User Bands (EN 50607) ändern, falls Sie keine fortlaufende Nummerierung wünschen.
- Seite 7 6. Unicable Abhängig vom verwendeten Unicable II Gerät ist es möglich bis zu 32 User Bands zu konfigurieren. ■ Wenn Sie die Pfeiltaste in der Nähe des Unicableausgangs anklicken, können Sie die Anzahl der aktiven User Bands für diesen Anschluss bestimmen.
-
Seite 8: Statischer Modus
7. Statischer Modus Abhängig vom verwendeten Unicable Gerät ist es möglich bis zu 32 User Bands im statischen Modus zu konfigurieren. ■ Wenn Sie die Pfeiltaste in der Nähe des Unicableausgangs anklicken, können Sie die Anzahl der aktiven User Bands bestimmen. ■... -
Seite 9: Konfiguration Im Unicable Ii Multischalter/Lnb Speichern
Sie den Button “Send to ODU” drücken. Sie können die Konfiguration auch direkt auf dem Programmiergerät speichern. Dies ermöglicht es Ihnen ein Unicable II Gerät durch einen einfachen Tastendruck auf dem Programmiergerät zu aktualisieren, ohne dabei einen PC zu benötigen. - Seite 10 Bevor sie fortfahren, prüfen Sie bitte: 1. Ist das USB Kabel mit PC und Programmiergerät verbunden 2. Ist die LED am Programmiergerät – in der Nähe des USB Anschlusses – an. 3. Öffnen Sie den Gerätemanager und prüfen Sie ob das Programmiergerät dort als “Microchip Custom USB device”...
- Seite 11 Treiber wurden nicht installiert (Win8.1 64bit oder höher) Die Treiber sind derzeit nicht für Windows 8.1 oder neuer signiert. Während der Installation erh- alten Sie folgende Benachrichtigung: “Es wurde Treibersoftware für das Gerät gefunden, aber bei der Installation ist ein Fehler aufgetreten.
-
Seite 12: Technische Daten
10. Technische Daten Anschlüsse: 1x Satelliten ZF, F-Anschluss 1x Satelliten ZF Durchschleifausgang, F-Anschluss 1x USB (Type-B) Durchschleifdämpfung: 1dB max. Steuerungsprotokoll: Erweiterte DiSEqC™ Befehle nach CENELEC EN50494 und/oder EN50607, DiSEqC2.0. Tasten und LEDs - Status LED Gelb (blinkend): Datenübertragung zur ODU Grün: Konfiguration im Programmiergerät und der ODU identisch - Power LED Rot: Stromversorgung über USB... - Seite 13 *Um die Anleitung kurz zu halten sind einige Produktbeschreibungen in diesem Dokument sehr allgemein gehalten und daher nicht als detailliertes Produkt-Datenblatt anzusehen. Inverto Digital Labs behält sich das Recht vor Produkte, Pro duktlinien und/oder Produktmerkmale ohne vorherige Ankündigung zu ändern, wegzulassen oder hinzuzufügen.
- Seite 14 Notizen ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 16 FTA Communication Technologies S.á r.l. 18 Duchscherstrooss, L-6868 Wecker, Luxembourg Tel: +352 264 367 1, Fax: +352 264 313 68 info@inverto.tv www.inverto.tv...
