» Product information for this CPU cooler
» Produktinformationen zu diesem CPU-Kühler
» Informations produit pour ce système de refroidissement
» Información del producto para este refrigerador de CPU
» Informacje produktowe dla tego coolera CPU
» Engelstalige productinformatie voor deze processorkoeler
NL
» Produktinformation för den här processorkylaren, på engelska
SE
» П одробнаяинформацияоданномкулередляпроцессора
» 此CPU散熱器的產品資訊
» 此CPU散热器的产品信息
» 製品情報 （クーラー）

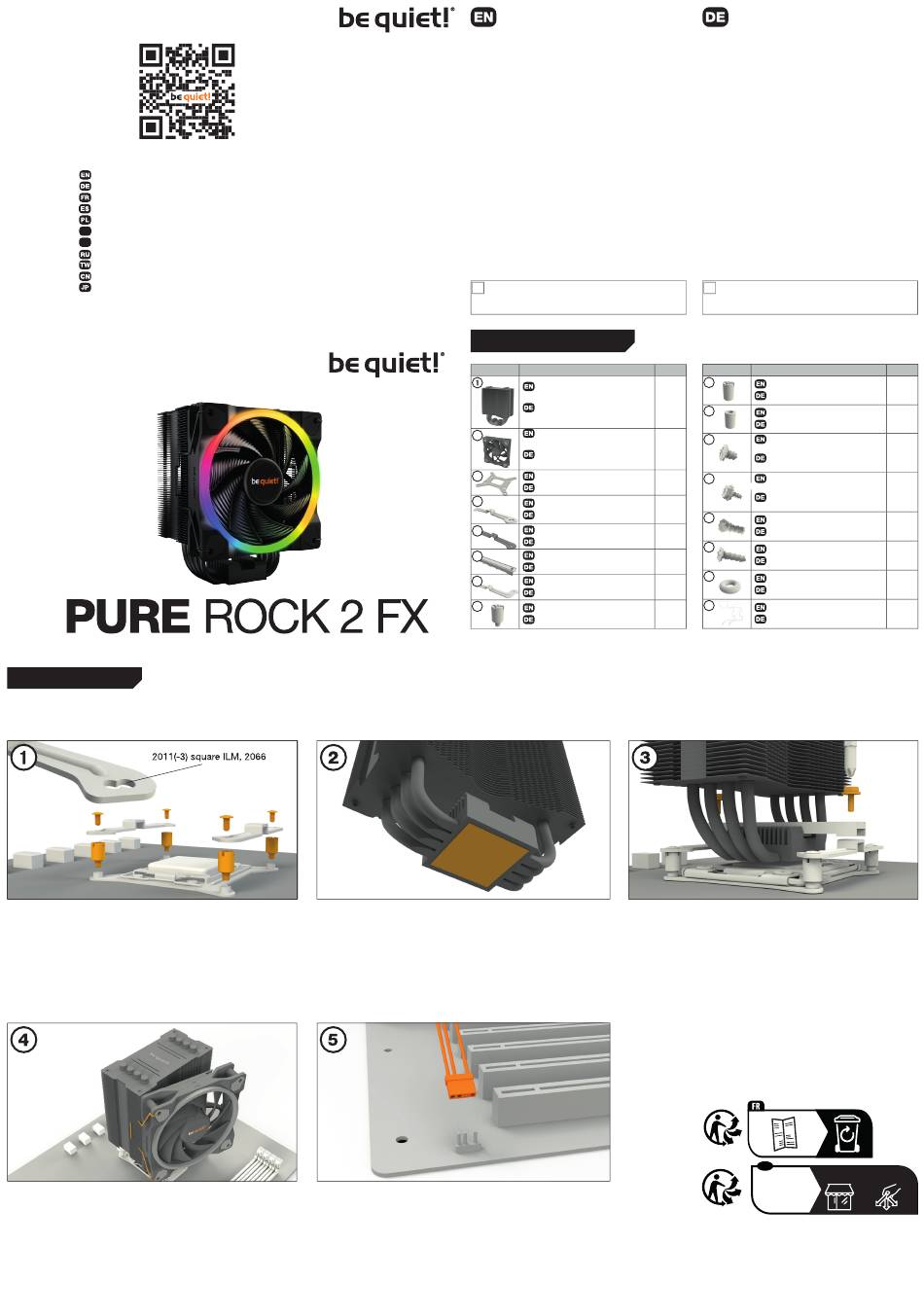

Intel: LGA 2011(-3) square ILM / LGA 2066
The following parts are needed for this:
1x Pure Rock 2 FX CPU cooler (1), 1x Light Wings fan (2), 2x Intel mounting brackets (4), 1x cooler mounting bridge (6), 4x Intel
spacer nut A (8), 4x mounting bracket fastening screws (11), 2x mounting bridge fastening screws (12), 2x fan clips (16)
Assembly of the cooler mounting
Aufbau des
frame
Kühlerbefestigungsrahmens
First screw the Intel spacer nut A onto
Schrauben Sie zuerst die Intel Gewinde-
the threads of the socket frame. Place
bolzen A in die Gewinde des Sockel-
the Intel mounting brackets over the
rahmens. Platzieren Sie die beiden
Intel spacer nuts and screw these tight
Intel Montagebrücken auf die Intel
with the mounting bracket fastening
Gewindebolzen und schrauben Sie diese
screws. You can use any cross-tip
mit den Befestigungsschrauben für
screwdriver for this.
die Intel Montagebrücken fest. Hierfür
können Sie einen Kreuzschraubendreher
verwenden.
Mounting the fan
Montage des Lüfters
Fasten the Light Wings fan onto the
Befestigen Sie den Light Wings Lüfter mit
cooler unit using fan clips. Connect the
Hilfe der Lüfterklammern am Kühler.
fan to the motherboard's PWM signal.
Anschließend verbinden Sie den Lüfter
mit
dem
Mainboards.
When dismantling the fan, push the
notches of the fan clips away from the fan.
Zur Demontage des Lüfters drücken Sie
die Kerben der Lüfterklammern vom
Lüfter weg.
Removal of protective covering
The protective covering on the under-
neath of the cooler must be removed prior
to installation against the CPU.
Caution: The preapplied thermal paste
is not suitable for human consumption.
If swallowed, drink lots of water and
urgently seek medical attention. Keep
it out of the reach of children. Avoid
contact with skin and eyes.
Synchronization of ARGB
illumination with the motherboard
Pure Rock 2 FX enables you to
synchronize
the
CPU-Lüfteranschluss
des
directly via your motherboard. To do
that switch off your system prior to
installation. Next connect the ARGB
connector with your motherboard. Now
the ARGB illumination is being controlled
by the software of the motherboard.
Warning: The ARGB connector may
only be connected to a 5V ARGB header.
Introduction: Thank you for deciding to purchase a be quiet!
product. The following instructions will guide you through the
installation process. If you do encounter installation problems,
please don't hesitate to contact our customer services by
mailing service@bequiet.com. Please note that be quiet! cannot
accept liability for damage caused by compatibility problems.
Warranty:
• 3-year manufacturer guarantee for consumers (original
purchase from authorized be quiet! dealers only)
• Guarantee work can only be processed with a copy
included of the purchase receipt from an authorized be
quiet! dealer
• Manipulation and structural changes of any kind, including
any damage caused by external mechanical force, will lead
to a complete voiding of the guarantee
• Our General Warranty Conditions apply, which can be
viewed on bequiet.com
Listan GmbH
Wilhelm-Bergner-Straße 11c . 21509 Glinde . Germany
For further information contact us via e-mail:
service@bequiet.com
!
We recommend preparatory mounting of the cooler outside
the PC case for subsequent installation. The cooler should be
removed prior to transportation as well.
SCOPE OF DELIVERY / LIEFERUMFANG
Part name
be quiet! Pure Rock 2 FX
CPU cooler
be quiet! Pure Rock 2 FX
CPU-Kühler
Light Wings 120mm PWM high-
2
speed fan
Light Wings 120mm PWM high-
speed Lüfter
3
Intel backplate
Intel Backplate
4
Intel mounting brackets
Intel Montagebrücken
Intel mounting brackets LGA 1700
5
Intel Montagebrücken LGA 1700
Cooler mounting bridge
6
Kühler-Montagebrücke
Long AMD mounting brackets
7
Lange AMD Montagebrücken
8
Intel spacer nut A
Intel Gewindebolzen A
Es werden folgende Bauteile benötigt:
1x Pure Rock 2 FX CPU-Kühler (1), 1x Light Wings Lüfter (2), 2x Intel Montagebrücken (4),1x Kühler-Montagebrücke (6), 4x Intel
Gewindebolzen A (8), 4x Befestigungsschrauben für die Montagebrücke (11), 2x Schrauben für die Kühler-Montagebrücke (12),
2x Lüfterklammern (16)
Entfernen der Schutzkappe
Vor der Montage muss zunächst die
Schutzkappe von der Unterseite des
CPU-Kühlers entfernt werden.
Vorsicht: Die bereits aufgetragene Wärme-
leitpaste ist nicht zum Verzehr geeignet. Bei
Verzehr ausreichend Wasser trinken und
umgehend einen Arzt aufsuchen. Außerhalb
der Reichweite von Kindern aufbewahren.
Vermeiden Sie Haut- und Augenkontakt.
Synchronisation der ARGB
Beleuchtung mit dem Mainboard
Pure Rock 2 FX bietet Ihnen die
ARGB
illumination
Möglichkeit, die ARGB-Beleuchtung über
Ihr Mainboard zu synchronisieren. Schalten
Sie hierzu vor der Installation Ihr System
aus. Verbinden Sie anschließend den ARGB-
Stecker mit dem Mainboard. Nun ist die
Steuerung der ARGB-Beleuchtung über die
Bediensoftware des Mainboards geregelt.
Achtung: Der ARGB-Anschluss darf nur an
einem 5V ARGB-Anschluss angeschlossen
werden.
Einleitung: Vielen Dank, dass Sie sich für ein be quiet!
Produkt entschieden haben. Diese Anleitung wird Ihnen beim
Installationsprozess behilflich sein. Sollten bei der Installation
Schwierigkeiten auftreten, kontaktieren Sie bitte unseren
Kundenservice unter service@bequiet.com. be quiet! kann
keinerlei Haftung für durch Kompatibilitätsprobleme bedingte
Schäden übernehmen.
Garantie:
• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-
erwerb vom autorisierten be quiet! Händler), ab Datum des
Kaufbelegs
• Eine Garantieabwicklung ist nur in Verbindung mit einer
beigefügten Kopie des Kaufbeleges eines autorisierten
be quiet! Händlers möglich
• Manipulationen und bauliche Veränderungen jeglicher
Art, sowie Beschädigungen durch äußere mechanische
Einwirkungen führen zum totalen Garantieverlust
• Es gelten unsere allgemeinen Garantiebestimmungen, die
Sie unter www.bequiet.com im Internet abrufen können
Listan GmbH
Wilhelm-Bergner-Straße 11c . 21509 Glinde . Germany
Für weitere Unterstützung erreichen Sie uns via E-Mail:
service@bequiet.com
!
Für die Montage des Kühlers empfehlen wir die Installation
außerhalb des Gehäuses. Für einen Transport sollte der Kühler
ausgebaut werden.
V1/23
Quantity
Part name
9
Intel spacer nut B
Intel Gewindebolzen B
1
10
AMD spacer nuts
AMD Abstandsbolzen
11
Mounting bracket fastening
1
screws
Befestigungsschrauben für
die Montagebrücke
12
Mounting bridge fastening
1
screws
Schrauben für die Kühler-
Montagebrücke
2
13
Intel backplate screws
Intel Backplate-Schrauben
2
14
AMD backplate screws
1
AMD Backplate-Schrauben
15
O-rings
2
O-Ringe
16
Fan clips
4
Lüfterklammern
Mounting the CPU cooler
Montage des CPU-Kühlers
Position the cooler mounting bridge
Legen Sie die Kühler-Montagebrücke
centrally on the cooler. Next place the
mittig auf den Kühler. Anschließend
cooler unit onto the CPU. Insert the
platzieren Sie den Kühler auf der
mounting bridge fastening screws from
CPU. Stecken Sie die Schrauben
above into the cooler mounting bridge
der Kühler-Montagebrücke von oben
and then screw these alternately tight.
auf die Kühler-Montagebrücke und
You can use any cross-tip screwdriver
schrauben Sie diese abwechselnd fest.
for this.
Dazu können Sie einen handelsüblichen
Kreuzschraubendreher verwenden.
FR
Cet appareil
se recycle
Points de collecte sur www.quefairedemesdechets.fr
V1/23
Quantity
4
4
4
2
4
4
4
4
À DÉPOSER
À DÉPOSER
EN MAGASIN
EN DÉCHÈTERIE
OU
