Vorsicht!
Maximale Eingangsspannung
Die Eingangsspannung am Spannungseingang darf 50 V nicht überschreiten.
7.2 Verzögerungszeiten
Das Analogeingangsmodul benötigt eine gewisse Zeit für die Wandlung und Übertragung der
analogen Messsignale an den AS-Interface Master. Diese Zeitspanne setzt sich hauptsächlich
zusammen aus der Wandlungszeit und der Übertragungszeit. Die Wandlungszeit und die
Übertragungszeit hängen von verschiedenen Faktoren ab.
Latenz
Latenz = Laufzeit des Signals unter ungünstigsten Randbedingungen.
Die Analog-Digital-Wandlung im Analogmodul und die Übertragung über AS-Interface erfolgt
nicht synchron. Im ungünstigsten Fall startet die Übertragung eines Kanals über das AS-
Interface-Netzwerk kurz bevor die Wandlung dieses Kanals innerhalb des Moduls
abgeschlossen ist. Hierbei ergeben sich 2 Szenarien:
1. die Wandlungszeit ist länger als die Übertragungszeit
Latenz = Wandlungszeit + Übertragungszeit * (Anzahl der Kanäle +1)
2. die Wandlungszeit ist kürzer als die Übertragungszeit
Latenz = Wandlungszeit * (Anzahl der Kanäle +1) + Übertragungszeit

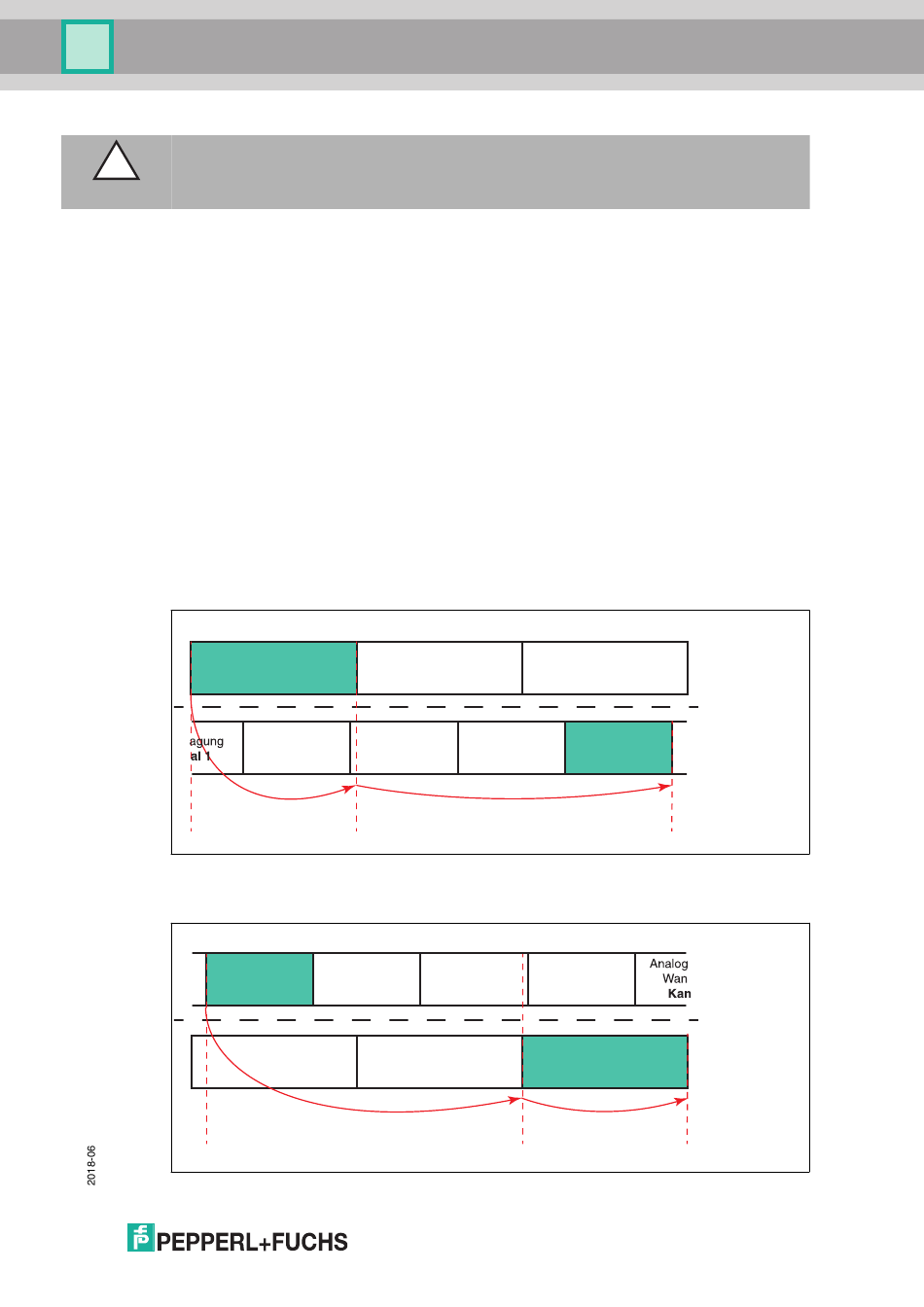

1.
Modul
Analog-Digital-Wandlung
Wandlungszeit
Netzwerk
Abbildung 7.1
2.
Modul
Analog-Digital-
Wandlung
Netzwerk
Abbildung 7.2
Analog-Digital-Wandlung
Kanal 1
Übertragung Übertragung
Kanal 2 Kanal 1
Wandlungszeit > Übertragungszeit
Analog-Digital-
Wandlung
Kanal 1 Kanal 2
Übertragung Übertragung
Kanal 1
~ Wandlungszeit x 3
Wandlungszeit < Übertragungszeit
Analog-Digital-Wandlung
Kanal 2 Kanal 1
Übertragung Übertragung
Kanal 2
~ Übertragungszeit x 3
Analog-Digital- Analog-Digital-
Wandlung Wandlung
Kanal 1 Kanal 2
Übertragung
Kanal 2
Kanal 1
Übertragungszeit
Kanal 1
