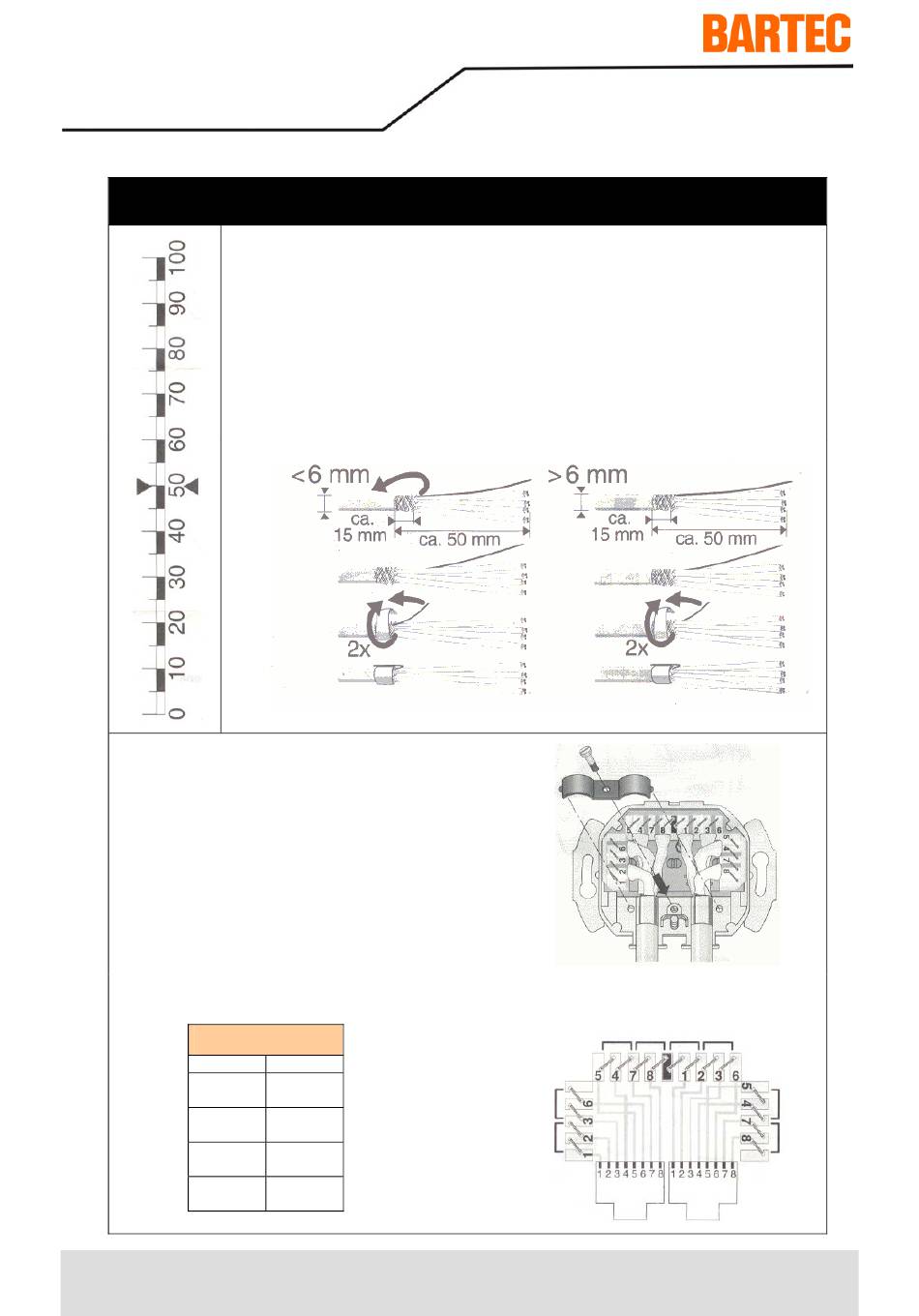

Montageanleitung Class D/E, CAT 6 Anschlussdose
1.
2.
Kabelmontage mit Kontaktierungsschelle
Beide Kabel werden mit einer Kontaktierungs-
schelle am Gehäuseoberteil verschraubt.
Damit wird die Schirmkontaktierung hergestellt.
Zugentlastung mit Kabelbindern (nicht im Liefer-
umfang enthalten) am Gehäuseoberteil möglich.
3.
Anschluss-Empfehlung - Farbcode
TIA/EIA-568-B
Farbe
WH-OG
OG
WH-GN
GN
WH-BU
BU
WH-BN
BN
46
Seite 46
Vorbereitung der Kabelenden
Kabel auf ca. 50 mm abmanteln, Gesamtschirmung auf ca. 15 mm kürzen, Adern-
schirmung soweit kürzen, wie zum Anschluss erforderlich. Für eine sichere
Schirmkontaktierung muss der Durchmesser des konfektionierten Kabels 6 bis 10
mm betragen. Dafür muss bei dünnem Kabel das Schirmgeflecht auf den Mantel
umgeschlagen werden. Zur Verbesserung des Kontakts kann auf die Gesamt-
schirmung selbstklebende Schirmfolie gewickelt werden. (ca. 2x, optional), darauf
den Beilaufdraht umlegen.
Kontakt
1
2
3
6
5
4
7
8
