Benutzerhandbuch
3.
Klemmenbelegung
3.1

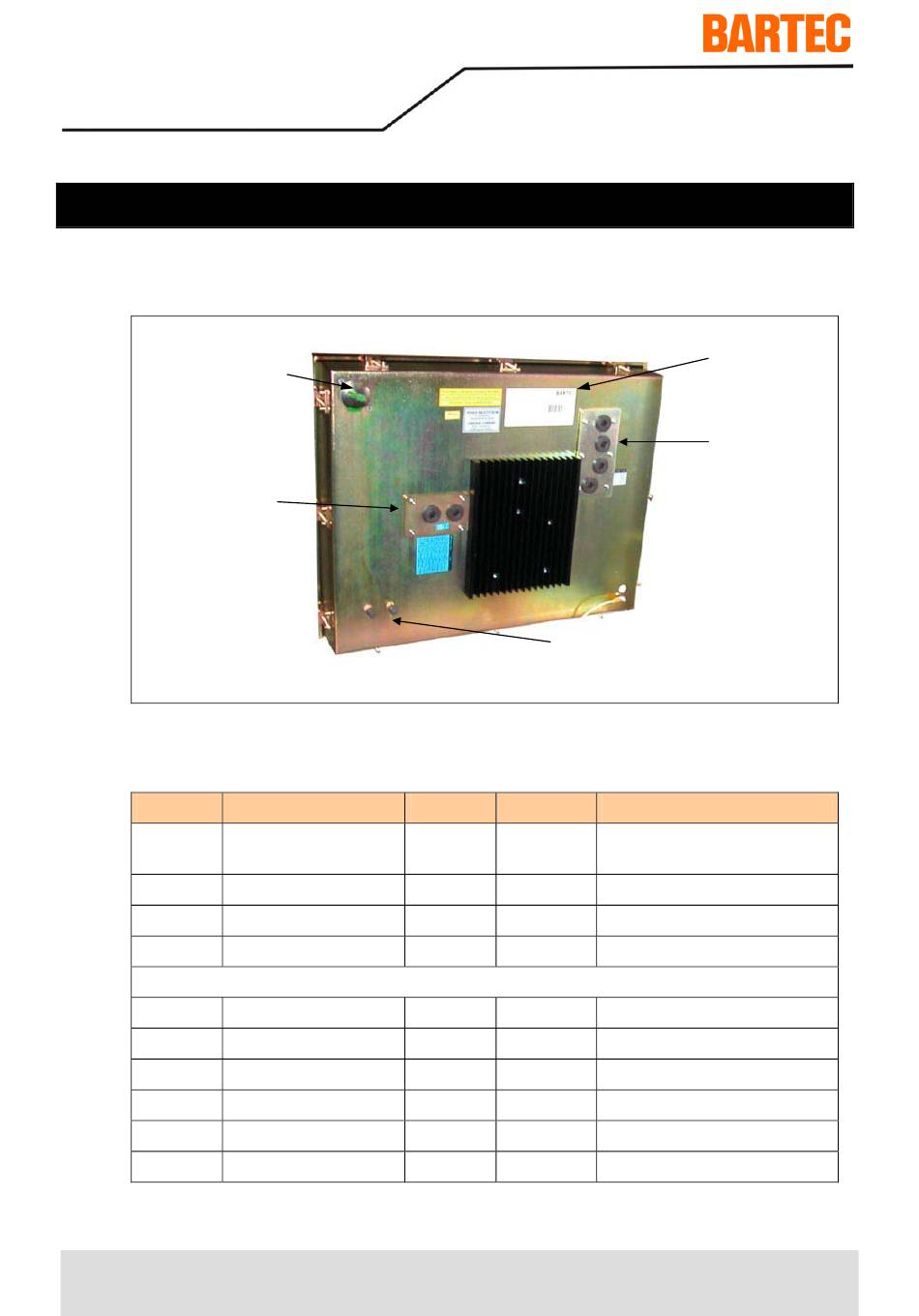

Übersicht Anschlüsse
Versiegelte Verschluss-
schraube.
Nicht öffnen!
Ex i Klemmenraum
Klemme X1-X9
USB-Buchse für USB-Stick
3.2
Klemmenbelegung EEx i
Klemme
Schnittstelle
Scanneranschluss
(optional)
X1
Handscanner
X2
Handscanner
X3
Handscanner
PS/2-Schnittstellen für Eingabegeräte
X4
PS2
X5
PS2
X6
PS2
X7
PS2
X8
PS2
X9
PS2
16
Seite 16
POLARIS
ST Stecker zum Anschluss an Local unit
(nur bei POLARIS Remote mit LWL-Anschluss)
Farbe
Signal
+UB
RxD-I
GND
WH/BR
VCC
GN/YE
GND
PK
KB_CLK
GR
KB_DATA
BL
MS_CLK
RD
MS_DATA
Remote 19,1" / Remote 15"
Typenschild
Ex e Klemmraum
Klemme X10-X20
Signal
Versorgungsspannung +5 V
Dateneingang RS232-Signal
Masse mit Schutzerde verbunden
Versorgungsspannung
Masse mit Schutzerde verbunden
Tastatur Clocksignal
Tastatur Datensignal
Maus Clocksignal
Maus Datensignal
