Klemmenbelegung EEx e

Klemme Schnittstelle
X10 Versorgung
X11 Versorgung
X12 Versorgung
Bei KVM-Signal
X13 KVM
X14 KVM
X15 KVM
X16 KVM
X17 KVM
X18 KVM
X19 KVM
X20 KVM
* ab Quartal 01/2007 lieferbar.

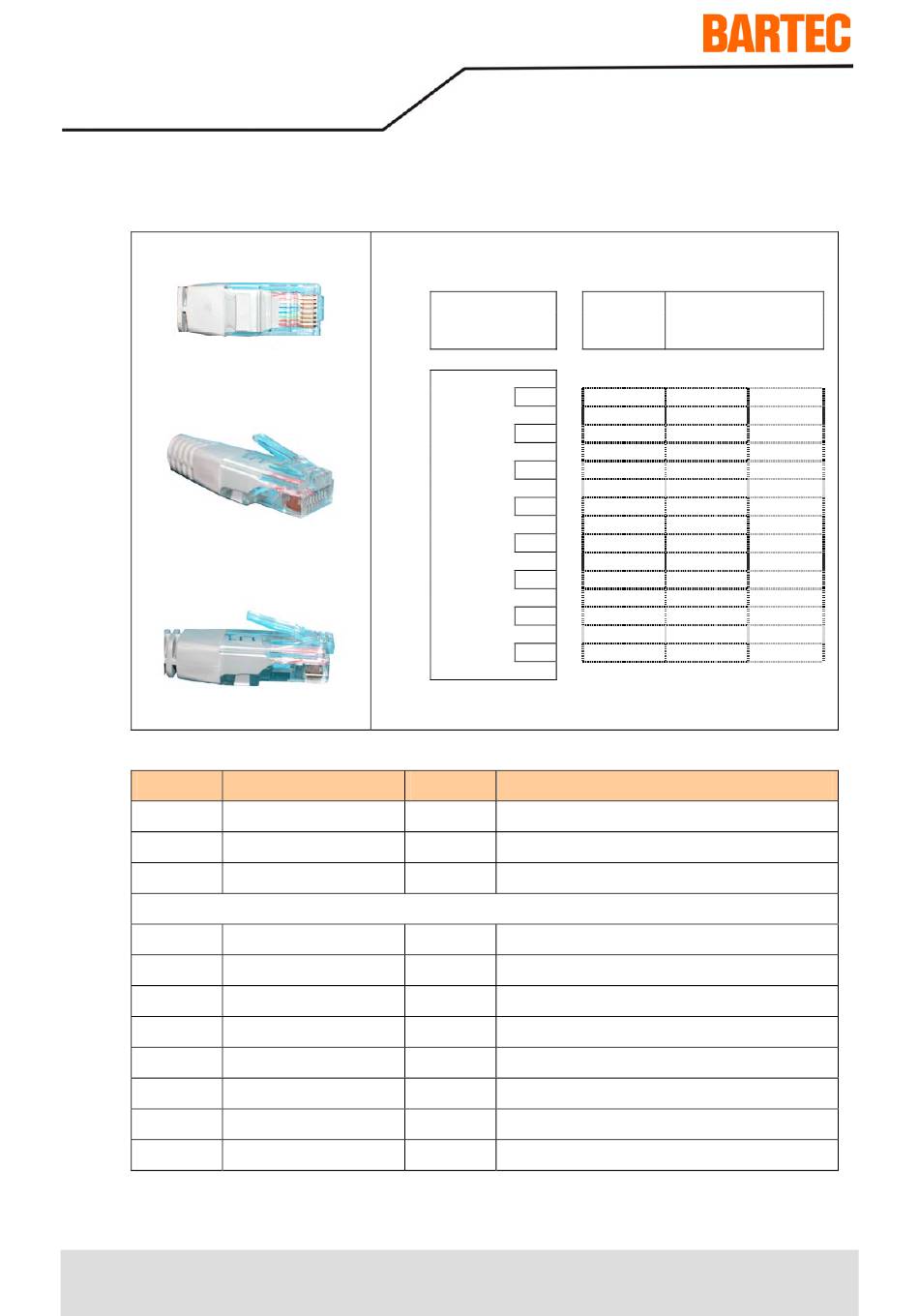

Klemmleiste X13-X20 (STP-Kabel von Local unit)
PIN 1
PIN 8
X13
X14
X15
PIN 8
X16
PIN 1
X17
X18
X19
X20
PIN 1
Signal
L
N
PE
T1
R1
T2
R2
T3
R3
T4
R4
POLARIS
Remote 19,1" / Remote 15"
Remote STP-Kabel
Klemme Farbe Paar
OG/WH
OG
GN/WH
GN
BU/WH
BU
BN/WH
BN
Bemerkung
AC 230 V ± 10 % /
Null-Leiter
Schutzerde
KVM STP Paar 1
KVM STP Paar 1
KVM STP Paar 2
KVM STP Paar 2
KVM STP Paar 3
KVM STP Paar 3
KVM STP Paar 4
KVM STP Paar 4
Netzwerkdose
Funktion RJ45-
Stecker
T1 1
R1 2
T2 3
R2 6
T3 5
R3 4
T4 7
R4 8
Farbfolge nach T568B
AC 90 – 253 V *
