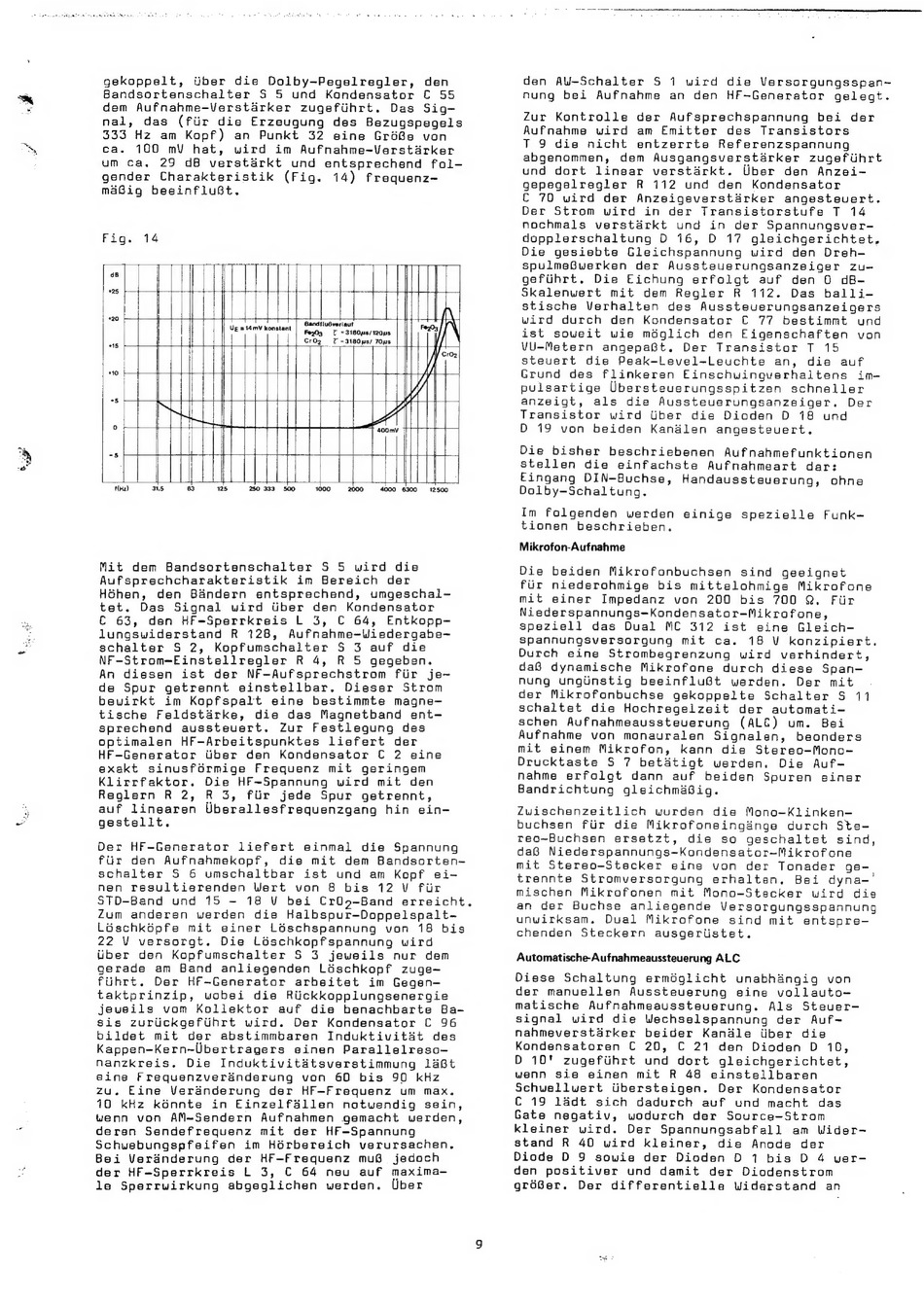

Dual C 901 Serviceanleitung Seite 9

gekoppelt, tber die Dolby-Pegelregler, den
Bandsortenschalter S 5 und Kondensator C 55
dem Aufnahme-Verstdrker zugefiihrt. Das Sig-
nal, das (fiir die Erzeugung des Bezugspegels
333 Hz am Kopf) an Punkt 32 eine GréBe von
ca. 100 mV hat, wird im Aufnahme-Verstdrker
um ca. 29 dB verstarkt und entsprechend fol-
gender Charakteristik (Fig. 14) frequenz—
maGBig beeinfluBbt.
Fig. 14
=
dB
+25
|r ra
y Bandflubveriaut '
I z jandfluBveriau
Ug =14mV konstant | T =3180u8/120u8
P
'
Cr0g
7 ~3180ps/ 70us a
+~+ —
_ —T Me
125 280 333 «500 1000 2000 4000 6300 12500
Bt
t(Hz) 315
Mit dem Bandsortenschalter S 5 wird die
Aufsprechcharakteristik im Bereich der
HGhen, den Bandern entsprechend, umgeschal-
tet. Das Signal wird tiber den Kondensator
C 63, den HF-Sperrkreis L 3, C 64, Entkopp-
lungswiderstand R 128, Aufnahme-Wiedergabe—
schalter S 2, Kopfumschalter S 3 auf die
NF-Strom—Einstellregler R 4, R 5 gegeben.
An diesen ist der NF-Aufsprechstrom fiir je-
de Spur getrennt einstellbar. Dieser Strom
bewirkt im Kopfspalt eine bestimmte magne-
tische Feldstarke, die das Magnetband ent—
sprechend aussteuert. Zur Festlegung des
optimalen HF—Arbeitspunktes liefert der
HF-Generator tiber den Kondensator C 2 eine
exakt sinusfiérmige Frequenz mit geringem
Klirrfaktor. Die HF-Spannung wird mit den
Reglern R 2, R 3, fiir jede Spur getrennt,
auf linearen Uberallesfrequenzgang hin ein-
gestellt.
Der HF-Generator liefert einmal die Spannung
fiir den Aufnahmekopf, die mit dem Bandsorten-
schalter S 6 umschaltbar ist und am Kopf ei-
nen resultierenden Wert von 8 bis 12 V fir
STD-Band und 15 - 18 V bei CrO9-Band erreicht.
Zum anderen werden die Halbspur—Doppelspalt-
Léschkipfe mit einer Léschspannung von 18 bis
22 V versorgt. Die Léschkopfspannung wird
iiber den Kopfumschalter S 3 jeweils nur dem
gerade am Band anliegenden Lischkopf zuge~
Fihrt. Der Hf-Generator arbeitet im Gegen-
taktprinzip, wobei die Riickkopplungsenergie
jeueils vom Kollektor auf die benachbarte Ba-
sis zurtickgefiihrt wird. Der Kondensator C 96
bildet mit der abstimmbaren Induktivitdt des
Kappen-Kern—Ubertragers seinen Parallelreso-
nanzkreis. Die Induktivitatsverstimmung 14Bt
eine Frequenzverdnderung von 60 bis 90 kHz
zu. Eine Veradnderung der HF-Frequenz um max.
10 kHz kGnnte in Einzelfdllen notwendig sein,
wenn von AM-Sendern Aufnahmen gemacht werden,
deren Sendefrequenz mit der HF-Spannung
Schwebungspfeifen im Hérbereich verursachen,
Bei Verdnderung der HF-Frequenz muG@ jedoch
der HF-Sperrkreis L 3, C 64 neu auf maxima—
le Sperrwirkung abgeglichen werden. Uber
den AW-Schalter S 1 wird die Versorgungsspan—
nung bei Aufnahme an den HF-Generator gelegt.
Zur Kontrolle der Aufsprechspannung bei der
Aufnahme wird am Emitter des Transistors
T 9 die nicht entzerrte Referenzspannung
abgenommen, dem Ausgangsverstdrker zugefiihrt
und dort linear verstadrkt. Uber dean Anzei-~
gepegelregler R 112 und den Kondensator
C 70 wird der Anzeigeverstdrker angesteuert.
Der Strom wird in der Transistorstufe T 14
nochmals verstarkt und in der Spannungsver-
dopplerschaltung D 16, D 17 gleichgerichtet,
Die gesiebte Gleichspannung wird den Dreh-—
spulmeBwerken der Aussteuerungsanzeiger zu-
gefihrt. Die Eichung erfolgt auf den O dB-
Skalenwert mit dem Regler R 112. Das balli-
stische Verhalten des Aussteuerungsanzeigers
wird durch den Kondensator C 77 bestimmt und
ist soweit wie mdglich den Eigenschaften von
VU-Metern angepa@t. Der Transistor T 15
steuert die Peak-Level~Leuchte an, die auf
Grund des flinkeren Einschwingverhaltens im-
pulsartige Ubersteuerungsspitzen schneller
anzeigt, als die Aussteuerungsanzeiger. Der
Transistor wird Uber die Dioden D 18 und
D 19 von beiden Kandlen angesteuert.
Im folgenden werden einige spezielle Funk-=
tionen beschrieben.
Mikrofon-Aufnahme
Die beiden Mikrofonbuchsen sind geeignet
fiir niederohmige bis mittelohmige Mikrofone
mit einer Impedanz von 200 bis 700 Q. Fiir
Niederspannungs—Kondensator-Mikrofone,
speziell das Dual MC 312 ist eine Gleich-
spannungsversorgung mit ca. 18 V konzipiert.
Durch eine Strombegrenzung wird verhindert,
daB dynamische Mikrofone durch diese Span-
nung ungtinstig beeinfluBt werden. Der mit
der Mikrofonbuchse gekoppelte Schalter S$ 11
schaltet die Hochregelzeit der automati-
schen Aufnahmeaussteuerung (ALG) um. Bei
Aufnahme von monauralen Signalen, beonders
mit einem Mikrofon, kann die Stereo—Mono-
Drucktaste S 7 betd&tigt werden. Die Auf-
nahme erfolgt dann auf beiden Spuren einer
Bandrichtung gleichmaGig.
Zwischenzeitlich wurden die Mono—Klinken-
buchsen fiir die Mikrofoneingdnge durch Ste-
reo—Buchsen ersetzt, die so geschaltet sind,
daB Niederspannungs~Kondensator-—Mikrofone
mit Stereo-Stecker eine von der Tonader ge-
trennte Stromversorgung erhalten. Bei dyna-'
mischen Mikrofonen mit Mono-Stecker wird die
an der Buchse anliegende Versorgungsspannung
unwirksam, Dual Mikrofone sind mit entspre-
chenden Steckern ausgeriistet.
Automatische-Aufnahmeaussteuerung ALC
Diese Schaltung erméglicht unabhdngig von
der manuellen Aussteuerung eine vollauto—
matische Aufnahmeaussteuerung. Als Steuer-
signal wird die Wechselspannung der Auf~
nahmeverstadrker beider Kandle Uber die
Kondensatoren C 20, C 21 den Dioden D 10,
D 10' zugefiihrt und dort gleichgerichtet,
wenn sie einen mit R 48 einstellbaren
Schuellwert Ubersteigen. Der Kondensator
C 19 ladt sich dadurch auf und macht das
Gate negativ, wodurch der Source-Strom
kleiner wird. Der Spannungsabfall am Wider-
stand R 40 wird kleiner, die Anode der
Diode D 9 sowie der Dioden D 1 bis D 4 wer-
den positiver und damit der Diodenstrom
gréGer. Der differentielle Widerstand an
