Fig.
1

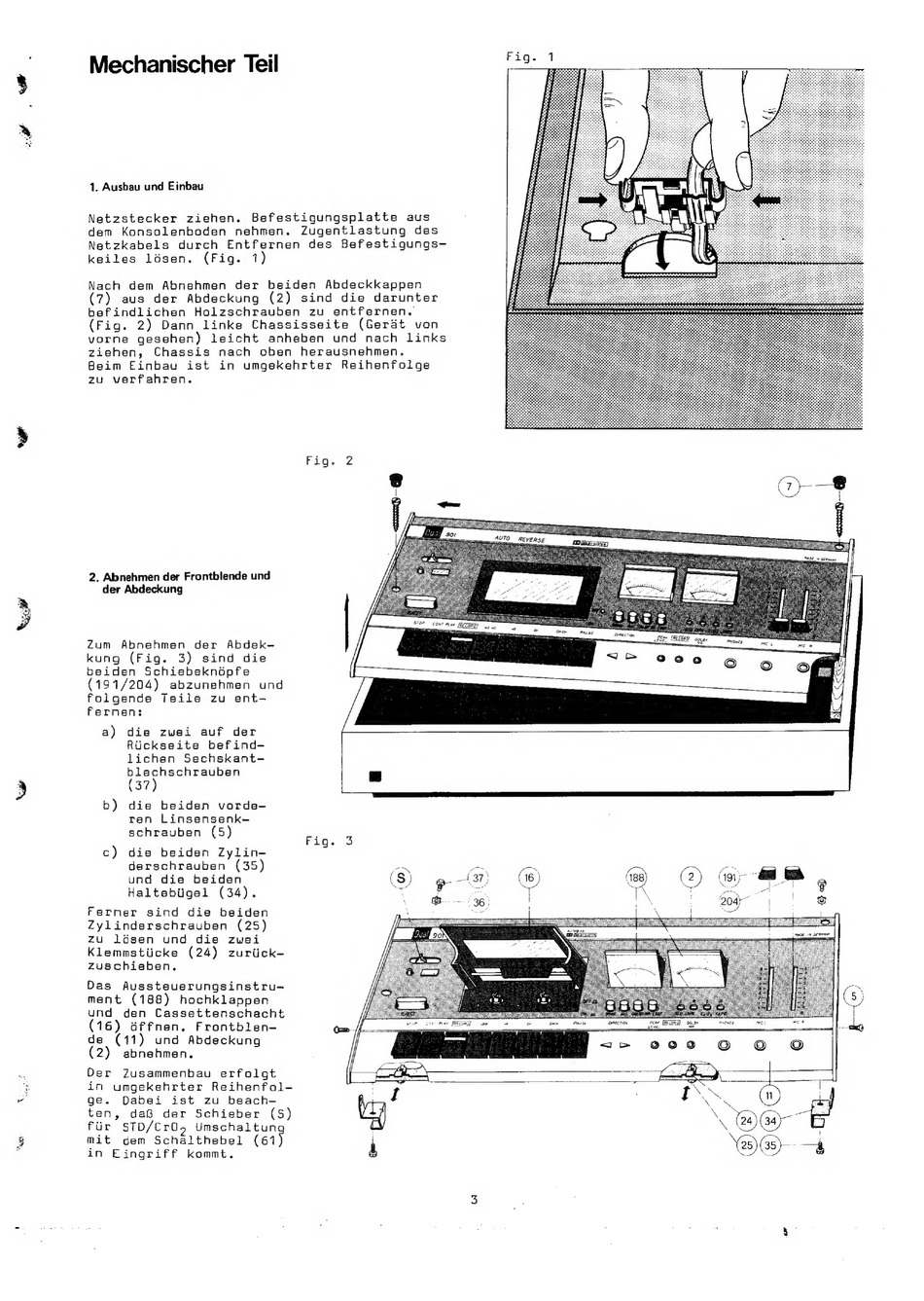

Mechanischer Teil
1. Ausbau und Einbau
Netzstecker
ziehen.
Befestigungsplatte
aus
dem
Konsolenboden
nehmen.
Zugentlastung
des
Netzkabels
durch
Entfernen
des
Befestigungs-
keiles
lisen.
(Fig.
1)
Nach
dem
Abnehmen
der
beiden
Abdeckkappen
(7)
aus
der
Abdeckung
(2) sind
die
darunter
befindlichen
Holzschrauben
zu
entfernen.
(Fig.
2) Dann
linke
Chassisseite
(Gerdt
von
vorne
gesehen)
leicht
anheben
und
nach
links
ziehen,
Chassis
nach
oben
herausnehmen.
Beim
Einbau
ist
in
umgekehrter
Reihenfolge
zu
verfahren.
Fig.
2
2. Abnehmen der Frontblende und
der Abdeckung
Zum
Abnehmen
der
Abdek-
kung
(Fig.
3) sind
die
beiden
Schiebeknépfe
(191/204)
abzunehmen
und
Folgende
Teile
zu
ent-
Fernen:
a) die
zwei
auf
der
Riickseite
befind-
lichen
Sechskant-—
blechschrauben
(37)
b)
die
beiden
vorde-
Ten
Linsensenk—
schrauben
(5)
Fig.
3
c) die
beiden
Zylin-
derschrauben
(35)
und
die
beiden
Haltebiigel
(34).
Ferner
sind
die
beiden
Zylinderschrauben
(25)
zu
lésen
und
die
zwei
Klemmstiicke
(24)
zuriick-
Zuschieben.
Das
Aussteuerungsinstru-
ment
(188)
hochklappen
und
den
Cassettenschacht
(16)
dffnen.
Frontblen-
de
(11)
und
Abdeckung
(2)
abnehmen.
Der
Zusammenbau
erfolgt
in
umgekehrter
Reihenfol-
ge.
Dabei
ist
zu
beach-
ten,
daG@
der
Schieber
(S)
fiir
STD/CrO»
Umschaltun
mit
dem
Schalthebel
(61)
in
Ejingriff
kommt.
