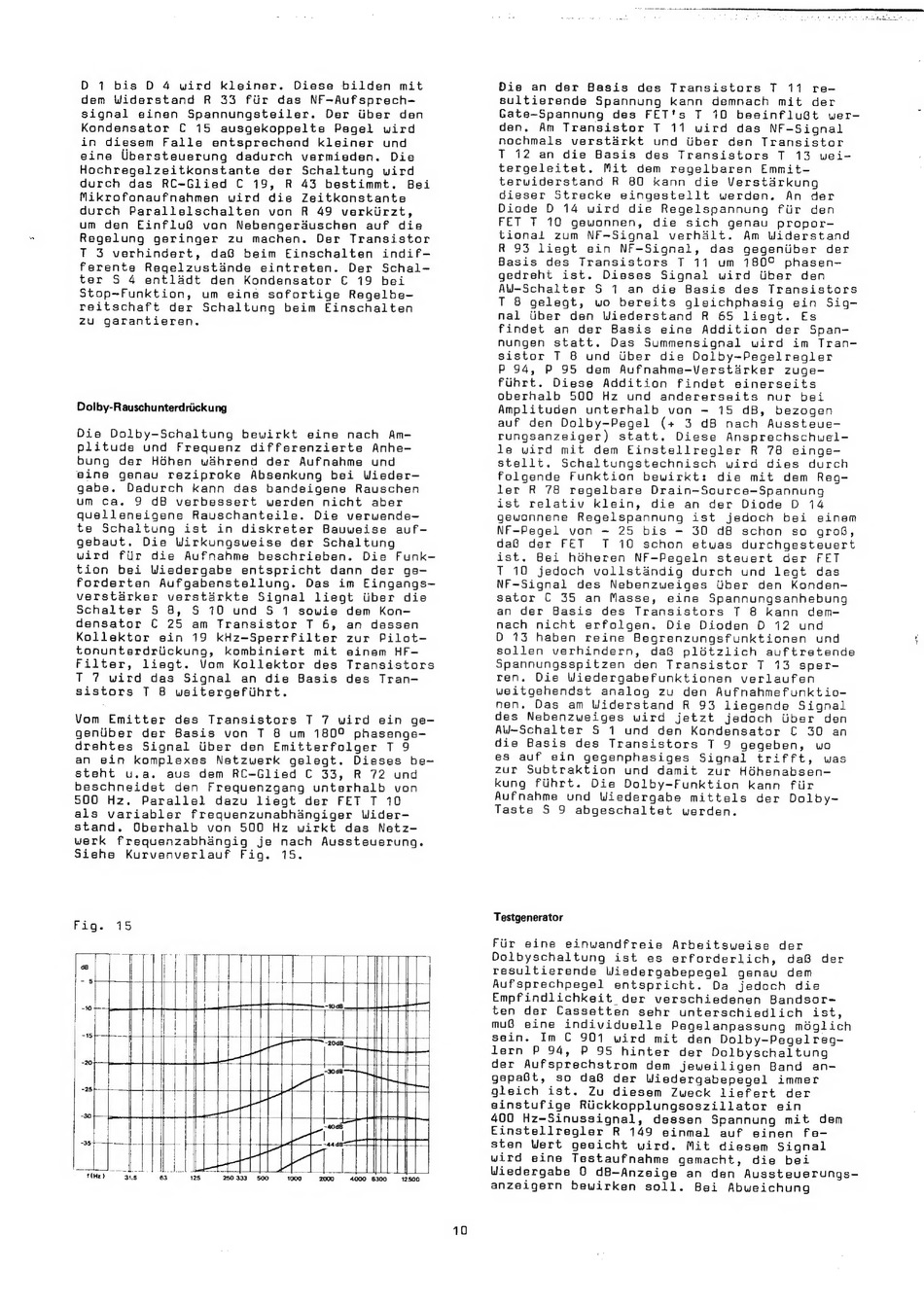

Dual C 901 Serviceanleitung Seite 10

D 1 bis D 4 wird kleiner. Diese bilden mit
dem Widerstand R 33 fiir das NF-Aufsprech-
signal einen Spannungsteiler. Der tiber den
Kondensator C 15 ausgekoppelte Pegel wird
in diesem Falle entsprechend kleiner und
eine Ubersteuerung dadurch varmieden. Die
Hochregelzeitkonstante der Schaltung wird
durch das RC=Glied C 19, R 43 bestimmt. Bei
Mikrofonaufnahmen wird die Zeitkonstante
durch Parallelschalten von R 49 verkiirzt,
um den Einflu® von Nebengerduschen auf die
Regelung geringer zu machen. Der Transistor
T 3 verhindert, daS8 beim Einschalten indif-
ferente Regqelzustdnde eintreten. Der Schal-—-
ter S 4 entladt den Kondensator C 19 bei
Stop-Funktion, um eine sofortige Regelbe-
reitschaft der Schaltung beim Einschalten
zu garantieren.
Dolby-Rauschunterdriickung
Die Dolby-Schaltung bewirkt eine nach Am-
plitude und Frequenz differenzierte Anhe-
bung der Héhen wahrend der Aufnahme und
eine genau reziproke Absenkung bei Wieder-
gabe. Dadurch kann das bandeigene Rauschen
um ca. 9 dB verbessert werden nicht aber
quelleneigene Rauschanteile. Die verwende-
te Schaltung ist in diskreter Bauweise auf-
gebaut. Die Wirkungsueise der Schaltung
wird fiir die Aufnahme beschrieben. Die Funk-
tion bei Wiedergabe entspricht dann der ge-
forderten Aufgabenstellung. Das im Eingangs-
verstarker verstdrkte Signal liegt tber die
Schalter S 8, S$ 10 und S 1 sowie dem Kon-
densator C 25 am Transistor T 6, an dessen
Kollektor ein 19 kHz-Sperrfilter zur Pilot-—
tonunterdriickung, kombiniert mit einem HF-
Filter, liegt. Vom Kollektor des Transistors
T 7 wird das Signal an die Basis des Tran-
sistors T 8 weitergefiihrt.
Vom Emitter des Transistors T 7 wird ein ge-
geniiber der Basis von T 8 um 180° phasenge-
drehtes Signal iiber den Emitterfolger T 9
an ein komplexes Netzwerk gelegt. Dieses be-
steht u.a. aus dem RC-Glied C 33, R 72 und
beschneidet den Frequenzgang unterhalb von
500 Hz. Parallel dazu liegt der FET T 10
als variabler frequenzunabh&ngiger Wider-
stand. Oberhalb von 500 Hz wirkt das Netz-
werk frequenzabhdngig je nach Aussteuerung.
Siehe Kurvenverlauf Fig. 15.
4
sof
" tit
-10 po a et
10
Die an der Basis des Transistors T 11 re-
sultierende Spannung kann demnach mit der
Gate-Spannung des FET's T 10 beeinfluBt wer-
den. Am Transistor T 11 wird das NF-Signal
nochmals verstarkt und uber den Transistor
T 12 an die Basis des Transistors T 13 wei-
tergeleitet. Mit dem regelbaren Emmit—
terwiderstand R 80 kann die Verstdrkung
dieser Strecke eingestellt werden. An der
Diode D 14 wird die Regelspannung fiir den
FET T 10 gewonnen, die sich genau propor-
tional zum NF-Signal verhdlt. Am Widerstand
R 93 liegt ein NF-Signal, das gegeniiber der
Basis des Transistors T 11 um 180° phasen-
gedreht ist. Dieses Signal wird tiber den
AW-Schalter S 1 an die Basis des Transistors
T 8 gelegt, wo bereits gleichphasig ein Sig-
nal Uber den Wiederstand R 65 liegt. Es
findet an der Basis eine Addition der Span-
nungen statt. Das Summensignal wird im Tran-
sistor T 8 und Uber die Dolby-Pegelregler
P 94, P 95 dem Aufnahme-Verstdrker zuge-
fiihrt. Diese Addition findet sinerseits
oberhalb 500 Hz und andererseits nur bei
Amplituden unterhalb von — 15 dB, bezogen
auf den Dolby—Pegel (+ 3 dB nach Aussteue-
rungsanzeiger) statt. Diese Ansprechschuwel-
le wird mit dem Einstellregler R 78 einge-
stellt. Schaltungstechnisch wird dies durch
Folgende Funktion bewirkt: die mit dem Reg-
ler R 78 regelbare Drain-—Source-Spannung
ist relativ klein, die an der Diode D 14
gewonnene Regelspannung ist jedoch bei einem
NF-Pegel von — 25 bis - 30 dB schon so gro6,
da@ der FET T 10 schon etwas durchgesteuert
ist. Bei hdheren NF-Pegeln steuert der FET
T 10 jedoch vollst&ndig durch und legt das
NF~Signal des Nebenzweiges Uber den Konden-
sator C 35 an Masse, eine Spannungsanhebung
an der Basis des Transistors T 8 kann dem-
nach nicht erfolgen. Die Dioden D 12 und
D 13 haben reine Begrenzungsfunktionen und ,
sollen verhindern, da®@ plétzlich auftretende
Spannungsspitzen den Transistor T 13 sper-
ten. Die Wiedergabefunktionen verlaufen
weitgehendst analog zu den Aufnahmefunktio-
nen. Das am Widerstand R 93 liegende Signal
des Nebenzweiges wird jetzt jedoch Uber den
AW-Schalter S 1 und den Kondensator C 30 an
die Basis des Transistors T 9 gegeben, wo
zur Subtraktion und damit zur HGhenabsen—
kung fiihrt. Die Dolby-Funktion kann fir
Taste S 9 abgeschaltet werden.
Testgenerator
Fir eine einwandfreie Arbeitsweise der
Dolbyschaltung ist es erforderlich, daG@ der
resultierende Wiedergabepegel genau dem
Aufsprechpegel entspricht. Da jedoch die
Empfindlichkeit der verschiedenen Bandsor-
ten der Cassetten sehr unterschiedlich ist,
mu8 eine individuelle Pegelanpassung méglich
sein.
Im C 901 wird
mit den Dolby-Pegelreg-
lern P 94, P 95 hinter der Dolbyschaltung
der Aufsprechstrom dem jeweiligen Band an-
gepaBt, so da®B der Wiedergabepegel immer
gleich ist.
Zu diesem
Zweck liefert
der
ainstufige RUckkopplungsoszillator ein
400 Hz-Sinussignal, dessen Spannung mit dem
Einstellregler
R 149 sinmal
auf einen
fe-
sten
Wert geeicht
wird.
Mit diesem
Signal
wird eine Testaufnahme gemacht, die bei
Wiedergabe
0 d8-Anzeige
an den Aussteuerungs—
anzeigern
bewirken
soll. Bei
Abweichung
