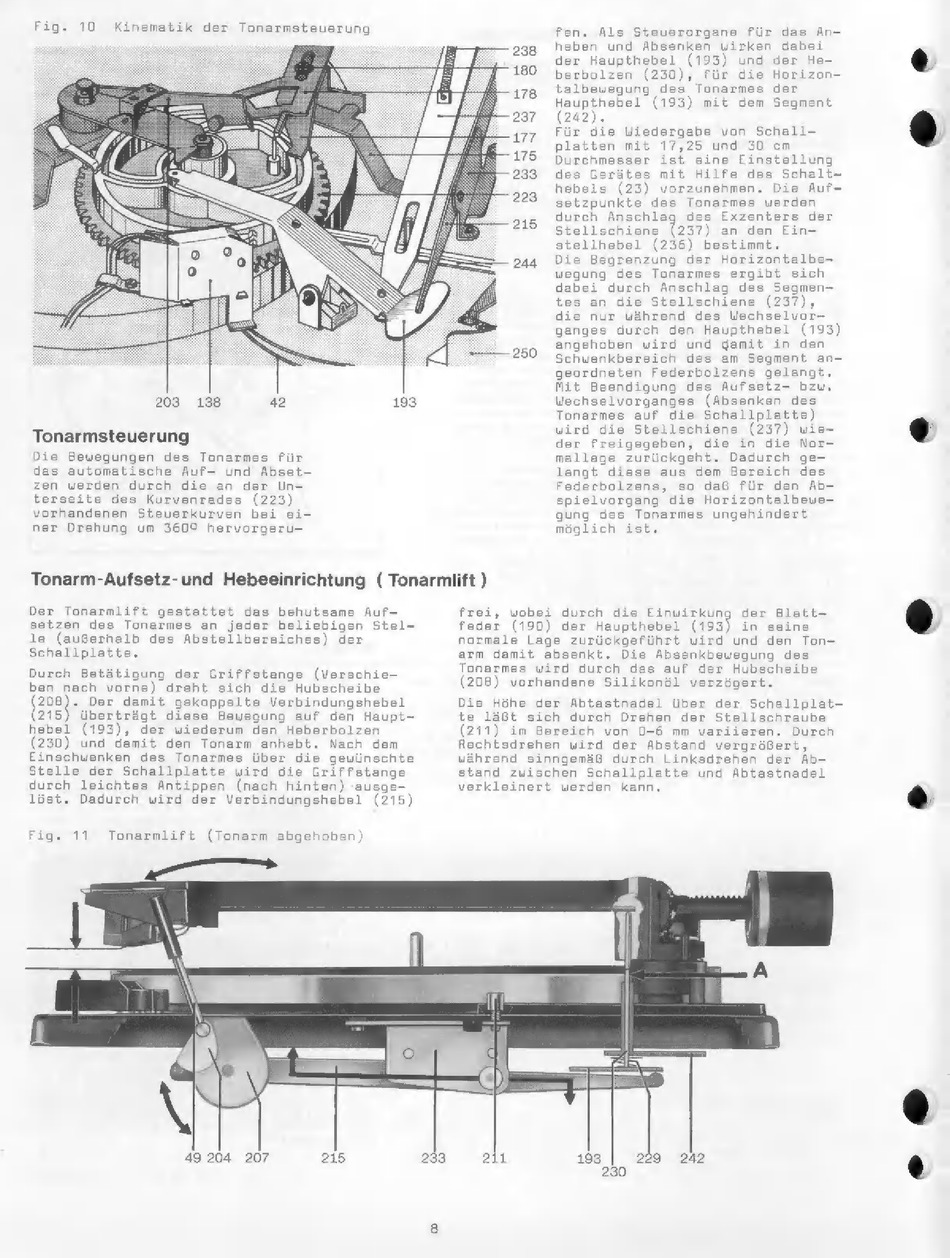

Fig. 10
Kinematik der Tonarmsteuerung
238
180
178
237
177
175
233
223
215
244
250
203 138 42 193
Tonarmsteuerung
Die Bewegungen des Tonarmes für
das automatische Auf- und Abset-
zen werden durch die an der Un-
terseite des Kurvenrades (223)
vorhandenen Steuerkurven bei ei-
ner Drehung um 3600 hervorgeru-
Tonarm-Aufsetz-und Hebeeinrichtung ( Tonarmlift )
Der Tonarmlift gestattet das behutsame Auf- frei, wobei durch die Einuirkun
feder (190) der Haupthebel (193
normale Lage zurückgeführt wird und den Ton-
arm damit absenkt. Die Absenkbewegung des
Tonarmes wird durch das auf der Hubscheibe
(208) vorhandene Silikonöl verzögert
Die Höhe der Abtastnadel über der Schallplat-
te läßt sich durch D
(211) im Bereich von 0-6 mm variieren. Durch
Rechtsdrehen wird der Abstand vergrößert,
während sinngemäß durch Linksdrehen der Ab-
stand zuischen Schallplatte und Abtastnadel
verkleinert werden kann.
setzen des Tonarmes an jeder beliebigen Stel-
le (außerhalb des Abstellbereiches) der
Schallplatte.
Durch Betätigung der Griffstange (Verschie-
ben nach vorne) dreht sich die Hubscheibe
E Der damit gekoppelte Verbindungshebel
(215) überträgt diese Bewegung auf den Haupt-
hebel (193), der wiederum den Heberbolzen
(230) und damit den Tonarm anhebt. Nach dem
Einschuenken des Tonarmes über die gewünschte
Stelle der Schallplatte wird die Griffstange
durch leichtes Antippen (nach hinten) ausge-
löst. Dadurch wird der Verbindungshebel (215)
Fig. 11 Tonarmlift (Tonarm abgehoben)
fen. Als Steuerorgane für das An-
heben und Absenken wirken dabei
der Haupthebel (193) und der He-
berbolzen (230), für die Horizon-
talbeuegung des Tonarmes der
Haupthebel (193) mit dem Segment
(242).
Für die Wiedergabe von Schall-
platten mit 17,25 und 30 cm
Durchmesser ist eine Einstellung
des Gerätes mit Hilfe des Schalt-
hebels (23) vorzunehmen. Die Auf-
setzpunkte des Tonarmes werden
durch Anschlag des Exzenters der
Stellschiene (237) an den Ein-
stellhebel (236) bestimmt.
Die Begrenzung der Horizontalbe-
wegung des Tonarmes ergibt sich
dabei durch Anschlag des Segmen-
tes an die Stellschiene (237),
die nur während des Wechselvor-
ganges durch den Haupthebel (193)
angehoben wird und damit in den
Schuenkbereich des am Segment an-
geordneten Federbolzens gelangt.
Mit Beendigung des Aufsetz- bzu.
Wechselvorganges (Absenken des
Tonarmes auf die Schallplatte)
wird die Stellschiene (237) wie-
der freigegeben, die in die Nor-
mallage zurückgeht. Dadurch ge-
langt diese aus dem Bereich des
Federbolzens, so daß für den Ab-
spielvorgang die Horizontalbeue-
gung des Tonarmes ungehindert
möglich ist.
der Blatt-
in seine
en der Stellschraube
