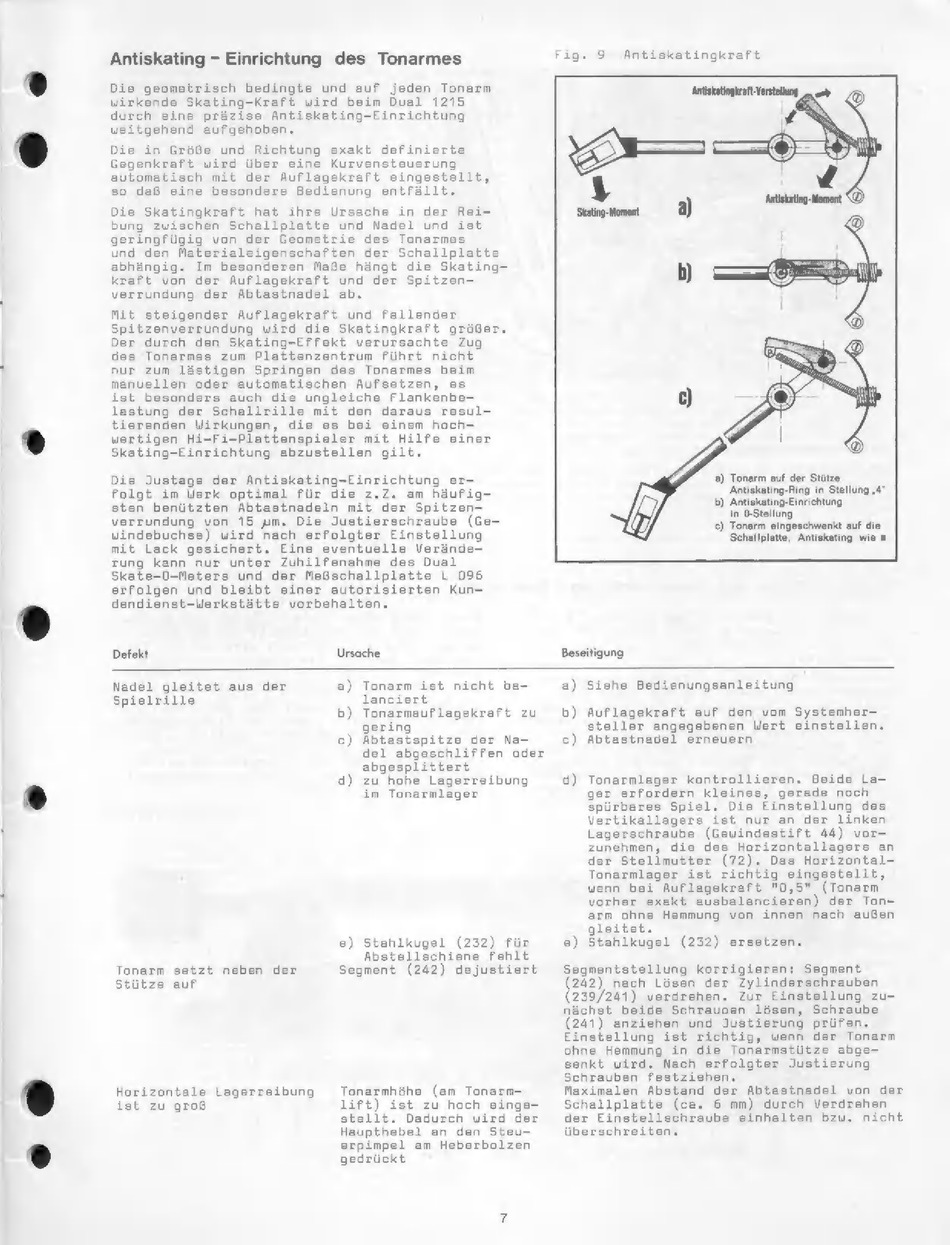

Antiskating - Einrichtung des Tonarmes
Die geometrisch bedingte und auf jeden Tonarm
wirkende Skating-Kraft wird beim Dual 1215
durch eine präzise Antiskating-Einrichtung
weitgehend aufgehoben.
Die in Größe und Richtung exakt definierte
Gegenkraft wird über eine Kurvensteuerung
automatisch mit der Auflagekraft eingestellt,
so daß eine besondere Bedienung entfällt.
Die Skatingkraft hat ihre Ursache in der Rei-
bung zwischen Schallplatte und Nadel und ist
geringfügig von der Geometrie des Tonarmes
und den Materialeigenschaften der Schallplatte
abhängig. Im besonderen Maße hängt die Skating-
kraft von der Auflagekraft und der Spitzen-
verrundung der Abtastnadel ab.
Mit steigender Auflagekraft und fallender
Spitzenverrundung wird die Skatingkraft größer
Der durch den Skating-Effekt verursachte Zug
des Tonarmes zum Plattenzentrum führt nicht
nur zum lästigen Springen des Tonarmes beim
manuellen oder automatischen Aufsetzen, es
ist besonders auch die ungleiche Flankenbe-
lastung der Schallrille mit den daraus resul-
tierenden Wirkungen, die es bei einem hoch-
wertigen Hi-Fi-Plattenspieler mit Hilfe einer
Skating-Einrichtung abzustellen gilt.
Die Justage der Antiskating-Einrichtung er-
folgt im Werk optimal für die z.Z. am häufig-
sten benützten Abtastnadeln mit der Spitzen-
verrundung von 15 um. Die Justierschraube (Ge-
windebuchse) wird nach erfolgter Einstellung
mit Lack gesichert. Eine eventuelle Verände-
rung kann nur unter Zuhilfenahme des Dual
Skate-O-Meters und der Meßschallplatte L 096
erfolgen und bleibt einer autorisierten Kun-
dendienst-Werkstätte vorbehalten.
Fig. 9 Antiskatingkraft
a) Tonarm auf der Stütze
Antiskating-Ring in Stellung 2
b) Antiskating-Einrichtung
in 0-Stellung
c) Tonarm eingeschwenkt auf die
Schallplatte, Antiskating wie a
Defekt Ursache Beseitigung
Nadel gleitet aus der a) Tonarm ist nicht ba- a) Siehe Bedienungsanleitung
Spielrille lanciert
b) Tonarmauflagekraft zu b) Auflagekraft auf den vom Systemher-
gering steller angegebenen Wert einstellen.
c) Abtastspitze der Na-
del abgeschliffen oder
abgesplittert
d) zu hohe Lagerreibung
im Tonarmlager
e) Stahlkugel (232) für
Abstellschiene fehlt
Tonarm setzt neben der Segment (242) dejustiert
Stütze auf
Horizontale Lagerreibung Tonarmhöhe (am Tonarm-
ist zu groß lift) ist zu hoch einge-
stellt. Dadurch wird der
Haupthebel an den Steu-
erpimpel am Heberbolzen
gedrückt
c) Abtastnadel erneuern
d) Tonarmlager kontrollieren. Beide La-
ger erfordern kleines, gerade noch
spürbares Spiel. Die Einstellung des
Vertikallagers ist nur an der linken
Lagerschraube (Gewindestift 44) vor-
zunehmen, die des Horizontallagers an
der Stellmutter (72). Das Horizontal-
Tonarmlager ist richtig eingestellt,
wenn bei Auflagekraft "0,5" (Tonarm
vorher exakt ausbalancieren) der Ton-
arm ohne Hemmung von innen nach außen
gleitet.
e) Stahlkugel (232) ersetzen.
Segmentstellung korrigieren: Segment
(242) nach Lösen der Zylinderschrauben
(239/241) verdrehen. Zur Einstellung zu-
nächst beide Schrauoen lösen, Schraube
(241) anziehen und Justierung prüfen
Einstellung ist richtig, wenn der Tonarm
ohne Hemmung in die Tonarmstütze abge-
senkt wird. Nach erfolgter Justierung
Schrauben festziehen.
Maximalen Abstand der Abtastnadel von der
Schallplatte (ca. 6 mm) durch Verdrehen
der Einstellschraube einhalten bzu. nicht
überschreiten.
