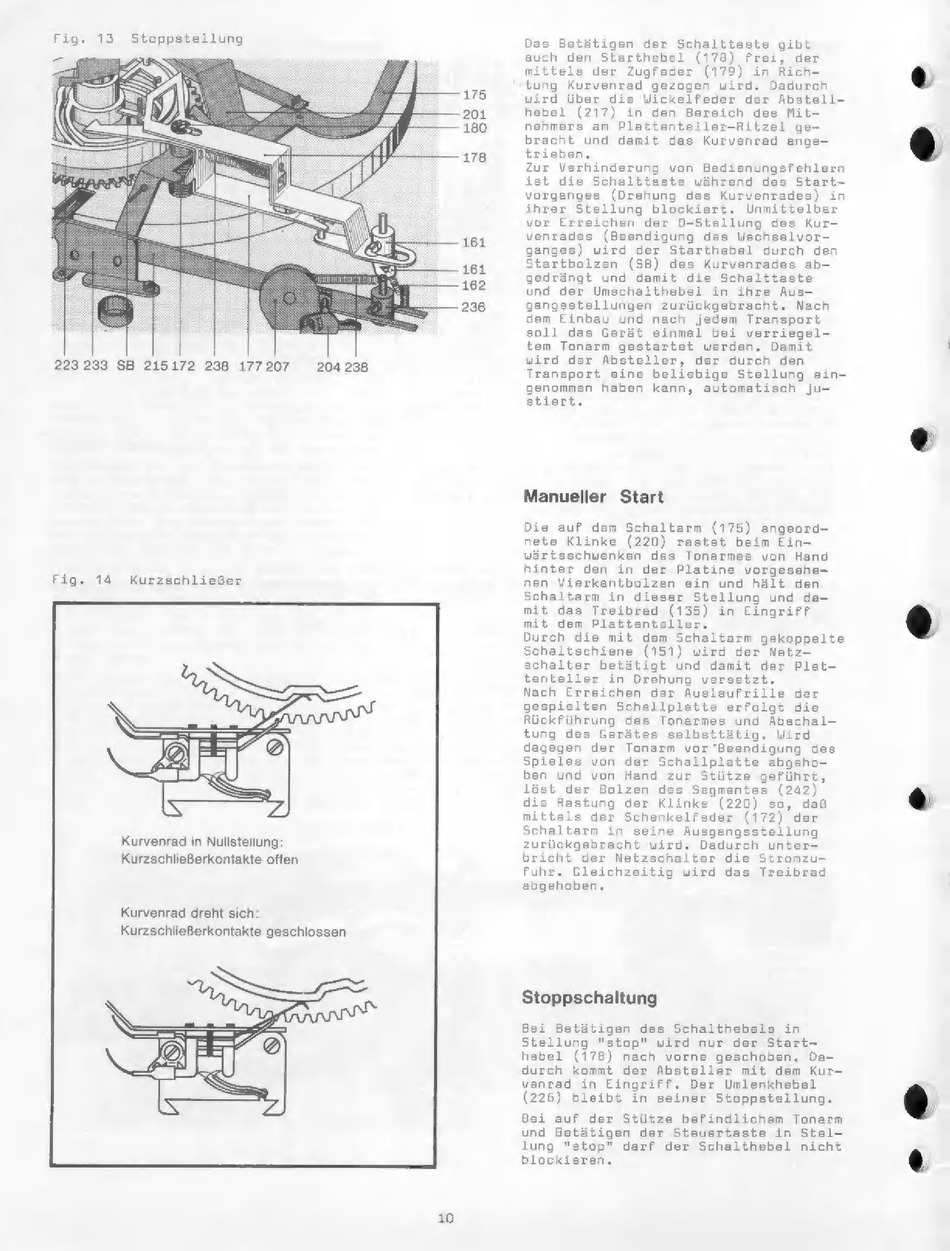

Manueller Start; Stoppschaltung; Kurzschließer - Dual 1215 Serviceanleitung

223 233 SB 215172 238 177207 204 238
Fig. 14 Kurzschließer
Kurvenrad in Nullstellung:
Kurzschließerkontakte offen
Kurvenrad dreht sich:
Kurzschließerkontakte geschlossen
10
Das Betätigen der Schalttaste gibt
auch den Starthebel (178) frei, der
mittels der Zugfeder (179) in Rich-
tung Kurvenrad gezogen wird. Dadurch
wird über die Wickelfeder der Abstell-
hebel (217) in den Bereich des Mit-
nehmers am Plattenteller-Ritzel ge-
bracht und damit das Kurvenrad ange-
trieben.
Zur Verhinderung von Bedienungsfehlern
ist die Schalttaste während des Start-
vorganges (Drehung des Kurvenrades) in
ihrer Stellung blockiert. Unmittelbar
vor Erreichen der 0-Stellung des Kur-
venrades (Beendigung des Wechselvor-
ganges) wird der Starthebel durch den
Startbolzen (SB) des Kurvenrades ab-
gedrängt und damit die Schalttaste
und der Umschalthebel in ihre Aus-
gangsstellungen zurückgebracht. Nach
dem Einbau und nach jedem Transport
soll das Gerät einmal bei verriegel-
tem Tonarm gestartet werden, Damit
wird der Absteller, der durch den
Transport eine beliebige Stellung ein-
genommen haben kann, automatisch ju-
stiert.
Manueller Start
Die auf dem Schaltarm (175) angeord-
nete Klinke (220) rastet beim Ein-
wärtsschwenken des Tonarmes von Hand
hinter den in der Platine vorgesehe-
nen Vierkantbolzen ein und hält den
Schaltarm in dieser Stellung und da-
mit das Treibrad (135) in Eingriff
mit dem Plattenteller.
Durch die mit dem Schaltarm gekoppelte
Schaltschiene (151) wird der Netz-
schalter betätigt und damit der Plat-
tenteller in Drehung versetzt.
Nach Erreichen der Auslaufrille der
gespielten Schallplatte erfolgt die
Rückführung des Tonarmes und Abschal-
tung des Gerätes selbsttätig. Wird
dagegen der Tonarm vor "Beendigung des
Spieles von der Schallplatte abgeho-
ben und von Hand zur Stütze geführt,
löst der Bolzen des Segmentes (242)
die Rastung der Klinke (220) so, daß
mittels der Schenkelfeder (172) der
Schaltarm in seine Ausgangsstellung
zurückgebracht wird. Dadurch unter-
bricht der Netzschalter die Stromzu-
fuhr. Gleichzeitig wird das Treibrad
abgehoben.
Stoppschaltung
Bei Betätigen des Schalthebels in
Stellung "stop" wird nur der Start-
hebel (178) nach vorne geschoben. Da-
durch kommt der Absteller mit dem Kur-
venrad in Eingriff. Der Umlenkhebel
(226) bleibt in seiner Stoppstellung.
Bei auf der Stütze befindlichem Tonarm
und Betätigen der Steuertaste in Stel-
lung "stop" darf der Schalthebel nicht
blockieren.
