Tonhöhenabstimmung
Für die Plattenteller-Drehzahlen 33 1/3, 45
und 78 U/min besitzt das Gerät eine leistungs-
unabhängige Tonhöhenabstimmung, die eine Ver-
änderung der Tellerdrehzahlen bis max. 6 %
(1/2 Ton) erlaubt.
Durch Drehen des Regulierknopfes (7) wird das
Umschaltsegment (106) mit darin geführtem Um-
schalthebel (108) nach oben bzu. unten ver-
schoben. Diese Vertikalbewegung verändert die
Treibradstellung an der jeweiligen Stufe der
Antriebsrolle, deren konische Laufflächen die
Änderung der Nenndrehzahlen im angegebenen
Bereich von Ż 3 % bewirken.
Defekt Ursache

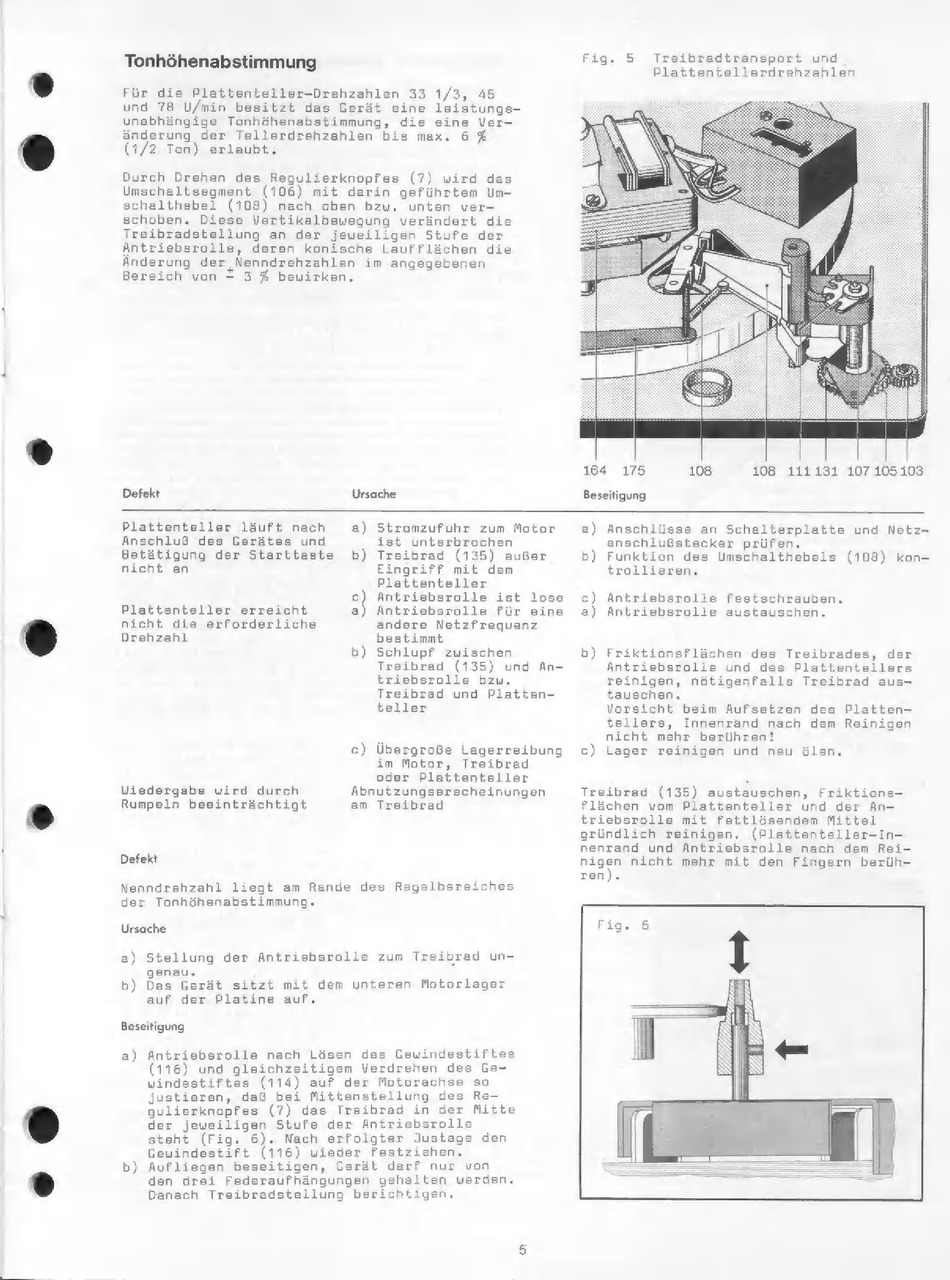

Fig. 5 Treibradtransport und
Plattentellerdrehzahlen
164 175 108 108 111131 107 105103
Beseitigung
Plattenteller läuft nach a) Stromzufuhr zum Motor
Anschluß des Gerätes und ist unterbrochen
Betätigung der Starttaste b) Treibrad (135) außer
nicht an Eingriff mit dem
Plattenteller
c) Antriebsrolle ist lose
Plattenteller erreicht a) Antriebsrolle für eine
nicht die erforderliche
Drehzahl
andere Netzfrequenz
bestimmt
b) Schlupf zwischen
Treibrad (135) und An-
triebsrolle bzu.
Treibrad und Platten-
teller
c) Übergroße Lagerreibung
im Motor, Treibrad
oder Plattenteller
Wiedergabe wird durch
Rumpeln beeinträchtigt am Treibrad
Defekt
Nenndrehzahl liegt am Rande des Regelbereiches
der Tonhöhenabstimmung.
Ursache
a) Stellung der Antriebsrolle zum Treibrad un-
enau.
b) Das Gerät sitzt mit dem unteren Motorlager
auf der Platine auf.
Beseitigung
a) Antriebsrolle nach Lösen des Gewindestiftes
(116) und gleichzeitigem Verdrehen des Ge-
windestiftes (114) auf der Motorachse so
justieren, daß bei Mittenstellung des Re-
gulierknopfes (7) das Treibrad in der Mitte
der jeweiligen Stufe der Antriebsrolle
steht (Fig. 6). Nach erfolgter Justage den
Gewindestift (116) wieder festziehen.
b) Aufliegen beseitigen, Gerät darf nur von
den drei Federaufhängungen gehalten werden.
Danach Treibradstellung berichtigen.
Abnutzungserscheinungen
a) Anschlüsse an Schalterplatte und Netz-
anschlußstecker prüfen.
b) Funktion des Umschalthebels (108) kon-
trollieren.
Antriebsrolle festschrauben.
Antriebsrolle austauschen.
o
b) Friktionsflächen des Treibrades, der
Antriebsrolle und des Plattentellers
reinigen, nötigenfalls Treibrad aus-
tauschen.
Vorsicht beim Aufsetzen des Platten-
tellers, Innenrand nach dem Reinigen
nicht mehr berühren!
c) Lager reinigen und neu ölen.
Treibrad (135) austauschen, Friktions-
flächen vom Plattenteller und der An-
triebsrolle mit fettlösendem Mittel
gründlich reinigen. (Plattenteller-In-
nenrand und Antriebsrolle nach dem Rei-
nigen nicht mehr mit den Fingern berüh-
ren).
