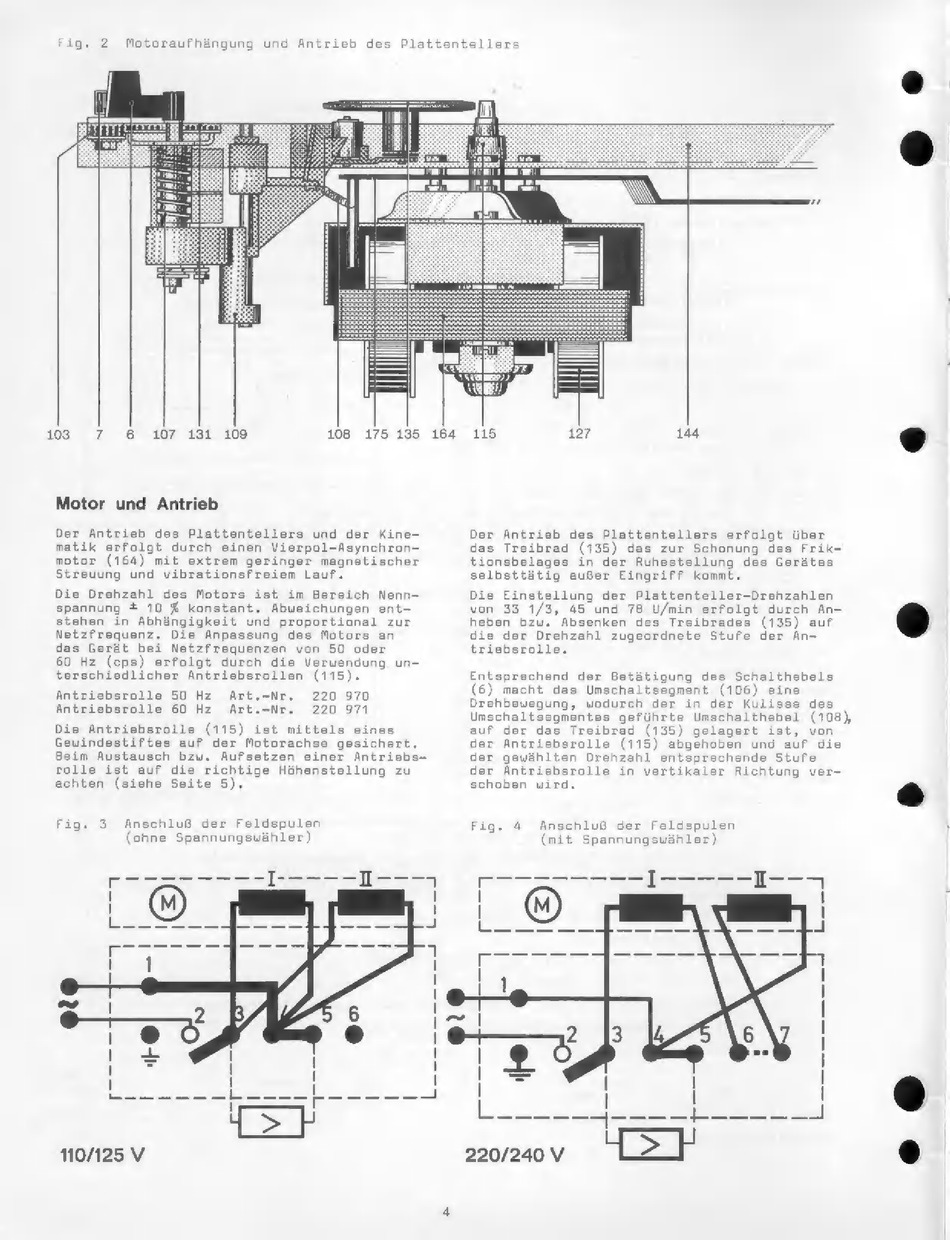

Fig. 2
103
7
6
107
131
109
108
175
135
164
Motor und Antrieb
Der Antrieb des Plattentellers und der Kine-
matik erfolgt durch einen Vierpol-Asynchron-
motor
(164)
mit
extrem
geringer
magnetischer
Streuung und vibrationsfreiem Lauf.
Die Drehzahl des Motors ist im Bereich Nenn-
spannung
# 10 % konstant.
Abweichungen
ent-
stehen in Abhängigkeit und proportional zur
Netzfrequenz.
Die Anpassung des Motors an
das Gerät bei Netzfrequenzen
von 50 oder
60
Hz
(cps)
erfolgt
durch
die
Verwendung
un-
terschiedlicher
Antriebsrollen
(115).
Antriebsrolle
50
Hz
Art.-Nr.
220
970
Antriebsrolle
60 Hz
Art.-Nr.
220 971
Die
Antriebsrolle
(115)
ist
mittels
eines
Gewindestiftes auf der Motorachse gesichert.
Beim Austausch bzu. Aufsetzen
einer Antriebs-
rolle ist auf die richtige Höhenstellung
zu
achten
(siehe
Seite
5).
Anschluß
der Feldspulen
Fig. 3
(ohne
Spannungswähler)
110/125 V
Motoraufhängung
und Antrieb
des Plattentellers
115
127
144
Der Antrieb des Plattentellers erfolgt über
das
Treibrad
(135)
das
zur
Schonung
des
Frik-
tionsbelages in der Ruhestellung des Gerätes
selbsttätig außer Eingriff kommt.
Die Einstellung der Plattenteller-Drehzahlen
von
33 1/3,
45 und
78 U/min
erfolgt
durch
An-
heben
bzw.
Absenken
des
Treibrades
(135)
auf
die der Drehzahl zugeordnete Stufe der An-
triebsrolle.
Entsprechend der Betätigung des Schalthebels
(6) macht
das
Umschaltsegment
(106)
eine
Drehbewegung,
wodurch der in der Kulisse des
Umschaltsegmentes geführte
Umschalthebel
(108),
auf
der
das
Treibrad
(135)
gelagert
ist,
von
der
Antriebsrolle
(115)
abgehoben
und
auf
die
der gewählten Drehzahl
entsprechende Stufe
der Antriebsrolle in vertikaler Richtung ver-
schoben wird.
Anschluß
der Feldspulen
Fig. 4
(mit
Spannungswähler)
220/240 V
