MID AND HIGH EQ SETTINGS
RT60 Decay Time: An estimation of the RT60 decay time above 1kHz within the monitoring environment will help to set the
mid and high frequency equalisation. Hard surfaces in general and particularly if close to the speakers will increase the amount
of reverberent energy to direct energy above 1kHz (RT60 above 500mS) and may justify setting the mid or high EQ (or both)
to -1dB. Absorbent surfaces in general and particularly if close to the speakers (RT60 below 200mS) will reduce the reverberant
to direct energy and may justify setting the mid or high (or both) EQ to +1dB. In both cases the LF-Q may be adjusted to
compensate the overall balance. If the monitor environment is well designed with a flat RT60 time of around 200 to 250mS
then no LF-Q, mid or high EQ should be required.
Source Material: For prolonged sessions working on bright, forward or difficult news/location material where the content of
material is being edited rather than control of the sound quality the full range of mid and high EQ can be used to prevent fatigue.
This is a matter of individual taste and the EQ can be set accordingly. Alternatively, boosting mid and high frequencies can
make decisions during editing easier with limited bandwidth material.
+10dB
0dB re 2.8v
@ 1 metre
-10dB
10Hz 20Hz 50Hz 100Hz

6.0: POSITIONIERUNG

Denken Sie bei der Aufstellung Ihrer Tannoy-Monitore daran, dass der Aufstellungsort einen grossen Einfluss auf die Leistung
eines Lautsprechers haben kann. Fuer beste Ergebnisse sollten sie mit vier Fuessen aus weichem, gummiartigem Material auf
einem stabilen U ntergrund stehen.
Stellen Sie sicher, dass Toningenieur und Produzent in der Hoerposition klare Sicht auf die Monitore haben und der direkte
Schallweg durch keinerlei Objekte behindert wird.
6.1: 5.1 SURROUND
Fuer eine ausgewogene Akustik sollten der Raum um die Mittelachse der Monitore und seine Oberflaechengestaltung uniform
und symmetrisch sein, gemischte schalltote und nachhallende Flaechen sind nicht von V orteil. Bei Aufstellung der Lautsprecher
an Waenden sollte deren Struktur identisch sein.
Als Effektlautsprecher der Klangfront ist die Plazierung des Precision 6D oder 8D massgeblich fuer seine Funktion.
14
1 1 1 0 0 0
1 1 0 0 0 1 1 0 0 0
0 1 0 0 0 0 1 0 0 0
1 1 1 0 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0
0 0 1 0 0 0 0 1 0 0
0 0 1 1 0 0 0 1 1 0
0 0 0 1 1 1
200Hz 500Hz 1Khz 2kHz 5kHz 10kHz
Ein Center-Lautsprecher sollte immer moeglichst nahe am Bildschirm stehen. Die Blickposition im Sitzen bestimmt die Auf-
stellungshoehe, die vorzugsweise auf Ohrlinie sein sollte, notfalls muss der Monitor auf die Mix-Position geneigt werden. Im
Idealfall sind die Schallwaende der Frontlautsprecher auf einer Ebene mit dem Bild, die Monitore links/rechts knapp ausserhalb
und der Center-Lautsprecher auf Achse. Bei einer akustisch transparenten Leinwand werden die Monitore links/rechts innen an
den Bildraendern aufgestellt, wobei die Surround-Lautsprecher immer die gleiche Entfernung zur Mix-Position aufweisen
muessen. Der Subwoofer ist schwierig zu orten, da er nur tiefste Frequenzen wiedergibt, er kann also praktisch ueberall im
Raum aufgestellt werden, wirkt allerdings am besten auf der Bildebene. Sein Pegel liegt beim Abmischen 10dB ueber dem der
dem der anderen Kanaele und muss beim Abhoeren dementsprechend eingestellt sein.
6.2: STELLFLAECHE
Sie haben Ihre Monitore sorgfaeltig auf dem Mischpult oder Regalen, z.B. neben Ihrem Harddisk-Editor, ausgerichtet. Spielen
Sie nun ein Ihnen gut bekanntes Stueck mit soliden Baessen. Legen Sie eine duenne G ummimatte unter und achten Sie auf
U nterschiede. Durch die Stellflaeche kann der Klang von hart bis verwaschen variieren, er sollte aber immer der Originalauf-
nahme entsprechen. Waehlen Sie dementsprechende duenne U nterlagen aus, die flexibel sein sollten. Sie absorbieren nicht nur
unerwuenschte V ibrationen, sondern verhindern auch das V errutschen der Lautsprecher auf der Stellflaeche.
6.3: BASS PORTS
6.3: REFLEXOEFFNUNG
Die Reflexoeffnung des Precision D befindet sich auf ihrer Rueckseite, die zur V ermeidung einer Bassanhebung mindestens
15cm von der naechsten Wandflaeche entfernt sein muss. Falls das nicht moeglich ist, koennen Sie die Reflexroehre mit einem
passgenauen Schaumgummistopfen fest verschliessen und den Lautsprecher ueberdaempfen. Das gilt auch in Kombination
mit einem Subwoofer. Da die Reflexoeffnungen beim Einsatz eines Hochpass-Filters nicht benoetigt werden, gehen keine
Baesse verloren, das V erschliessen bewirkt jetzt eine verbesserte Tiefmitten-Wiedergabe.

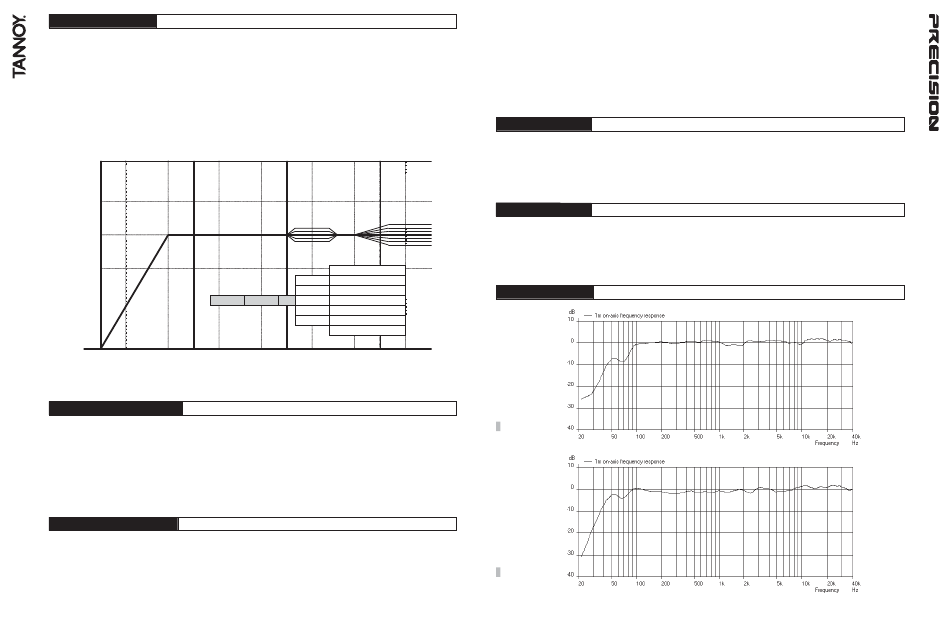

7.0: LEISTUNGSKURV EN
20kHz
PRECISION 6D
PRECISION 8D
15
