- Seite 1 TESLA SMART ROBOT VACUUM LASER AI200 USER MANUAL...
- Seite 31 TESLA SMART ROBOT VACUUM LASER AI200 BENUTZERHANDBUCH...
-
Seite 32: Sicherheitshinweise
Sicherheitshinweise Vor dem Gebrauch dieses Produkts lesen Sie die folgenden Sicherheitshinweise durch und halten Sie alle üblichen Sicherheitsmaßnahmen ein. Lesen Sie dieses Benutzerhandbuch vorsichtig durch und bewahren Sie es zum späteren Gebrauch auf. Die Nichtbeachtung dieses Benutzerhandbuchs kann zur Beschädigung des Produkts führen. Warnung Hinweis 1.Dieses Produkt darf nur von autorisierten Technikern zerlegt werden. - Seite 33 Inhaltsverzeichnis Sicherheitshinweise Produkt und dessen Zubehör Produktzusammensetzung Installation Staubbehälter, Wasserbehälter und Baugruppe des Mopptuchs Vorbereitung Aufladung der Haupteinheit Benutzung des Produkts / Start der Reinigung Gebrauchshinweise Nutzung des Wasserbehälters Wartung - Staubbehälter Wartung - Rollen- und Seitenbürste Wartung - Ladeelektrode, Sensor gegen Absturz, Antriebsrad und Allrichtungsrad Problemlösung Produktspezifikation...
-
Seite 34: Produkt Und Dessen Zubehör
Produkt und dessen Zubehör Haupteinheit Speisestation Speiseadapter Reinigungsbürste Staubbehälter Wasserbehälter Benutzerhandbuch Seitenbürste (1 Sets) -
Seite 35: Produktzusammensetzung

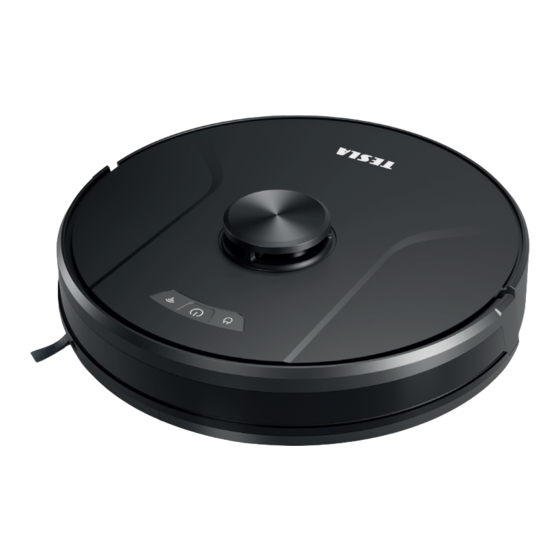

Produktzusammensetzung Frontansicht Gehäuse Wi-Fi-Netz-Taste Einschalten/Pause-Taste Laserkopf Taste zur Rückkehr in die Ladestation Taste des Staubbehälters Allrichtungsobjektiv Rückansicht Sensor gegen Absturz Ladeelektrode Allrichtungsrad Seitenbürste Batterie Antriebsrad Baugruppe der Rollenbürste Staubbehälter... -
Seite 36: Installation
Installation Anmerkungen 1. Vor der Ingangsetzung des Staubsauger-Roboters beseitigen 2. Benutzen Sie das Produkt im feuchten Umfeld nicht, ande- Sie Kabel und geringfügige auf dem Fußboden herumliegende renfalls kann es zur Beschädigung des Lüfters und zur folgenden Gegenstände und instabile, zerbrechliche, wertvolle und potentiell Herabsetzung der Leistung des Staubsauger-Roboters kommen. - Seite 37 Installation 1. Laden Sie die TESLA Smart-App aus dem App Store herunter, registrieren Sie sich und melden Sie sich bei der App an. Vergewissern Sie sich vor der Verbindung mit dem Netzwerk, dass die Wi-Fi-Frequenz 2,4 GHz beträgt. Vorbereitung: Klicken Sie auf das „+“ in der oberen rechten Ecke, um Ihren Roboter hinzuzufügen.
- Seite 38 - Suchen Sie einen Wi-Fi-Zugangspunkt ohne Passwort auf Ihrer Wi-Fi-Liste, der mit SmartLife-XXXX beginnt, und klicken Sie auf, um eine Verbindung herzustellen. Nach erfolgreicher Verbindung mit dem Zugangspunkt kehren Sie zur TESLA Smart-App zurück. Die App wechselt automatisch zur Verbindungsschnittstelle des Roboters. Warten...
-
Seite 39: Beschreibung Der Bildzeichen Und Tasten Der App
Wählen Sie den Hotspot SmartLife-XXXX ohne Passwort aus. Dieser Hotspot wird nach dem Anschluss des Geräts an Ihr Wi-Fi-Netz gebildet. Nach dem Anschluss des Ge- räts an den Hotspot kehren Sie in die App Tesla Smart zurück. Die App lenkt Sie auf den Bildschirm mit der Nachricht „Connect your mobile phone to the device‘s hotspot“... -
Seite 40: Funktionsbeschreibung
Taste Beschreibung Betätigungstasten Funktionsbeschreibung Durch das Drücken dieser Taste schalten Sie das Gerät Durch das Drücken und Halten dieser Taste für die ein. Dauer von 3 Sekunden schalten Sie das Gerät ein. Durch das Drücken und Halten dieser Taste schalten Durch das Drücken und Halten dieser Taste für die Sie das Gerät aus. -
Seite 41: Staubbehälter, Wassertank Und Reinigungstuch
Staubbehälter, Wassertank und Reinigungstuch HEPA-Filter Water inlet Abdeckung des Vorfilter HEPA-Filters Water tank Leitender Teil des Mopping cloth Staubbehälters Leitender Teil des Staubbehälters Seitenabdeckung des Staubbehälters Kontrollleuchte des Signals DC-Stecker Ladeelektrode... -
Seite 42: Vorbereitung
Vorbereitung Beseitigen Sie das Schutzband Vor dem Gebrauch der Haupteinheit beseitigen Sie darauf das Schutzband. -
Seite 43: Aufladung Der Haupteinheit
Aufladung der Haupteinheit Bringen Sie die Ladestation auf den ebenen Fußboden an die Wand an. Während der Reinigung kontrolliert die Haupteinheit automatisch Bringen Sie in den Raum mit der Größe von 0,5 m an den Seiten und 1,5 m das Ladeniveau. Wenn die Batterie beginnt sich zu entladen, aktivi- vor der Ladestation keine Gegenstände an. -
Seite 44: Benutzung Des Produkts / Start Der Reinigung
Benutzung des Produkts / Start der Reinigung Verschiedene Möglichkeiten der Reinigung können Sie mit Hilfe des Staubsauger-Roboters, der Fernbedienung oder der App eingeben. Automatischer Modus Benutzung: Der am häufigsten benutzte Reinigungsmodus, bei dem der Staubsauger-Roboter den ganzen Haushalt auf der Strecke in der Form des Buchstaben S aufräumt. Einstellung: Wenn der Staubsauger-Roboter ausgeschaltet ist, drücken Sie die Einspeisung-Taste so lange , bis die Kontrollleuchte aufleuchtet, was bedeutet, dass das Gerät eingeschaltet ist. -
Seite 45: Gebrauchshinweise
Gebrauchshinweise Einschalten und Ausschalten des Staubsauger-Roboters Anmerkungen: Wenn Sie den Staubsauger-Roboter einschalten wollen, drücken und halten Sie • Wenn die Batterie des Staubsauger-Roboters ausgeladen ist, kann der Staubsau- die Taste . Es leuchtet die Kontrollleuchte der Einspeisung auf und der Staub- ger die Reinigung nicht aufnehmen. -
Seite 46: Anhalten Der Reinigung
Anhalten der Reinigung Die Kontrollleuchte der Einspeisung des sich aufladenden Staubsaugers pulsiert langsam. Wenn Sie während der Reinigung das Wasser in den Wasserbehälter nachfüllen müssen oder wenn Sie das Mopptuch waschen müssen, drücken Sie die Taste Anmerkung: wodurch Sie den Staubsauger-Roboter anhalten. Wenn Sie wollen, dass der Wenn es den Staubsauger-Roboter nicht gelingt, die Ladestation zu finden, kehrt Staubsauger das Aufräumen fortsetzt, drücken Sie die Taste , oder drücken... -
Seite 47: Zurücksetzen Der Einstellung Des Wi-Fi-Netzes
Zurücksetzen der Einstellung des Wi-Fi-Netzes Einstellung einer ausgeschlossenen Zone oder einer virtuellen Wand Wenn sich Ihr Mobiltelefon infolge der Änderung des Routers oder des ver- gessenen Passworts an den Staubsauger-Roboter nicht anschließt, gehen Sie Mittels der mobilen App kann man eine ausgeschlossene Zone oder eine virtu- nach den Hinweisen für den Anschluss an das Wi-Fi-Netz vor und paaren Sie den elle Wand einstellen. - Seite 48 Reinigung der ausgewählten Zonen Anmerkung: Mittels der App kann man eine Zone oder mehrere Zonen auswählen, die Sie Nach dem Start der Reinigung verschiebt sich der Staubsauger hinter die konfigurier- aufräumen wollen. Der Staubsauger-Roboter räumt nachfolgend einen Raum oder te Zone. Beseitigen Sie vom Fußboden um die konfigurierte Zone herum alle even- mehrere Räume auf, die Sie in der App ausgewählt haben.
-
Seite 49: Nutzung Des Wasserbehälters
Nutzung des Wasserbehälters •Benutzen Sie die Wischfunktion nicht für die Reinigung der Teppiche. •Nach dem Wischen des Fußbodens leeren Sie den Wasserbehälter aus und nehmen Sie das Mopptuch ab. 1. Füllen Sie den Behälter mit dem Wasser auf. 3. Installieren Sie die Baugruppe des Wasserbehälters und starten Sie das Wischen. -
Seite 50: Wartung - Staubbehälter
Wartung - Staubbehälter Regelmäßige Wartung Zur Erreichung der möglichst guten Ergebnisse reinigen Sie den Staubsauger-Roboter regelmäßig und führen Sie dessen Wartung nach den Hinweisen in der unten angegebenen Tabelle durch. Wählen Sie die Frequenz der Reinigung und der Wartung nach dem Gebrauch des Geräts aus. Empfohlene Frequenz der Reinigung und der Wartung: Teil der Haupteinheit Frequenz der Reinigung... - Seite 51 1. Drücken Sie die Taste auf dem Staubbehälter und nehmen Sie sie heraus 4. Öffnen Sie die Abdeckung des HEPA-Filters. 5. Nehmen Sie den HEPA-Filter und den Vorfilter heraus. Klopfen Sie auf 2. Öffnen Sie die Seitenabdeckung des Staubbehälters. den HEPA-Filter, damit Sie den Staub daraus beseitigen. Wir empfehlen nicht, den HEPA-Filter mit Wasser abzuspülen.
- Seite 52 7. Wischen Sie den Staubbehälter mit dem Tuch ab. Spülen Sie den Staubbehälter A. Installieren Sie den Vorfilter und den HEPA-Filter in den Staubbehälter mit dem Wasser nicht ab. zurück. Anmerkung: 1. Vergewissern Sie sich vor der Installation der Filter, dass der Vorfilter und der HEPA-Filter trocken sind.
-
Seite 53: Wartung - Wasserbehälter Und Mopptuch
Wartung - Wasserbehälter und Mopptuch 1. Nehmen Sie die Baugruppe des Wasserbehälters heraus. 4. Bereinigen Sie das Mopptuch. 2. Nehmen Sie das Mopptuch ab. 5. Lassen Sie das Mopptuch trocknen. 3. Leeren Sie den Wasserbehälter aus. 6. Wischen Sie den Wasserbehälter trocken ab oder lassen Sie ihn trocknen. -
Seite 54: Wartung - Rollen- Und Seitenbürste
Wartung - Rollen- und Seitenbürste 1. Öffnen Sie die Abdeckung der Rollenbürste. 3. Bereinigen Sie die Bürste von den aufgewickelten Haaren mittels eines Werkzeugs. 2. Nehmen Sie die Welle der Rollenbürste heraus. 4. Bereinigen Sie die Seitenbürsten. -
Seite 55: Wartung - Ladeelektrode, Sensor Gegen Absturz, Antriebsrad Und Allrichtungsrad
Wartung - Ladeelektrode, Sensor gegen Absturz, Antriebsrad und Allrichtungsrad 1. Bereinigen Sie die Ladeelektrode. 3. Bereinigen Sie den Sensor gegen Absturz. 2. Bereinigen Sie das Antriebs- und Allrichtungsrad. -
Seite 56: Problemlösung
Problemlösung Wenn der Staubsauger-Roboter während der Reinigung eine Störung aufzeichnet, beginnt die Kontrollleuchte der Einspeisung, schnell rot zu blinken, und Sie hören einen Sprachhinweis. In diesem Fall gehen Sie nach den Hinweisen in der unten angegebenen Tabelle vor und beseitigen Sie das Problem. Fehler Lösung Fehler 1: Der Laserkopf ist blockiert oder verklemmt, überprüfen Sie ihn. - Seite 57 Problemlösung Fehler Lösung Schwache Batterie. Laden Sie den Staubsauger-Roboter auf und starten Sie ihn nach- folgend. Es ist nicht möglich, den Staubsauger-Roboter einzuschalten. Die Temperatur der Batterie ist zu hoch oder zu niedrig. Benutzen Sie den Staubsau- ger-Roboter im Umfeld mit der Temperatur zwischen 0 °C bis 40 °C. Die Ladestation ist an die Einspeisung nicht angeschlossen.
- Seite 58 Wenn der Staubsauger in der Ladestation immer gelassen ist, verbraucht er nur eine Verbraucht der Staubsauger-Roboter die Energie, wenn er in der Ladestation gela- sehr kleine Menge Energie. Er hilft so die möglichst gute Leistung der Batterie erhal- ssen ist? ten.
-
Seite 59: Spezifikation
Product Specifications Parameter Spezifikation Kategorie Durchmesser 330 mm Höhe 96 mm Konstruktion Nettogewicht 2,7 kg Spannung 14,4 V Batterie Batterie Wiederaufladbare Lithium-Batterie 2600 mAh Volumen des Staubbehälters 600 ml Typ der Aufladung Automatische oder manuelle Aufladung Parameter der Reinigung Ladedauer Ca. - Seite 60 Weitere Informationen zur Entsorgung erhalten Sie von Ihrem Verkäufer, der autorisierten Servicestelle oder bei den örtlichen Ämtern. EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt Tesla Global Limited, dass der Funkanlagentyp TSL-VC-AI200 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: tsl.sh/doc Konnektivität: WIFI 802.15.4 Frequenzband: 2.400 - 2.480 GHz...
