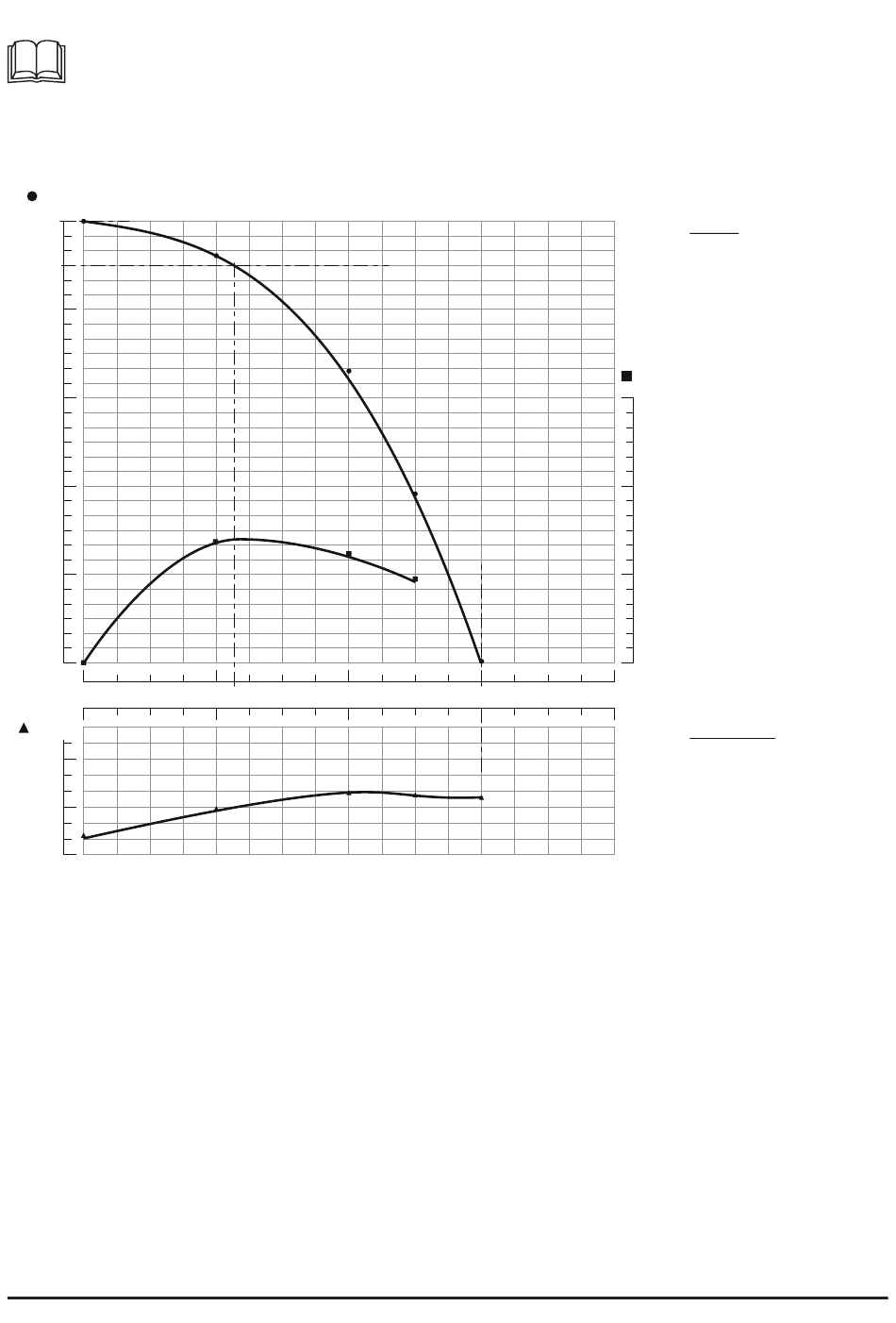

2.4. Pumpenkennlinie

Die tatsächliche Fördermenge einer Kreiselpumpe hängt von verschiedenen Faktoren ab.
Je weniger Widerstand dem zu pumpenden Wasser entgegengesetzt wird, um so größer
ist die Fördermenge. Um eine gewisse Menge an Wasser durch den Schlauch zu drücken,
muss sowohl die Höhendifferenz (in Meter) als auch der Druckverlust (durch Reibung) in der
Schlauchleitung überwunden werden. Der Druckverlust in der Leitung sinkt wenn Sie einen
dickeren Schlauch verwenden und umgekehrt.
H [ m ]
H
=
30
MAX
H
=27
OPT
24
18
12
6
0
0
4
P [ kW ]
3.0
2.0
1.0
8
9
12
16
Q
=
OPT
20
24
28
Q
=
MAX
Legende:
H Förderhöhe in m
Q Fördermenge in m³/h
η Wirkungsgrad in %
P Motorleistungsbedarf in kW
η [ % ]
90
60
30
0
Q [ m³/h ]
32
Messparameter:
Gerät: WPET-TSH-03.0kW-400
Versorgungsspannung: 400V / 50 Hz
Tauchtiefe: 1,5 m
Medium: 998 kg/m³ (Wasser 20°C)
Umgebungstemperatur: +22°C
Luftdruck: 1.013 mbar
