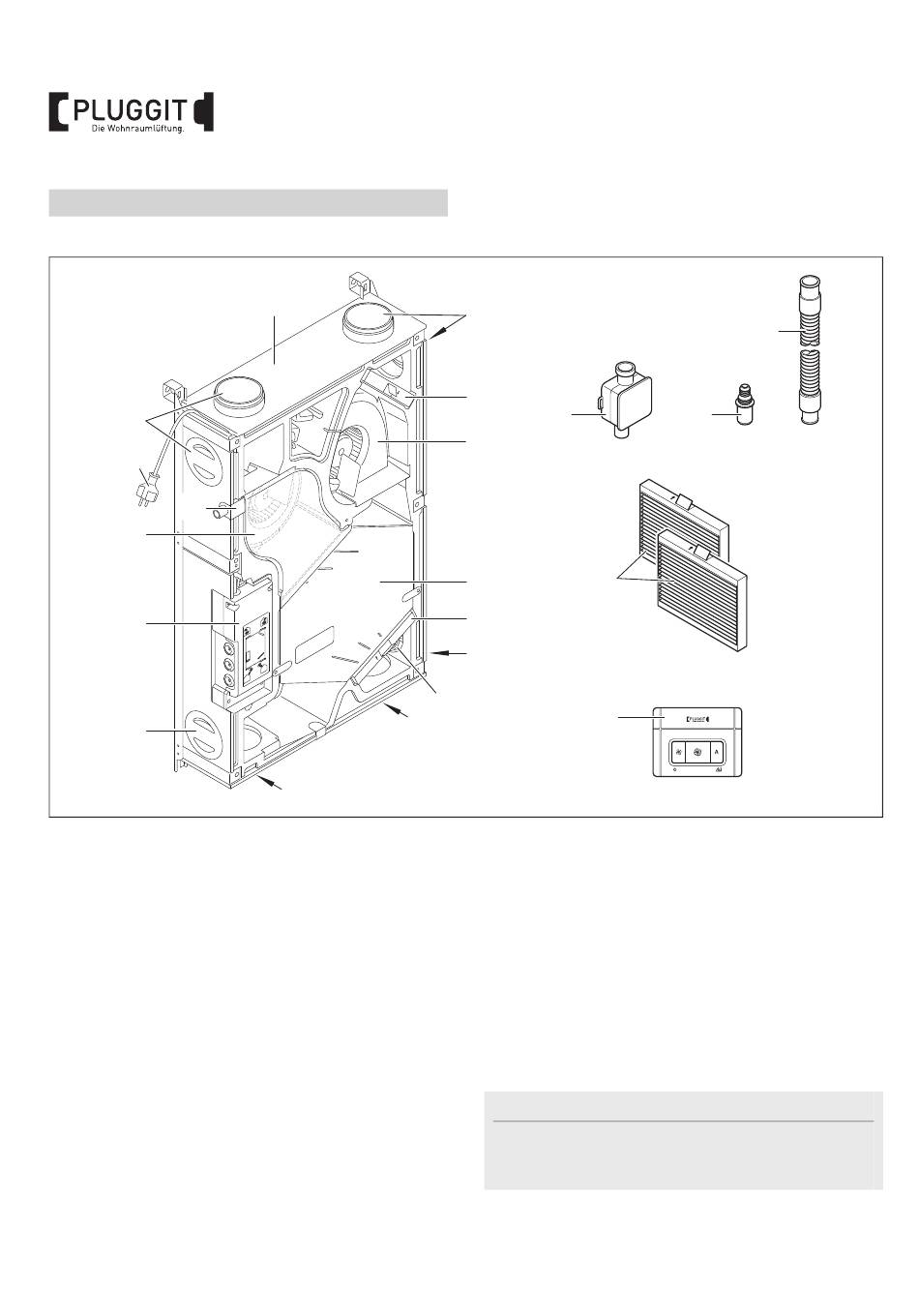

3. ÜBERSICHT
2
13
12
9
14
5
1
Wohnraumlüftungsgerät ABH140
2
Anschluss für Fortluft
3
Anschluss für Außenluft
4
Anschluss für Abluft
5
Anschluss für Zuluft
6
Filter ISO Coarse 65 % (Abluft)
7
Filter ISO Coarse 65 % (Außenluft)
8
Zuluftventilator M1
9
Abluftventilator M2
4
BIA PluggEasy Basic Wohnraumlüftungsgerät ABH140
1
11
4
5
3
7
15
8
10
18
6
4
19
10 Kreuz-Gegenstromwärmetauscher
11 Abluftfeuchtefühler
12 Kondensatanschluss
13 Kabel für Stromversorgung
14 Hauptplatine
15 Trockensiphon
16 Anschlussnippel DN32
17 Anschlussrohr flexibel DN20, 150mm
18 Filterset G4G4-1
19 Fernbedienung
Hinweis:
Auf der Abdeckung der Hauptplatine (14) sind zusätzlich
die Lage der Außen- und Fortluft sowie der Zu- und Ab-
luft gekennzeichnet.
17
16
M+P-26A-2457
