5.2.4.
Außen- und Fortluftleitung installieren
Hinweis:
Die folgende Beschreibung dient als Installations-
beispiel der Außen- und Fortluftleitung. Je nach bau-
lichen Gegebenheiten, können die Leitungen auch aus-
gehend von der Außenwand zum Wohnraumlüftungs-
gerät ABH140 installiert werden.
Vorarbeiten
Damit die IsoPlugg Dämmrohre IPP125 und IsoPlugg Bögen
45° IPPBO125-45 auf die Nippel-Verbinder am Wohnraum-
lüftungsgerät bzw. auf das Außenwandgitter WSG125D
montiert werden können, müssen je nach Installations-
reihenfolge die Nippel oder Muffen der Rohre flächen-
bündig abgeschnitten werden.
3
2
4
2

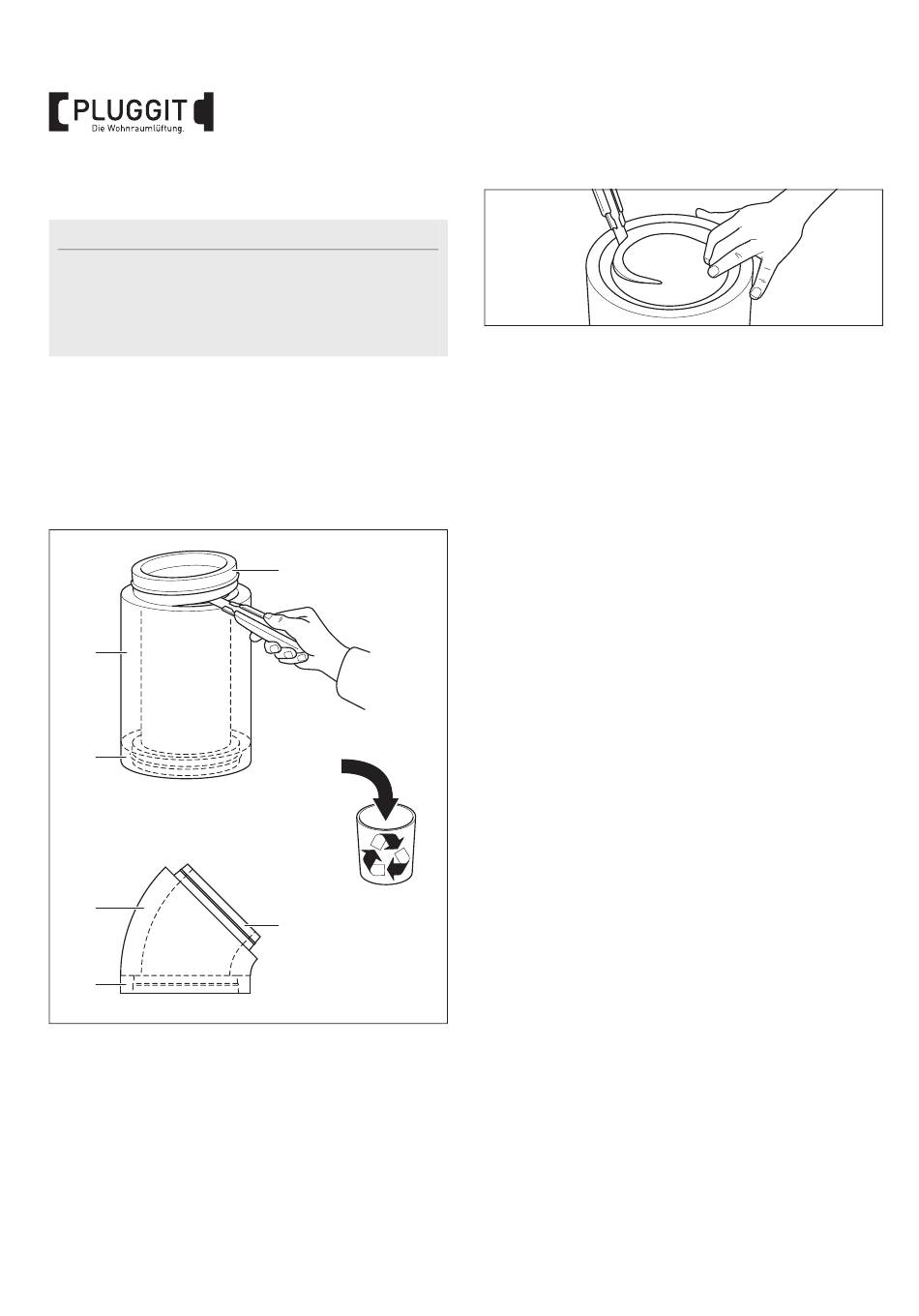

1. Je nach Reihenfolge bei der Installation der Leitungen
Nippel (1) oder Muffe (2) der IsoPlugg Dämmrohre
IPP125 (3) bzw. der IsoPlugg Bögen 45°
IPPBO125-45 (4) abschneiden und entsorgen.
12
BIA PluggEasy Basic Wohnraumlüftungsgerät ABH140
1
1
M+P-26A-1912
2. Zur leichteren Installation die Schnittstellen anfasen.
M+P-26A-1913
