SCHALTPLAN HAUPTPLATINE
12
13
14
1
2
8
BIA PluggEasy Basic Wohnraumlüftungsgerät ABH140
11
10
9
8
7
COM
15
12V
D1
D0
3
4
5
6
M+P-26A-1827

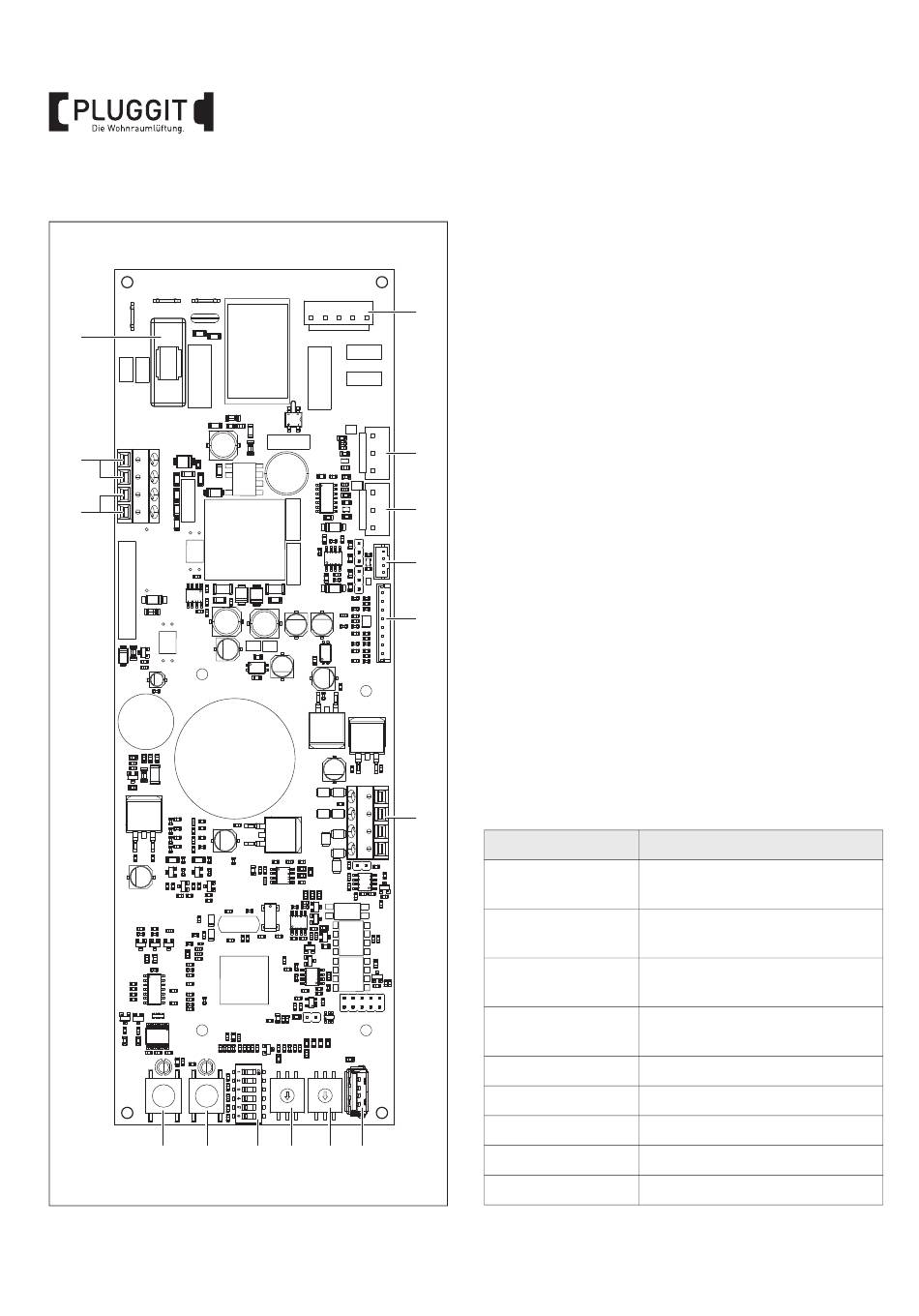

Elektrische Anschlüsse Hauptplatine
1
Taster für Filterreset
2
Taster für Signalton Filteralarm
LED leuchtet rot, wenn die Filter gewechselt werden
müssen.
3
Kippcodierschalter
4
Drehcodierschalter zur Einstellung der Disbalance
5
Drehcodierschalter für Abluftfeuchtefühler
6
USB-Anschluss
7
Temperaturfühler
8
Abluftfeuchtefühler
9
Zuluftventilator M1
10 Abluftventilator M2
11 Motorversorgung 230 V
12 Sicherung (F3.15AL250V)
13 Kontakt Feueralarm
Wohnraumlüftungsgerät ABH140 stoppt und muss
manuell zurückgesetzt werden.
14 Kontakt BMS (Fehlerausgabe)
15 Anschluss für Fernbedienung
4.5.
ERSATZTEILE
Für das Wohnraumlüftungsgerät ABH140 stehen eine Reihe
von Ersatzteilen zur Verfügung.
Bitte wenden Sie sich dafür an Ihren Fachbetrieb.
Artikel-Nr.
Artikel
ABH140M1
Zuluftventilator
(5800074900)
ABH140M2
Abluftventilator
(5800075000)
ABH140PL
Hauptplatine
(5800075100)
ABH140FB
Fernbedienung
(5800074600)
ABH140G4G4-1
Filterset
ABH140G4F7-1
Filterset Passivhaus
PPFA
Filterabdeckung
PPAS
Anschlussset Kondensat
PPFF
Abluftfeuchtefühler
