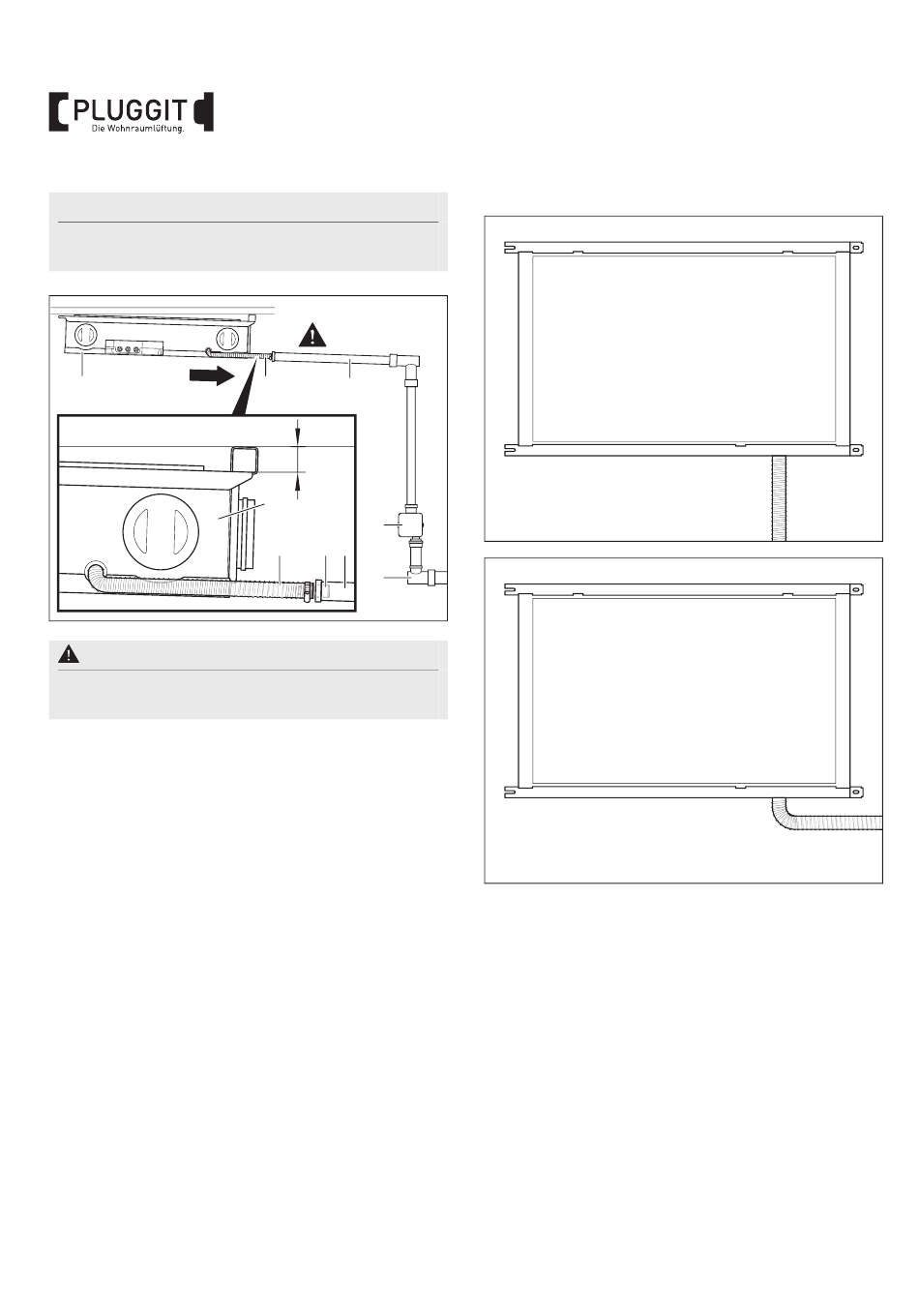

Hinweis:
Die folgende Beschreibung dient als Installationsvor-
schlag für die Installation der Kondensatleitung.
1
Warnhinweis:
Bei der Installation der Kondensatleitung ist unbedingt
ein Gefälle > 1 % einzuhalten.
1. Flexibles Anschlussrohr (2) am Wohnraumlüftungsgerät
ABH140 (1) mit einer handelsüblichen Schlauchschelle,
z.B. 12-20 mm, befestigen.
2. Handelsübliches HT-Rohr DN32 (5) auf den
DN32 Anschlussnippel (3) stecken.
3. Flexibles Anschlussrohr (2) mit dem
Anschlussnippel (3) verbinden und mit einer handelsüb-
lichen Schlauchschelle, z.B. 23-35 mm, befestigen.
4. HT-Rohr DN32 (5) mit Trockensiphon (4) verbinden und
in die Abwasserleitung (6) einsetzen.
14
BIA PluggEasy Basic Wohnraumlüftungsgerät ABH140
> 1%
2
5
20 mm
1
4
2
3
5
6
M+P-26A-2460
Verlegevarianten
M+P-26A-1815
M+P-26A-1816
