- Seite 1 HygienMax Bedienungsanleitung Staubsauger...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines Informationen zur Bedienungsanleitung .......3 Haftung .................3 Hinweise in der Bedienungsanleitung........3 Sicherheit CE-Konformitätserklärung.............4 Bestimmungsgemäße Verwendung........4 Bestimmungswidrige Verwendung........4 Kinder ...................4 Elektrischer Strom..............6 Im Gefahrenfall ..............6 Versand.................6 Bei einem Defekt ..............7 Überblick Zubehör/Sonderzubehör............9 Technische Daten ..............9 Lieferumfang und Funktionen ..........9 Beschreibung..............10 Montage Auspacken ................11 Montieren ................11... -
Seite 3: Allgemeines
Allgemeines Vielen Dank, dass Sie einen Fakir Bodenstaubsauger gewählt haben. Er wurde entwickelt und hergestellt, um Ihnen über viele Jahre einen störungsfreien Betrieb zu leisten. Informationen zur Diese Bedienungsanleitung soll Ihnen den sicheren und best- Bedienungsleitung möglichen Umgang mit dem Gerät ermöglichen. -
Seite 4: Sicherheit
Es ist für eine gewerbliche Nutzung nicht geeignet. Vor Inbetriebnahme prüfen, ob alle Filter richtig eingesetzt sind. Das Gerät darf nicht ohne Filter benutzt werden. Nur Original-Fakir-Filter und Fakir-Zubehörteile verwenden. Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt. - Seite 5 Sicherheit WARNUNG! Verletzungsgefahr durch Einsaugen: ● Niemals Kleidungsstücke, Haare, Augen, Finger oder an- dere Körperteile einsaugen. ● Düsen und Rohr-Enden dürfen niemals in die Nähe von Augen und Ohren gelangen. ● Menschen oder Tiere dürfen mit dem Gerät nicht abge- saugt werden.
-
Seite 6: Elektrischer Strom
Sicherheit Sicherheit Elektrischer Strom ACHTUNG! ● Eine falsche Spannung kann das Gerät zerstören. Betrei- ben Sie das Gerät nur, wenn die auf dem Typenschild an- gegebene Spannung mit der Spannung in Ihrem Haushalt übereinstimmt. ● Die Steckdose muss über einen 16 A-Sicherungsautoma- ten abgesichert sein. -
Seite 7: Bei Einem Defekt
Diese Angaben finden Sie auf dem Typenschild des Gerätes. WARNUNG! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst) ausgeführt werden. Dabei dürfen nur Original-Fakir-Ersatzteile eingesetzt werden. Nicht fach- gerecht reparierte und gewartete Geräte stellen eine Gefahr für den Benutzer dar. -
Seite 8: Überblick
Überblick... -
Seite 9: Zubehör/Sonderzubehör
Überblick Modell: HygienMax Art.-Nr.: 29 05 003 Gehäusefarbe.: Violet --------------------------------------------------------------------------------------------------------------------------- Zubehör/Sonderzubehör Turbobürste schwarz Art.-Nr. 20 18 920 HEPA-Filter Art.-Nr. 20 22 085 Vorfilter (HEPA) Art.-Nr. 29 05 084 Abluftfilter Art.-Nr. 20 22 087 Wasserfiltereinsatz Motorschutzfilter Art.-Nr. 29 05 086 Vliesfiltereinsatz Motorschutzfilter Art.-Nr. -
Seite 10: Beschreibung

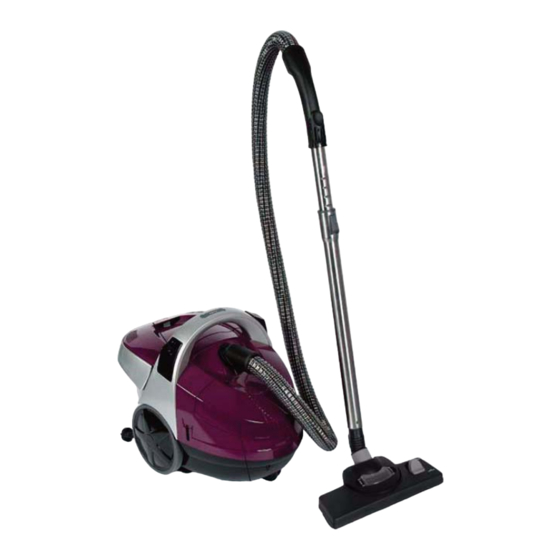

Montage Überblick Beschreibung Der Fakir HygienMax ist ein Nass- / Trockensauger, der durch das Vario-Filtersystem wahlweise mit Wasser- filtration oder Staubbeutel/Vliesfilter betrieben werden kann Das Gerät ist für 3 Funktionen ausgelegt: - Trockenschmutz-Saugen mit Vliesfilterbox und Staub- beutel/Vliesfilter - Trockenschmutz-Saugen mit Wasserfilterbox und... -
Seite 11: Montage
Montage Auspacken Packen Sie das Gerät aus und überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit (siehe “Lieferumfang”). Das Gerät ist im Lieferzustand mit der Wasserfilterbox bestückt. Geben Sie das Verpackungsmaterial sortenrein in die dafür vorgesehenen Sammelbehälter. Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler. -
Seite 12: Zubehör
Zubehör Saugdüsen ACHTUNG! Schalten Sie das Gerät vor dem Wechseln der Düsen aus. Die Bodensaugdüse wahlweise mit Grobschmutz Indika- tor (siehe Pfeil) können Sie mit dem Umschalter zum Saugen von Teppichböden oder Hartböden einstellen. Den Um- schalter können Sie mit dem Fuß betätigen Saugen von Hartböden: •... -
Seite 13: Verwendung Mit Wasserfilterbox
Bedienung Bedienung Verwendung mit Wasserfilterbox ACHTUNG! Schmutzbehälter und Wasserfiltereinsatz bzw. Vliesfilterein- satz können erst nach Entfernen des Saugschlauchs aus dem Gerät genommen werden. Die Wasserfilterbox besteht aus dem Wasserfiltereinsatz mit waschbarer Schaumstoffmanschette und Motorschutz- filter, dem Lamellentrennsteg sowie dem Schmutzbehälter 1. -
Seite 14: Bedienung
Bedienung HINWEIS: Achten Sie immer darauf, dass alle Filter eingesetzt sind, bevor Sie den Staubsauger benutzen. 5. Behälterdeckel • Setzen Sie den Behälterdeckel zuerst hinten mit den bei- den Nasen in die entsprechende Aussparungen im Behäl- ter ein und drücken Sie ihn dann vorne nach unten, bis er hörbar einrastet 6. -
Seite 15: Verwendung Mit Vliesfilterbox
Bedienung Verwendung mit Vliesfilterbox ACHTUNG! Schmutzbehälter und Vliesfiltereinsatz bzw. Wasserfilterein- satz können erst nach Entfernen des Saugschlauchs aus dem Gerät genommen werden. Die Vliesfilterbox besteht aus dem aufklappbaren Vliesfilter- einsatz mit Filterkorb, dem Staubbeutel/Vliesfilter, dem wasch- baren Motorschutzfilter und dem Schmutzbehälter 1. -
Seite 16: Staubsaugen
Bedienung Zubehör Staubsaugen WARNUNG! Prüfen Sie das Gerät und das Netzkabel vor jeder Benut- zung. Ein beschädigtes Gerät birgt Verletzungsrisiken und darf nicht verwendet werden. 1. Zubehör-Depot • Im seitlichen Zubehör-Depot befinden sich Möbelbürste, Fugendüse und Polsterdüse. • Öffnen Sie den Zubehördeckel und wählen sie die benö- tigte Düse. - Seite 17 Bedienung 6. Saugleistungs-Regulierung am Handgriff des Saugschlauchs • max. Saugleistung = Öffnung verschlossen • min. Saugleistung = Öffnung offen 7. Saugrohrlänge einstellen • Drücken Sie mit dem Daumen den Schieber in Pfeilrich- tung. • Fassen Sie mit der anderen Hand das untere Rohr an. Ziehen bzw.
-
Seite 18: Arbeitspausen
Bedienung 10. Bodensaugdüse mit Grobschmutz Indikator • Die Bodensaugdüse kann wahlweise mit Grobschmutz In- dikator bestückt werden. • Drücken Sie Zum Lösen der Blindabdeckung die beiden Laschen und nehmen sie die Blindabdeckung ab, nun set- zen Sie den Grobschmutz-Indikator ein. Hier werden grobe Gegenstände gesammelt, bevor sie in den Staubbeutel bzw. -
Seite 19: Nach Dem Saugen
Bedienung Bedienung Nach dem Saugen WARNUNG! Führen Sie die folgenden Schritte durch, sobald Sie mit dem Saugen aufhören. Lassen Sie das Gerät nie unbeaufsichtigt stehen. 1. Gerät ausschalten Drücken Sie die Fußtaste „Ein/Aus“, um den Bodenstaub- sauger auszuschalten. 2. Kabel aufwickeln •... -
Seite 20: Reinigen
Reinigung und Wartung Nach dem Gebrauch Reinigen WARNUNG! Schalten Sie den Bodenstaubsauger aus und ziehen Sie den Netzstecker, bevor Sie mit Reinigung und Wartung be- ginnen. So verhindern Sie, dass das Gerät versehentlich eingeschaltet wird. ACHTUNG! Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Alkohol. -
Seite 21: Nach Dem Gebrauch
Nach dem Gebrauch • Halten Sie den Filterkorb wie abgebildet und drücken Sie nun von unten gegen den Korb, das Vorderteil [3] des Fil- terkorbes kann nun nach vorne abklappt werden. • Prüfen Sie ob der Staubfilterbeutel (Vliesfilter) voll oder ver- schmutz ist. -
Seite 22: Motorschutzfilter Wechseln Vliesfilterbox
Nach dem Gebrauch Motorschutzfilter wechseln (Vliesfilterbox) • Nehmen Sie den Staubbeutel/Vliesfilter aus dem Filterkorb, indem Sie die Deckelsperre [2] lösen und ihn an der Man- schette aus dem Halter herausziehen [1]. • Öffnen Sie nun den Deckel des Filterkorbs, indem Sie die Deckelsperre [2] in entgegengesetzter Richtung drücken um den Deckel zu öffnen. -
Seite 23: Motorschutzfilter Wechseln Wasserfilterbox
Nach dem Gebrauch Motorschutzfilter wechseln ACHTUNG! (Wasserfilterbox) Wasserfilterbox und Wasserfiltereinsatz können erst nach Entfernen des Saugschlauchs aus dem Gerät genommen werden. • Entfernen Sie zuerst den Saugschlauch nach Drücken der Arretierung. • Behälterdeckel an der hinteren Lasche [1] hoch ziehen dabei “Press”... -
Seite 24: Schaumstoffmanschette Wechseln Wasserfilterbox
Nach dem Gebrauch Schaumstoffmanschette wechseln • Drehen Sie den Wasserfiltereinsatz. Auf der Unterseite be- (Wasserfilterbox) findet sich die waschbare Schaumstoffmanschette. • Ziehen Sie die Schaumstoffmanschette [5] vom Wasser- filtereinsatz ab. • Die Schaumstoffmanschette kann bei Verschmutzung mit lauwarmem fliesendem Wasser [6] und mildem Reini- gungsmittel gewaschen werden. -
Seite 25: Abluftfilter Wechseln
Nach dem Gebrauch Abluftfilter HINWEIS: wechseln Achten Sie immer darauf, dass alle Filter eingesetzt sind, bevor Sie den Staubsauger benutzen. • Entfernen Sie zuerst den Saugschlauch nach Drücken der Arretierung. • Behälterdeckel an der hinteren Lasche hoch ziehen dabei “Press” drücken und abnehmen. •... -
Seite 26: Vorfilter Wechseln
Nach dem Gebrauch HEPA-Filter und Vorfilter wechseln • Öffnen Sie die Filterabdeckung am Geräteboden, durch Verschieben der Arretierung [5] in Pfeilrichtung. • Nehmen Sie den Vorfilter [6] heraus, dieser kann bei Ver- schmutzung mit lauwarmem fliesendem Wasser und mil- dem Reinigungsmittel gewaschen werden. •... -
Seite 27: Wenn Sie Mal Nicht Weiterkommen
(Diese Angaben finden Sie auf dem Typenschild des Ge- rätes.) oder die 7-stellige Ersatzteil-Nummer bereit. ACHTUNG! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst) ausgeführt werden. Dabei dür- fen nur Original-Fakir-Ersatzteile verwendet werden. Nicht fachgerecht reparierte und gewartete Geräte stellen eine Gefahr für den Benutzer dar. - Seite 28 Steckdose führt keinen Strom. dose, bei der Sie sicher sind, dass diese Strom führt. Lassen Sie das Kabel durch Stromkabel ist beschädigt. den Fakir Kundendienst erset- zen. Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Beseitigen Überhitzungsschutz hat ange-...
-
Seite 29: Entsorgung
Entsorgung Entsorgung nach Wenn das Gebrauchsende des Gerätes erreicht ist, insbeson- Gebrauchsende dere wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie das Netzkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land gel- tenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsab- fällen entsorgt werden. -
Seite 30: Garantie
Entsorgung Garantie Gültig in der Bundesrepublik Deutschland. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 1 Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz in Deutsch- land und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden. 2 Wir verpflichten uns, das Gerät bei für Sie kostenfreier Einsendung an uns kostenlos in Stand zu setzen, wenn es infolge Material- oder Montagefehler innerhalb von 24 Monaten (bei gewerblicher Nutzung sowie bei Verwendung zu selbständig beruflichen Zwecken in-... -
Seite 31: Notizen
Garantie Notizen... - Seite 32 Fakir Hausgeräte GmbH Industriestraße 6 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 Fax: +49 7042 / 912-360 © 2011 Fakir-Hausgeräte GmbH www.fakir.de Änderungen vorbehalten info@fakir.de 29 05 994 - 9110 D...
