Pixelansteuerung per DMX
Der DMX MultiPixx Control steuert jeden RGB-Pixel mit 3 DMX-Kanälen an.
Jeweils ein DMX-Kanal wird für Rot, Grün und Blau verwendet.

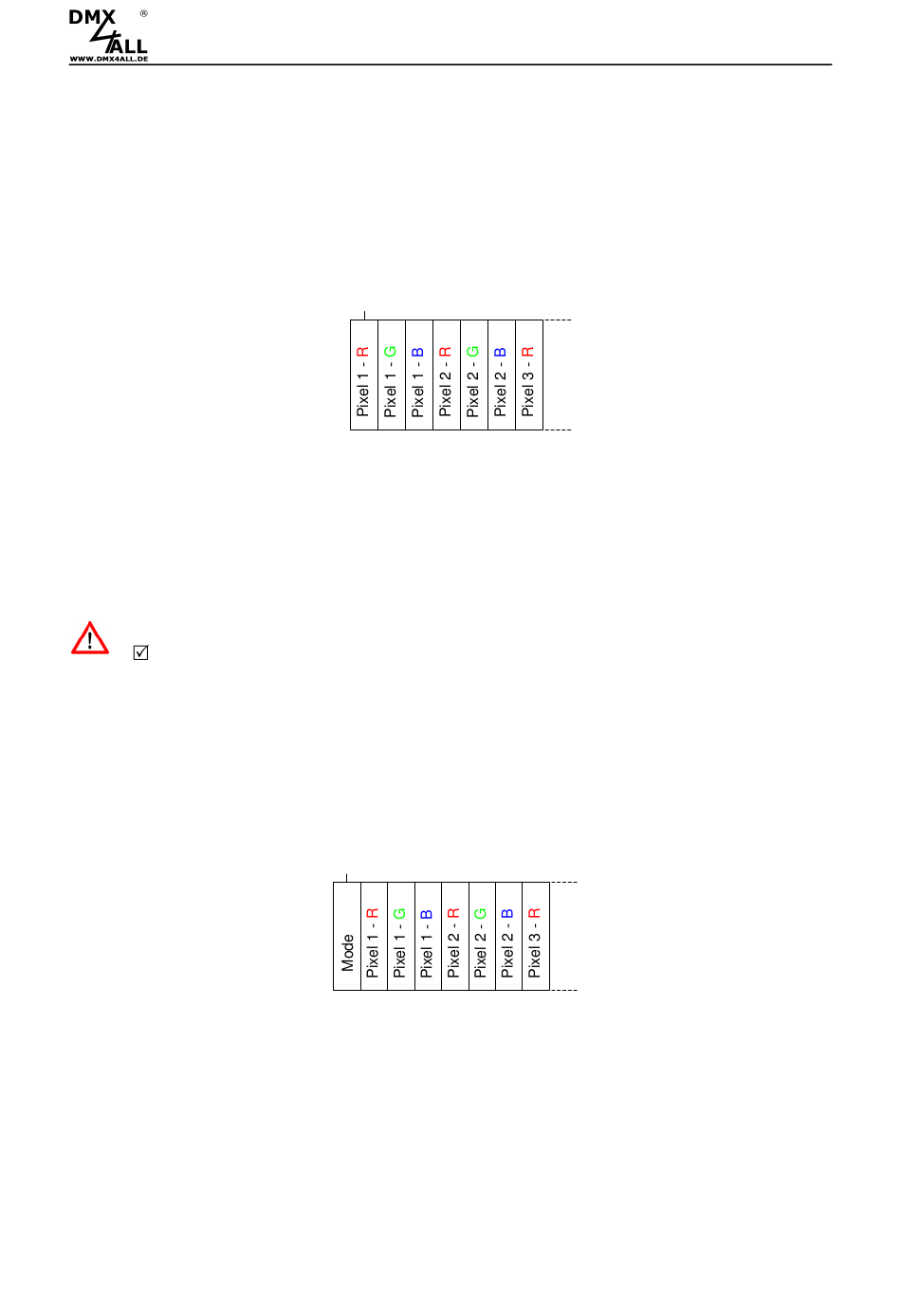

Beginnend ab der Startadresse werden die DMX-Kanäle automatisch den Pixeln
zugeordnet:
DMX MODE-Kanal
Ein zusätzlicher MODE-Kanal kann aktiviert werden um Pixelgruppen
(Pixelabschnitte) zu bilden und die Demoprogramme per DMX aufzurufen.
Aktiviert wird der MODE-Kanal über die erweiterten Einstellungen
(
Enable Mode-Channel).
Weitere Details entnehmen Sie dem Kapitel Erweiterten Einstellungen.
Mit aktiviertem MODE-Kanal bestimmt der DMX-Kanal 1 die Länge des
Pixelabschnitts mit der gleichen Farbe (DMX-Wert 1-127), dabei ist die maximale
Länge 127 Pixel. Die folgenden DMX-Adressen sind dann für die Farbeinstellung
bestimmt. Dabei ist je ein DMX-Kanal für Rot, Grün und Blau vorhanden.
Kanal
Funktion
1
Mode
2
Color
3
4
:::
DMX MultiPixx Control
Startadresse
Startadresse
Wert
0
Länge eines Pixelabschnitts = Alle Pixel
1-127
DMX-Wert = Länge eines Pixelabschnitts
128-255
siehe Demoprogramme per DMX
0-255
Pixel 1 Rot
0-255
Pixel 1 Grün
0-255
Pixel 1 Blau
:::
:::
Rot/Grün/Blau für jedes Pixel
8
