DMX4ALL MultiPixx Control Bedienungsanleitung Seite 5

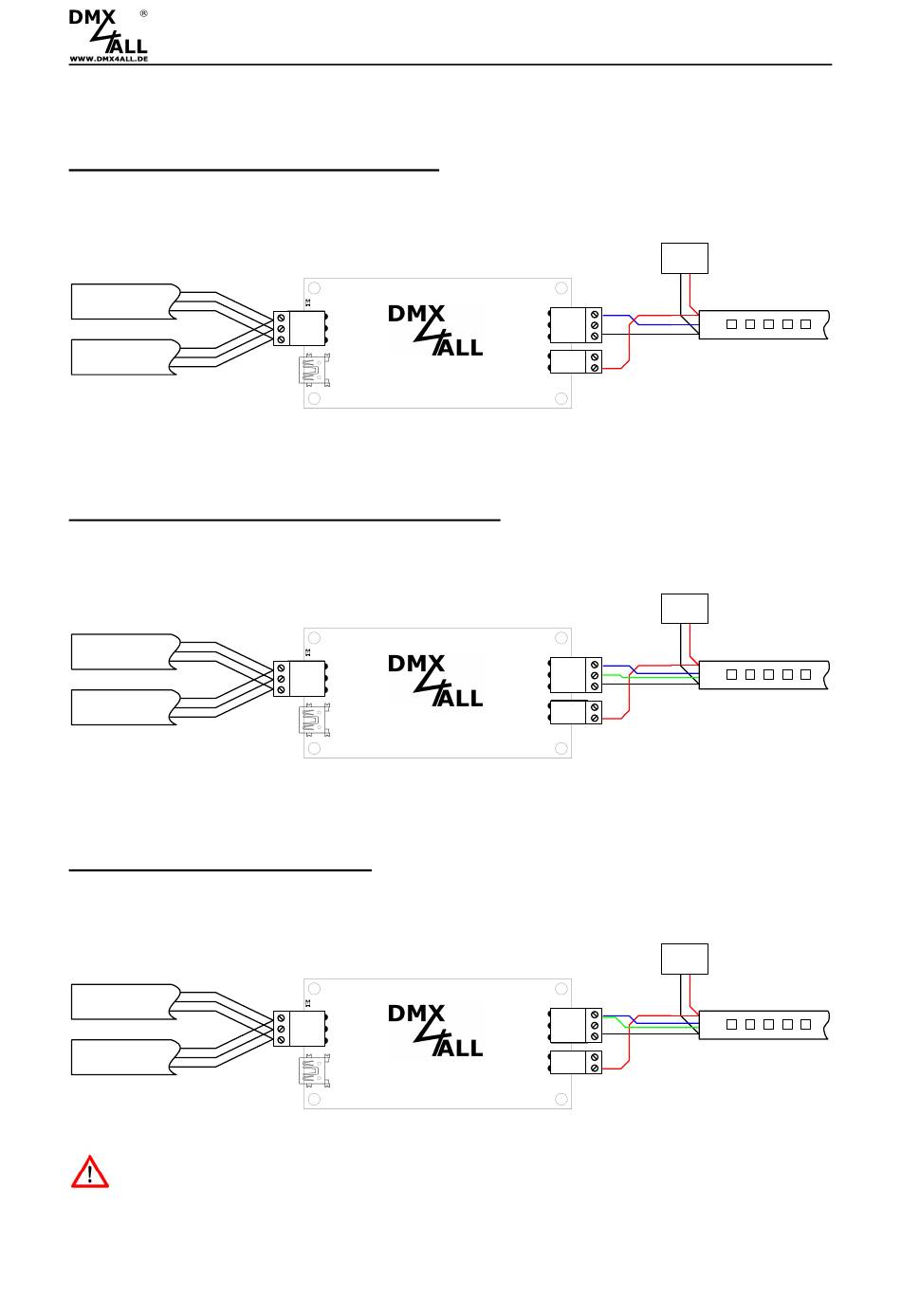

Anschlussbeispiele
Stripes mit einem Steuersignal (DATA)
z.B. WS2811 / WS2812(B) / SK6812 / TM1804 / APA-104
DMX IN
DMX OUT
Stripes mit zwei Steuersignalen (CLK+DATA)
z.B. WS2801 / SK9822 / APA-102
DMX IN
DMX OUT
Stripes mit zwei Steuersignalen
WS2813 / SK9622
DMX IN
DMX OUT
Für den Anschluss des LED-Strips am Controller beachten Sie die Angaben
des Herstellers des LED-Stripes. Die Darstellungen sind auf Basis der von uns
angebotenen bzw. getesteten LED-Stripes erstellt.
DMX MultiPixx Control
GND
DMX-
DMX+
DMX MultiPixx Control
GND
DMX-
DMX+
DMX MultiPixx Control
GND
DMX-
DMX+
DMX MultiPixx Control
5V
DATA
CLK
GND
GND
5-12V
5V
DATA
CLK
GND
GND
5-12V
5V
DATA
CLK
GND
GND
5-12V
5
5V
DI
GND
LED-Stripe
5V
DI
CI
GND
LED-Stripe
5V
D1
D2
GND
LED-Stripe
