DMX-Adressierung

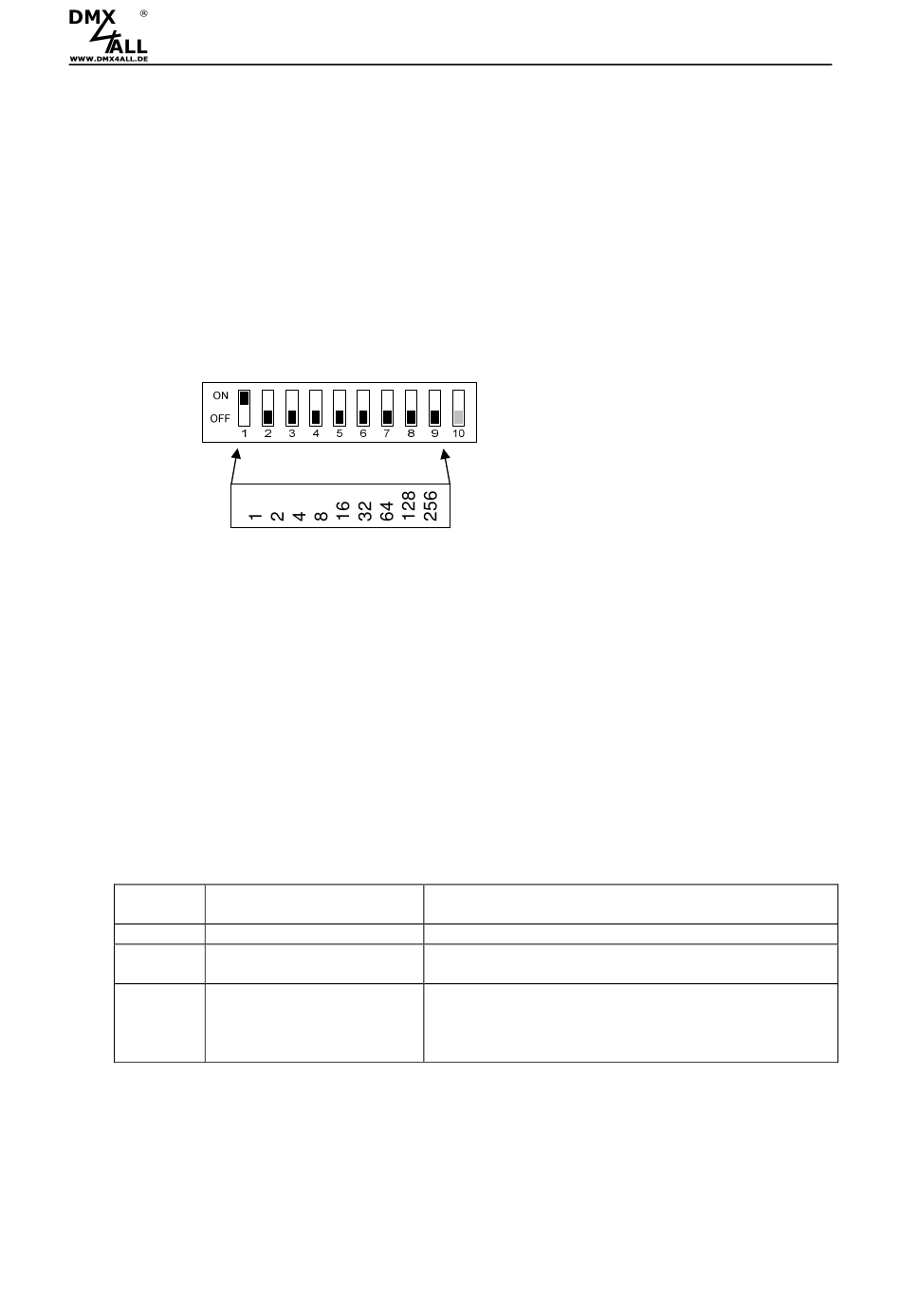

Die DMX-Startadresse ist über die Schalter 1 bis 9 einstellbar.
Dabei hat der Schalter 1 die Wertigkeit 2
usw. bis zum Schalter 9 mit der Wertigkeit 2
stehenden Schalter entspricht der Startadresse.
Der Schalter 10 ist für die Demoprogramme reserviert und muss im DMX-Betrieb auf
OFF stehen.

LED-Anzeige-Codes

Die integrierte LED ist eine Multifunktions-Anzeige.
Im normalen DMX-Betrieb leuchtet die LED ununterbrochen.
Weiterhin werden Ereignisse über die LED signalisiert. In diesem Fall leuchtet die
LED in kurzen Abständen auf und bleibt dann für längere Zeit aus. Die Anzahl der
Blinkimpulse entspricht der Ereignisnummer:
Ereignis- Bezeichnung
Nummer
1 Kein DMX-Signal
2 Adressierungsfehler
3 DMX-Signalfehler
DMX MultiPixx Control
0
(=1), der Schalter 2 die Wertigkeit 2
8
(=256). Die Summe der auf ON
Beschreibung
Es wurde kein DMX-Signal erkannt.
Überprüfen Sie, ob eine gültige DMX-Startadresse
über die DIP-Schalter eingestellt ist.
Es wurde ein ungültiges DMX-Eingangssignal
festgestellt. Vertauschen Sie die Signalleitungen an
den Pins 2 und 3 oder verwenden Sie ein gedrehtes
Anschlusskabel.
6
1
(=2)
