Erweiterte Einstellungen

Für die erweiterten Einstellungen wird eine USB-Verbindung zu einem PC mit
dem Programm DMX-Configurator benötigt.
Die erweiterten Einstellungen ermöglichen weitere Funktionen des MultiPixx DMX-
Controller zu verwenden. Diese Einstellungen werden nicht über die Jumper oder
Schalter vorgenommen sondern über die Software DMX-Configurator.
Gehen Sie wie folgt vor um die erweiterten Einstellungen vorzunehmen:
Schließen Sie den DMX MultiPixx Control per USB am PC an
-
Es wird ein USB-Kabel mit MiniB-Stecker benötigt
Installieren Sie den USB-Treiber wenn dieser noch nicht vorhanden ist
Starten Sie das Programm DMX-Configurator
-
Dieses steht als Download auf www.dmx4all.de zur Verfügung
Stellen Sie Verbindung mit dem DMX MultiPixx Control im DMX-Configurator
-
her

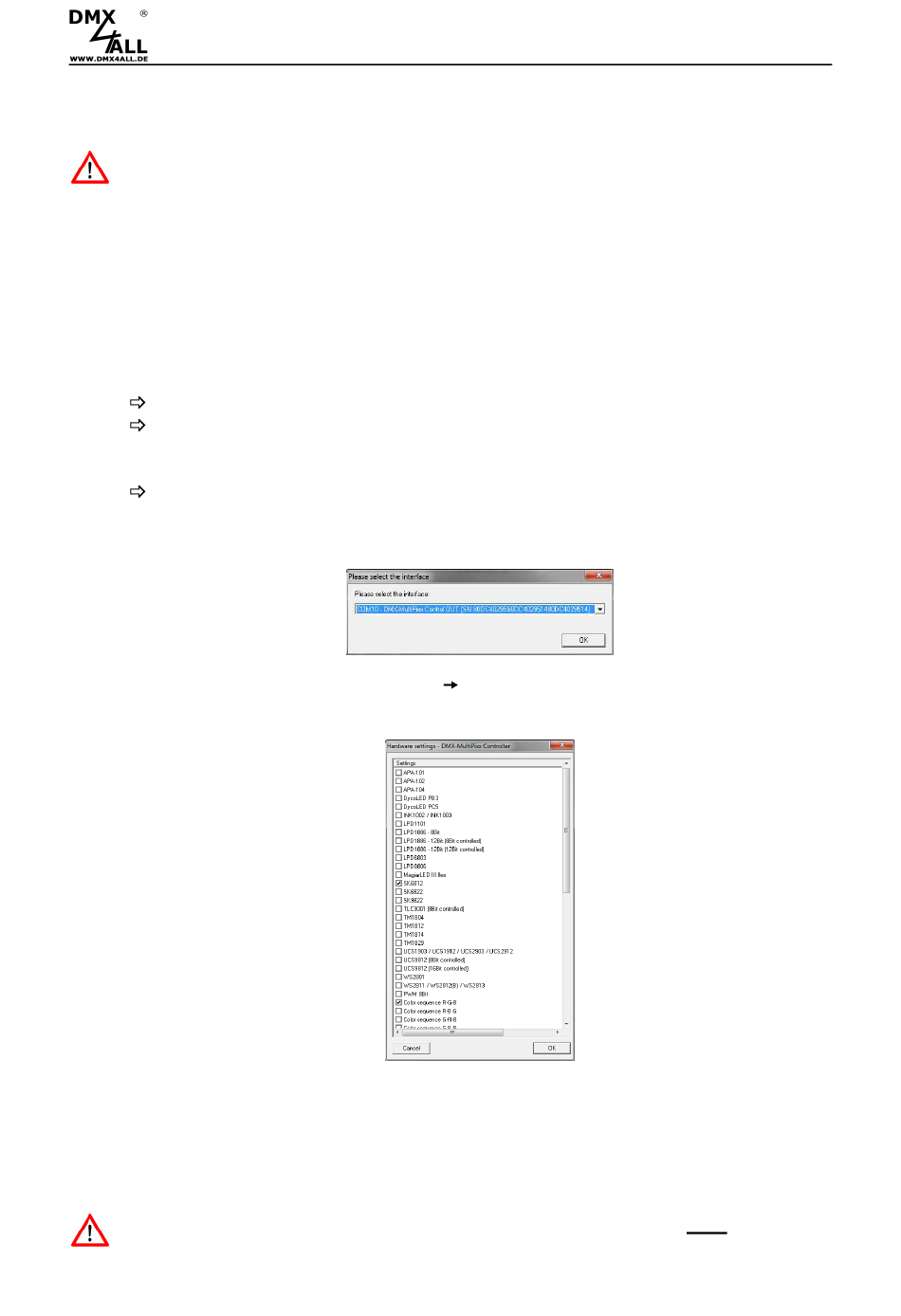

Rufen Sie den Menüpunkt Settings Hardware Settings auf
-
- Hier können die erweiterten Einstellungen vorgenommen werden
- Durch klicken auf OK werden die Einstellungen an den DMX MultiPixx Control
übertragen und gespeichert
Entfernen Sie alle Jumper für die Einstellung des LED-Stripe Type, um die
-
erweiterten Einstellungen zu verwenden
Damit die gespeicherten Einstellungen verwendet werden darf kein Jumper für
den LED-Stripe Typ (Jumper 1-6) gesteckt sein !
DMX MultiPixx Control
(nicht im Lieferumfang enthalten)
10
