16_Programm

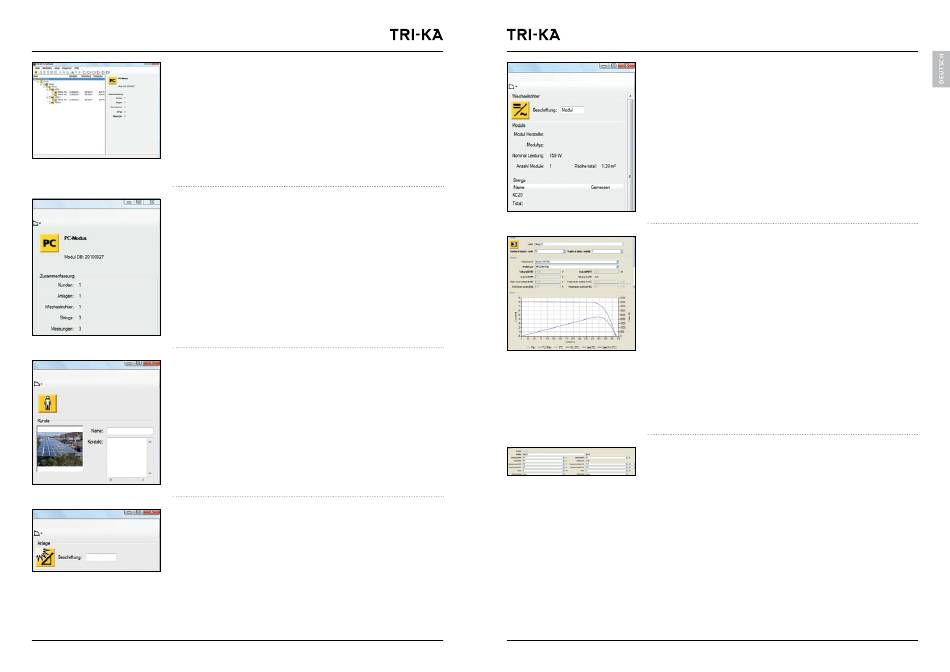

3.12 datenbereich

Die Anzeige und Eingabemöglichkeiten im Datenbereich hängen
vom gewählten Punkt im Navigationsbereich ab. Wird im Naviga-
tionsbereich auf einen Kunden geklickt, werden im Datenbereich
die Kundendaten angezeigt. Bei Auswahl einer Anlage werden
die entsprechenden Anlagendaten dargestellt. Selbes gilt für Wech-
selrichter, Strings und die einzelnen Messungen. Nachfolgend
werden die Datenbereiche der Ebenen vorgestellt, die im Naviga-
tionsbereich gewählt werden können.
sd-Modus /pc-Modus
Während im oberen Bereich des Fensters allgemeine Daten wie
Datenträgerbezeichnung, Speicherplatz, Firmwareversion und
Version der Moduldatenbank angezeigt werden, gibt die Zusam-
menfassung im unteren Teil des Fensters einen Überblick über die
hinterlegten Messdaten. In der Zusammenfassung werden die An-
zahl der Kunden, der verschiedenen Anlagen, der Wechselrichter
und Strings sowie der durchgeführten Messungen angezeigt. Mit
dem Button Auswerfen kann die SD-Karte ausgeworfen werden.
Kunde
Neben der Ansicht der bereits angegebenen Kundendaten kön-
nen diese auch verändert und ergänzt werden. Während bei der
Messung im TRI-KA nur der Kundenname angegeben werden
kann, können nun auch weitere Kundendaten eingetragen wer-
den. Durch einen Klick auf das Feld links neben den Eingabefel-
dern kann eine Grafik, wie zum Beispiel ein Bild der Anlage hin-
zugefügt werden. Die hier eingegebenen Daten erscheinen in
den jeweiligen Protokollen.
anlage
In der Ansicht der Anlagendaten kann die Beschriftung der Anla-
ge eingesehen und geändert werden. Die hier angegebene Be-
zeichnung ermöglicht es, verschiedene Anlagen eines Kunden
gezielt zu verwalten.
wechselrichter
Neben der Ansicht und der Möglichkeit zur Änderung der Be-
zeichnung des Wechselrichters werden sowohl Modulhersteller,
Modultyp, die nominale Leistung sowie die Gesamtanzahl der in-
stallierten Module am Wechselrichter und deren installierten Flä-
che angezeigt. Nachfolgend kann eine Übersicht der Daten der
gemessenen Strings eingesehen werden.
string
Im ersten Eingabefeld kann die Bezeichnung des Strings einge-
sehen und geändert werden. Die Daten Anzahl Module Reihe,
Anzahl Strings Parallel werden für die STC-Berechnung der ge-
messenen Daten benötigt.
Im folgenden Dialog werden Angaben zu den verwendeten Mo-
dulen angezeigt. Durch die Angabe von Hersteller und Modultyp
werden die entsprechenden technischen Daten aus der Daten-
bank geladen.
Ist ein Modul nicht in der Datenbank vorhanden, so kann eine
Kennlinienmessung mit dem Dummy-Modul TRITEC durchgeführt
werden. Bei Verwendung des Dummy-Moduls wird im Kenn-
linien-Diagramm keine Idealkennlinie des Herstellers angezeigt.
eigenes Modul
Um ein eigenes Modul in der Datenbank anzulegen oder auszu-
wählen, muss als Hersteller Customer gewählt werden. Anschlie-
ßend kann ein neues Modul mit dem Icon Hinzufügen erstellt
werden. Alle Moduldaten und -parameter von den Eingabefel-
dern des neuen Moduls müssen eingegeben werden. Die manuell
erstellten Module können nur im Hersteller Costumer angewählt
werden.
Neu angelegte Module werden direkt im SD- bzw. PC-Modus ge-
speichert. Mit den Icon Export und anschließend Import können
die Moduldaten in die andere Betriebsart exportiert werden. Bit-
te informieren Sie die Firma TRITEC bei fehlenden Modulen in der
Modul-Datenbank, so dass diese aktualisiert werden kann!
