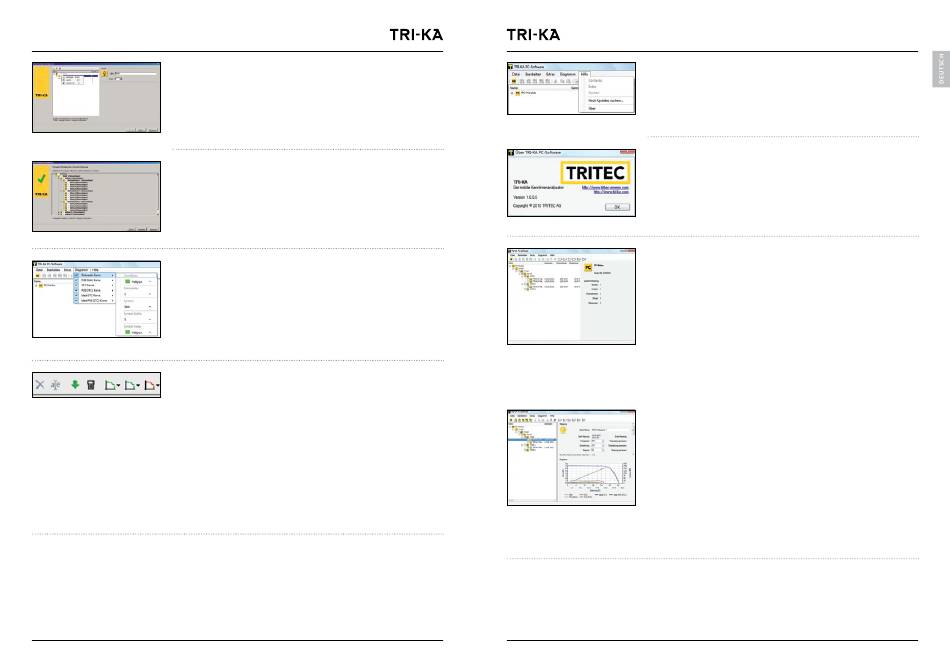

12_Programm
Mit dem Symbol Hinzufügen kann die Baumstruktur bei jeder
Hie rarchie beliebig erweitert werden, bis die gesamte Anlage er-
fasst ist.
Zur Konfiguration gelangen Sie durch den Klick auf Weiter rechts
unten im Wizard.
Die Anlage wird nun zusammenfassend dargestellt. Für nachträg-
liche Änderungen klicken Sie auf Zurück, andernfalls auf Fertig-
stellen.
3.5 Menüleiste – diagramm
In der Menüleiste Diagramm können die Darstellungseigenschaf-
ten der verschiedenen Kennlinien eingestellt und angepasst wer-
den. Um die jeweilige Kennlinie im Diagramm anzuzeigen, muss
diese mit einem Haken selektiert sein. Bei den jeweiligen Kurven
können die Linienfarbe, die Strichstärke, das Diagrammsymbol
sowie dessen Größe und Farbe eingestellt werden.
3.6 Menüleiste – tRi-Ka (optional)
Die Anzeige TRI-KA und die beiden Icons Import und Info werden
in der Menüleiste angezeigt, sobald das TRI-SEN Vorgängermo-
dell an einem USB-Port angeschlossen ist.
import
Ermöglicht das Importieren von Messdaten des TRI-KA Vorgän-
germodells. Die jeweiligen Messdaten können im PC-Modus oder
auf der SD-Karte gespeichert werden.
info
Zeigt die Geräteinformationen des TRI-KA an.
3.7 Menüleiste – hilfe
nach updates suchen
Die manuelle Überprüfung nach neuen Versionen der PC-Soft-
ware, TRI-KA Firmware und Modul-Datenbank kann durch einen
Klick auf die Schaltfläche nach Updates suchen gestartet werden.
Über
Im Menüpunkt Über werden die aktuelle Version der PC-Software
und weitere Informationen zur Software angezeigt.
3.8 Benutzerführung
Die Software kann die Messdaten in zwei Betriebarten speichern:
• PC-Modus
Die Betriebsart wird für die Verwaltung der Messdaten
von dem Vorgängermodell verwendet. In diesem Fall
werden die Messdaten lokal auf der Festplatte gespeichert.
• SD-Modus
Die Betriebsart wird für die Verwaltung der Messdaten des
aktuellen Modells verwendet. Hierzu muss die SD-Karte im
PC oder dem Kartenlesegerät eingelegt sein.
Auf der SD-Karte können auch Messdaten des TRI-KA
Vorgängermodells gespeichert und ausgewertet werden.
Bei beiden Betriebsarten werden die Kundendaten mit allen
gespeicherten Messungen im linken Fensterausschnitt angezeigt.
Durch Auswählen des jeweiligen Kunden, der Anlage, des Wech-
selrichters und des Strings werden die jeweiligen Ergebnisse und
Optionen im rechten Fensterausschnitt angezeigt. Nach der ent-
sprechenden Auswahl der gewünschten Ansicht können diese Da-
ten eingesehen und bearbeitet werden.
Der Datenaustausch einzelner Messungen und Hierarchieebenen
zwischen beiden Modi erfolgt über die Funktionen Exportieren
und Importieren.
Programm_13
