40_Logiciel
la perte en ligne du câble pV
Comme dernière variable, la perte en ligne peut être incluse dans
le calcul de la chaîne. En cochant la case, la configuration est acti-
vée ainsi que les champs de saisie. Alors que la longueur des lignes
positives et négatives entre l'appareil de mesure et le panneau
doit être saisie dans les champs A et B, la section du câble et sa
résistance spécifique sont indiquées dans les deux champs sui-
vants.
La résistance spécifique du cuivre est de 0,0178 Ωmm²/m et celle
de l'aluminium de 0,0278 Ωmm²/m.
Le diagramme montre les courbes caractéristiques idéales du fa-
bricant du panneau sélectionné en conditions CTS (courbe carac-
téristique bleue).
Si d'autres courbes caractéristiques sont activées dans la barre de
menu diagrammes, celles-ci s'affichent également dans le dia-
gramme.
Mesure
Une dénomination peut être assignée à chaque mesure. La déno-
mination est automatiquement définie dans le TRI-KA, mais elle
peut être au besoin modifiée. Ensuite les données transmises par
le TRI-KA et le TRI-SEN (comme les courbes caractéristiques, la tem-
pérature mesurée, le rayonnement et l'inclinaison du TRI-SEN)
sont affichées. Ces informations peuvent être saisies manuelle-
ment au cas où il n'y aurait pas eu de mesures effectuées au
moyen du TRI-SEN. Toute modification manuelle des données de
mesure est stipulée dans le protocole.
Ensuite, les valeurs TCS calculées sont affichées et comparées aux
données du fabricant de panneaux. Après affichage des versions
du TRI-KA et du TRI-SEN ayant servi aux mesures des données, il
est possible d'apporter des remarques sur le procédé de mesure
et sur les mesures.

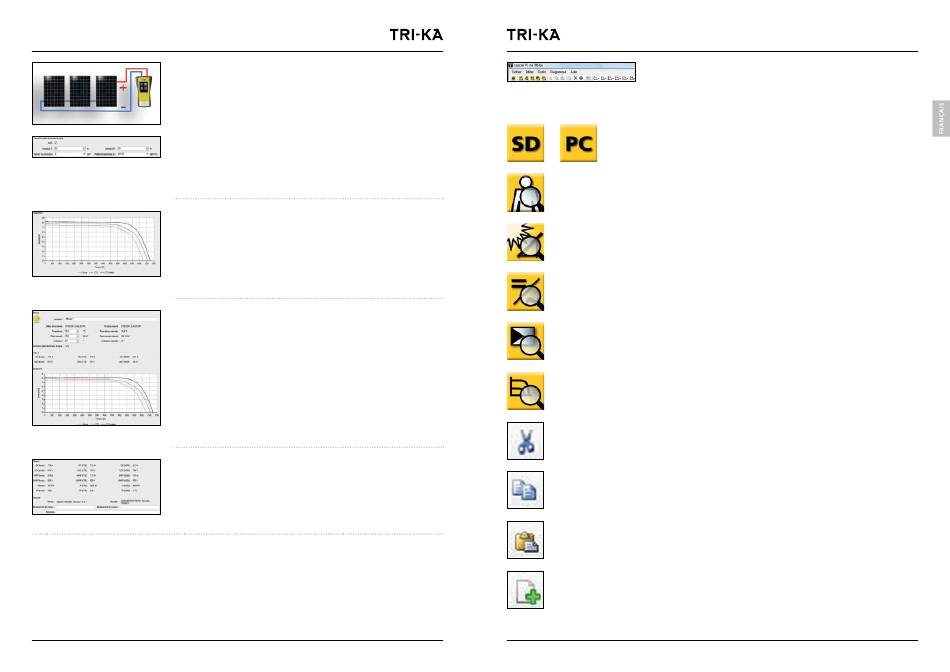

3.13 Barre d'outils

La barre d'outils en haut de l'écran permet d'accéder rapidement
aux fonctions les plus fréquemment utilisées du logiciel. Ces fonc-
tions sont brièvement décrites ci-après :
Mode de fonctionnement carte sd/pc
Passage du mode de fonctionnement carte SD à PC (voir égale-
ment chapitre 3.2).
imprimer le protocole client
Impression du protocole client des installations sélectionnés (voir
également chapitre 3.2).
imprimer le protocole d'installation
Impression du protocole d'installation des onduleurs selectionnés
(voir également chapitre 3.2).
imprimer le protocole d'onduleur
Impression du protocole d'onduleur de la chaîne selectionnée
(voir également chapitre 3.2).
imprimer le protocole de chaîne
Impression du protocole de chaîne de la mesure sélectionnée (voir
également chapitre 3.2).
imprimer le protocole de mesure
Impression des données avec représentation graphique de la me-
sure sélectionnée (voir également chapitre 3.2).
couper
Suppression de la sélection et mémorisation de celle-ci dans le
presse-papiers.
copier
Copie de la sélection dans le presse-papiers.
insérer
Insertion de données provenant du presse-papiers à l'emplace-
ment courant.
ajouter
Permet d'ajouter de nouveaux objets/niveaux dans l'arbores-
cence.
Logiciel_41
