pérdida de conducción del conductor fotovoltaico
Como última variable, puede ser incluida la pérdida de conduc-
ción del conductor fotovoltaico en la calculación de las cadenas.
Marcando con el gancho se activarán las configuraciones y se de-
jarán libres las casillas de entrada. Mientras que en las casillas A y
B se deberá ingresar la correspondiente longitud de línea de las
líneas positivas y negativas desde el medidor al panel, en las dos
casillas siguientes se deberá ingresar la sección transversal del ca-
ble y la resistencia específica.
La resistencia específica del cobre es de 0,0178 Ωmm²/m, la resis-
tencia específica del aluminio, de 0,0278 Ωmm²/m.
El diagrama muestra las curvas características ideales del panel se-
leccionado bajo las condiciones STC del fabricante (curva caracte-
rística azul). Si se encuentran activadas otras curvas características
en la barra de menú Diagrama, éstas aparecerán igualmente en
Diagrama.
Medición
A cada medición puede ser asignada una denominación. En el
TRI-KA la denominación se define automáticamente, sin embar-
go, si es necesario puede ser modificada. A continuación, se mues-
tran los datos obtenidos por el TRI-KA y el TRI-SEN, como medi-
ción de curvas características, temperatura registrada, radiación e
inclinación del TRI-SEN. Estas informaciones también pueden ser
ingresadas en forma manual, en caso de que las mediciones no
hayan sido llevadas a cabo con el TRI-SEN. Si los datos de medición
se modifican manualmente, éstos se marcan en el protocolo.
Seguidamente, se mostrarán los valores STC calculados y las infor-
maciones del fabricante de paneles. Después de la visualización
de las versiones de TRI-KA y TRI-SEN con las cuales se han realiza-
do las mediciones, se podrán hacer observaciones manualmente
acerca de la medición y del tipo de medición.

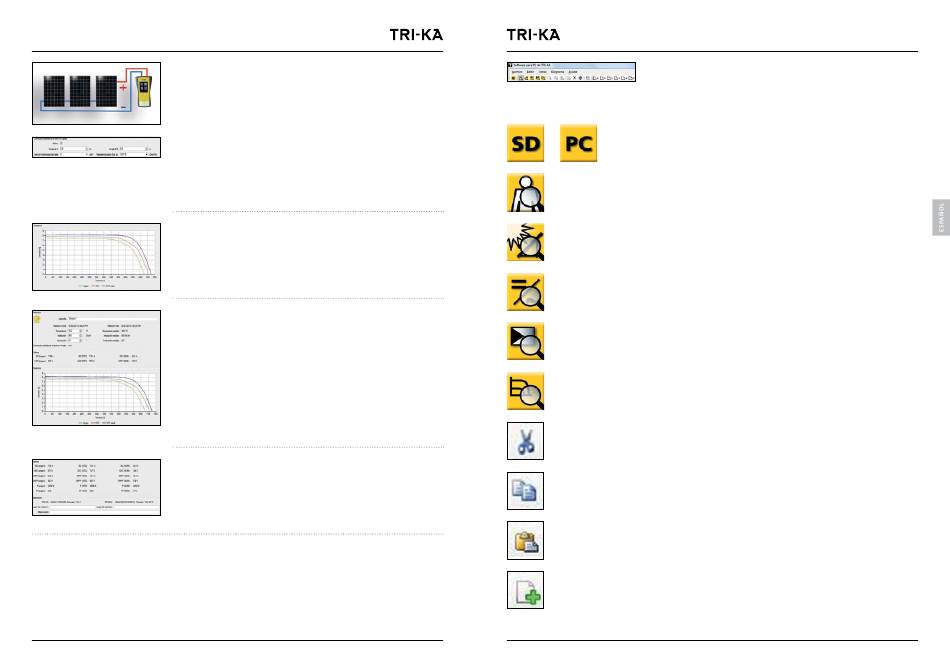

3.13 Barra de íconos
La barra de íconos en el borde superior de la pantalla ofrece ac-
ceso rápido a las funciones más utilizadas del software. Éstas se-
rán descritas brevemente a continuación.
Modo de operación sd/modo de operación pc
Cambio entre el modo de operación SD / modo PC (véase también
capítulo 3.2).
imprimir protocolo de cliente
Imprime el protocolo de cliente de la instalación seleccionada
(véase también capítulo 3.2).
imprimir protocolo de instalación
Imprime el protocolo de la instalación del inversor seleccionado
(véase también capítulo 3.2).
imprimir protocolo de inversor
Imprime el protocolo de inversor de la cadena seleccionada (véa-
se también capítulo 3.2).
imprimir protocolo de cadena
Imprime el protocolo de la cadena de la medición seleccionada
(véase también capítulo 3.2).
imprimir protocolo de medición
Imprime los datos con la representación gráfica de la medición
seleccionada (véase también capítulo 3.2).
cortar
Toma datos de entrada de la posición marcada y los almacena en
la memoria intermedia.
copiar
Copia datos de entrada de la posición marcada y los almacena en
la memoria intermedia.
insertar
Inserta datos de la memoria intermedia en la posición marcada.
agregar
Ofrece la posibilidad de añadir objetos nuevos o niveles a la
estructura de árbol.
