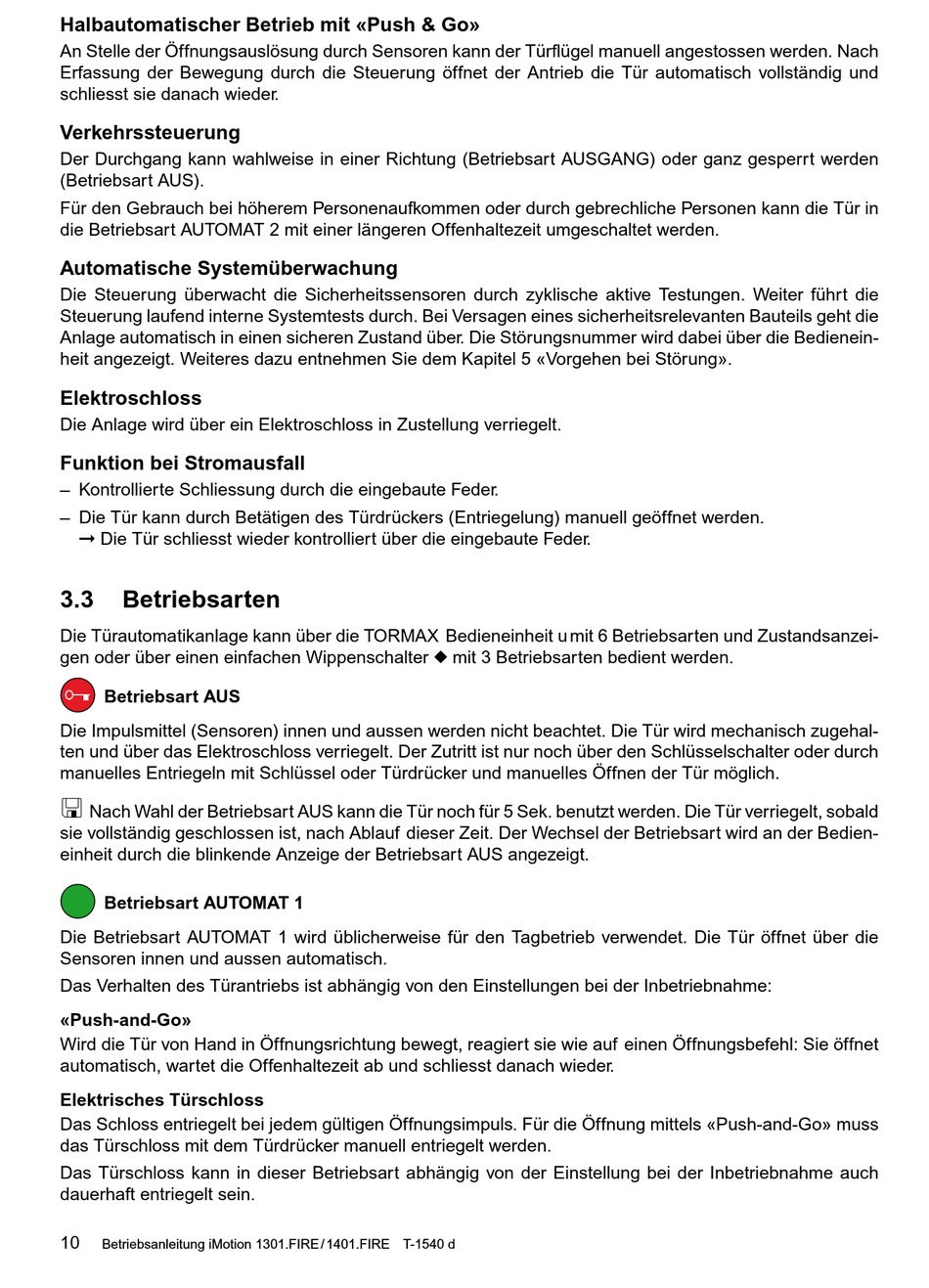

Halbautomatischer Betrieb mit «Push & Go»
An Stelle der Öffnungsauslösung durch Sensoren kann der Türflügel manuell angestossen werden. Nach
Erfassung der Bewegung durch die Steuerung öffnet der Antrieb die Tür automatisch vollständig und
schliesst sie danach wieder.
Verkehrssteuerung
Der Durchgang kann wahlweise in einer Richtung (Betriebsart AUSGANG) oder ganz gesperrt werden
(Betriebsart AUS).
Für den Gebrauch bei höherem Personenaufkommen oder durch gebrechliche Personen kann die Tür in
die Betriebsart AUTOMAT 2 mit einer längeren Offenhaltezeit umgeschaltet werden.
Automatische Systemüberwachung
Die Steuerung überwacht die Sicherheitssensoren durch zyklische aktive Testungen. Weiter führt die
Steuerung laufend interne Systemtests durch. Bei Versagen eines sicherheitsrelevanten Bauteils geht die
Anlage automatisch in einen sicheren Zustand über. Die Störungsnummer wird dabei über die Bedienein-
heit angezeigt. Weiteres dazu entnehmen Sie dem Kapitel 5 «Vorgehen bei Störung».
Elektroschloss
Die Anlage wird über ein Elektroschloss in Zustellung verriegelt.
Funktion bei Stromausfall
– Kontrollierte Schliessung durch die eingebaute Feder.
– Die Tür kann durch Betätigen des Türdrückers (Entriegelung) manuell geöffnet werden.
Die Tür schliesst wieder kontrolliert über die eingebaute Feder.
3.3
Betriebsarten
Die Türautomatikanlage kann über die TORMAX Bedieneinheit u mit 6 Betriebsarten und Zustandsanzei-
gen oder über einen einfachen Wippenschalter u mit 3 Betriebsarten bedient werden.
Betriebsart AUS
Die Impulsmittel (Sensoren) innen und aussen werden nicht beachtet. Die Tür wird mechanisch zugehal-
ten und über das Elektroschloss verriegelt. Der Zutritt ist nur noch über den Schlüsselschalter oder durch
manuelles Entriegeln mit Schlüssel oder Türdrücker und manuelles Öffnen der Tür möglich.
<
Nach Wahl der Betriebsart AUS kann die Tür noch für 5 Sek. benutzt werden. Die Tür verriegelt, sobald
sie vollständig geschlossen ist, nach Ablauf dieser Zeit. Der Wechsel der Betriebsart wird an der Bedien-
einheit durch die blinkende Anzeige der Betriebsart AUS angezeigt.
Betriebsart AUTOMAT 1
Die Betriebsart AUTOMAT 1 wird üblicherweise für den Tagbetrieb verwendet. Die Tür öffnet über die
Sensoren innen und aussen automatisch.
Das Verhalten des Türantriebs ist abhängig von den Einstellungen bei der Inbetriebnahme:
«Push-and-Go»
Wird die Tür von Hand in Öffnungsrichtung bewegt, reagiert sie wie auf einen Öffnungsbefehl: Sie öffnet
automatisch, wartet die Offenhaltezeit ab und schliesst danach wieder.
Elektrisches Türschloss
Das Schloss entriegelt bei jedem gültigen Öffnungsimpuls. Für die Öffnung mittels «Push-and-Go» muss
das Türschloss mit dem Türdrücker manuell entriegelt werden.
Das Türschloss kann in dieser Betriebsart abhängig von der Einstellung bei der Inbetriebnahme auch
dauerhaft entriegelt sein.
10
Betriebsanleitung iMotion 1301.FIRE / 1401.FIRE T-1540 d
