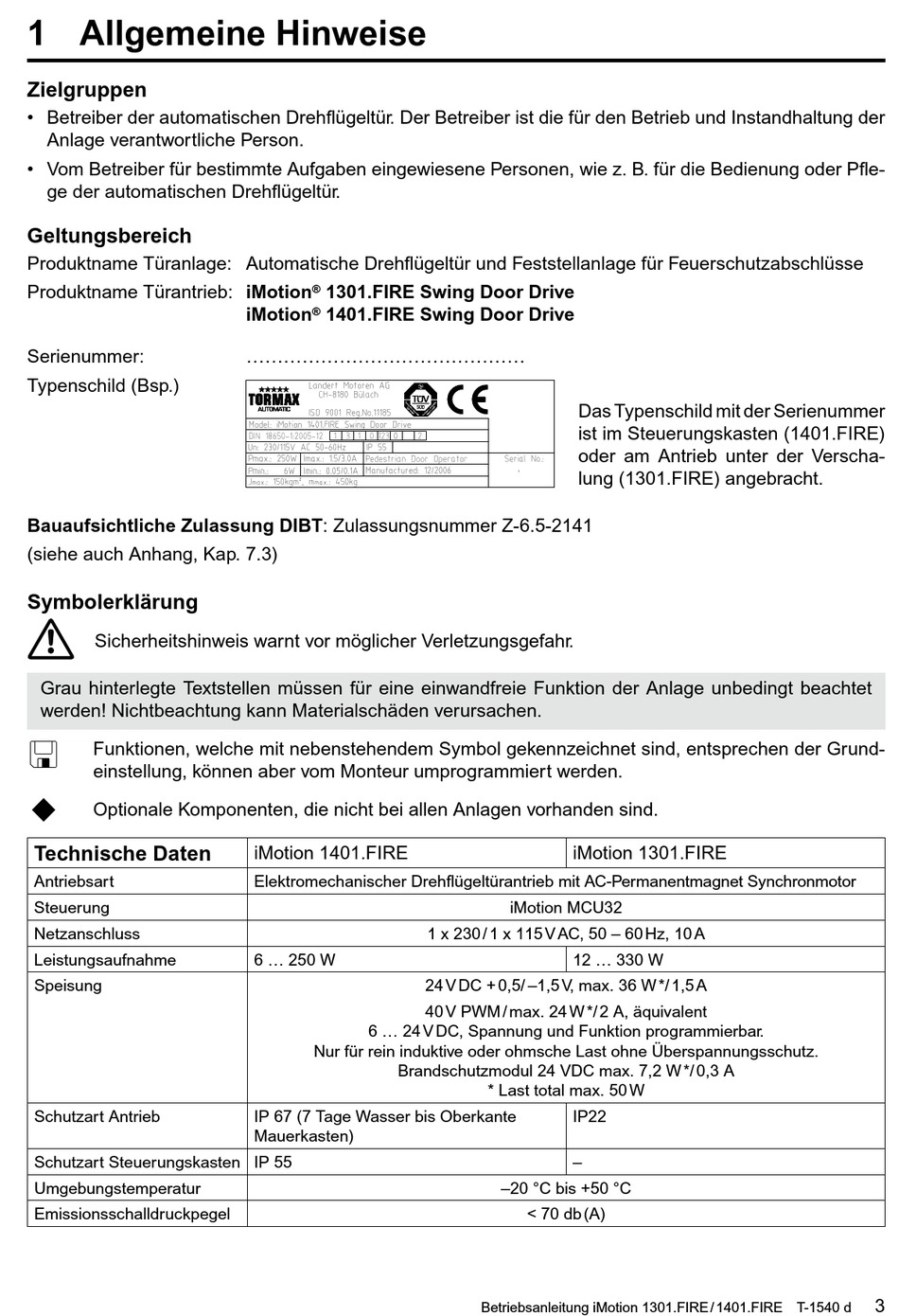

1 Allgemeine Hinweise
Zielgruppen
• Betreiber der automatischen Drehflügeltür. Der Betreiber ist die für den Betrieb und Instandhaltung der
Anlage verantwortliche Person.
• Vom Betreiber für bestimmte Aufgaben eingewiesene Personen, wie z. B. für die Bedienung oder Pfle-
ge der automatischen Drehflügeltür.
Geltungsbereich
Produktname Türanlage: Automatische Drehflügeltür und Feststellanlage für Feuerschutzabschlüsse
Produktname Türantrieb: iMotion
Serienummer:
Typenschild (Bsp.)
Bauaufsichtliche Zulassung DIBT: Zulassungsnummer Z-6.5-2141
(siehe auch Anhang, Kap. 7.3)
Symbolerklärung
Sicherheitshinweis warnt vor möglicher Verletzungsgefahr.
Grau hinterlegte Textstellen müssen für eine einwandfreie Funktion der Anlage unbedingt beachtet
werden! Nichtbeachtung kann Material schäden verur sachen.
<
Funktionen, welche mit nebenstehendem Symbol gekennzeichnet sind, entsprechen der Grund-
einstel lung, können aber vom Monteur umprogrammiert werden.
Optionale Komponenten, die nicht bei allen Anlagen vorhanden sind.
Technische Daten
Antriebsart
Steuerung
Netzanschluss
Leistungsaufnahme
Speisung
Schutzart Antrieb
Schutzart Steuerungskasten IP 55
Umgebungstemperatur
Emissionsschall druckpegel
1301.FIRE Swing Door Drive
®
iMotion
1401.FIRE Swing Door Drive
®
.............................................
iMotion 1401.FIRE
Elektromechanischer Drehflügeltürantrieb mit AC-Permanentmagnet Synchronmotor
6 ... 250 W
6 ... 24 V DC, Spannung und Funktion programmierbar.
Nur für rein induktive oder ohmsche Last ohne Überspannungsschutz.
Brandschutzmodul 24 VDC max. 7,2 W */ 0,3 A
IP 67 (7 Tage Wasser bis Oberkante
Mauerkasten)
Das Typenschild mit der Serienummer
ist im Steuerungskasten (1401.FIRE)
oder am Antrieb unter der Verscha-
lung (1301.FIRE) angebracht.
iMotion 1301.FIRE
iMotion MCU32
1 x 230 / 1 x 115 V AC, 50 – 60 Hz, 10 A
12 ... 330 W
24 V DC + 0,5/ –1,5 V, max. 36 W */ 1,5 A
40 V PWM / max. 24 W */ 2 A, äquivalent
* Last total max. 50 W
IP22
–
–20 °C bis +50 °C
< 70 db (A)
Betriebsanleitung iMotion 1301.FIRE / 1401.FIRE T-1540 d
3
