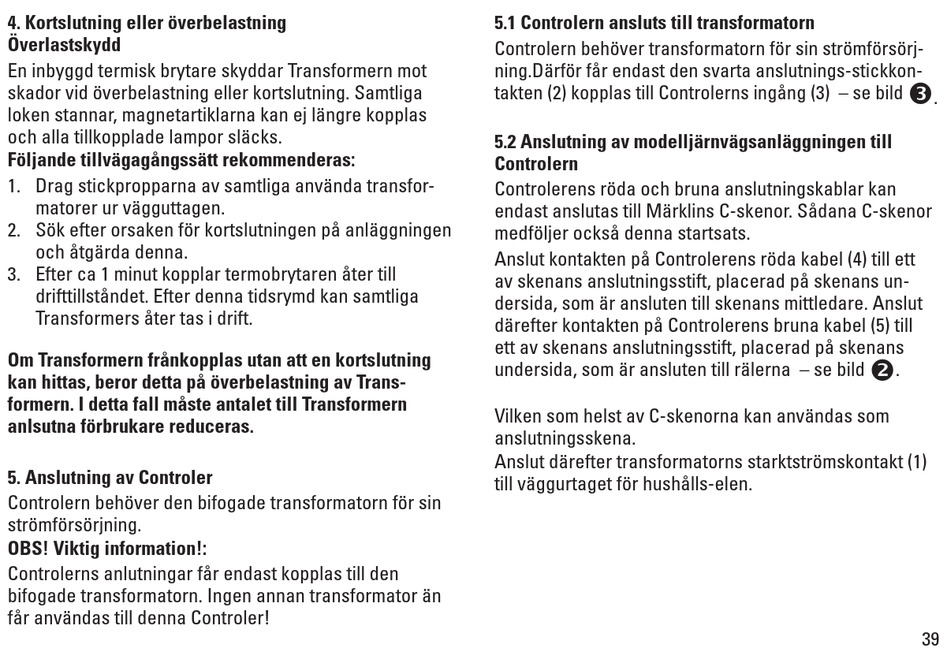

4. Kortslutning eller överbelastning
Överlastskydd
En inbyggd termisk brytare skyddar Transformern mot
skador vid överbelastning eller kortslutning. Samtliga
loken stannar, magnetartiklarna kan ej längre kopplas
och alla tillkopplade lampor släcks.
Följande tillvägagångssätt rekommenderas:
1. Drag stickpropparna av samtliga använda transfor-
matorer ur vägguttagen.
2. Sök efter orsaken för kortslutningen på anläggningen
och åtgärda denna.
3. Efter ca 1 minut kopplar termobrytaren åter till
drifttillståndet. Efter denna tidsrymd kan samtliga
Transformers åter tas i drift.
Om Transformern frånkopplas utan att en kortslutning
kan hittas, beror detta på överbelastning av Trans-
formern. I detta fall måste antalet till Transformern
anlsutna förbrukare reduceras.
5. Anslutning av Controler
Controlern behöver den bifogade transformatorn för sin
strömförsörjning.
OBS! Viktig information!:
Controlerns anlutningar får endast kopplas till den
bifogade transformatorn. Ingen annan transformator än
får användas till denna Controler!
5.1 Controlern ansluts till transformatorn
Controlern behöver transformatorn för sin strömförsörj-
ning.Därför får endast den svarta anslutnings-stickkon-
takten (2) kopplas till Controlerns ingång (3) – se bild
5.2 Anslutning av modelljärnvägsanläggningen till
Controlern
Controlerens röda och bruna anslutningskablar kan
endast anslutas till Märklins C-skenor. Sådana C-skenor
medföljer också denna startsats.
Anslut kontakten på Controlerens röda kabel (4) till ett
av skenans anslutningsstift, placerad på skenans un-
dersida, som är ansluten till skenans mittledare. Anslut
därefter kontakten på Controlerens bruna kabel (5) till
ett av skenans anslutningsstift, placerad på skenans
undersida, som är ansluten till rälerna – se bild
Vilken som helst av C-skenorna kan användas som
anslutningsskena.
Anslut därefter transformatorns starktströmskontakt (1)
till väggurtaget för hushålls-elen.
.
.
39
