3 2

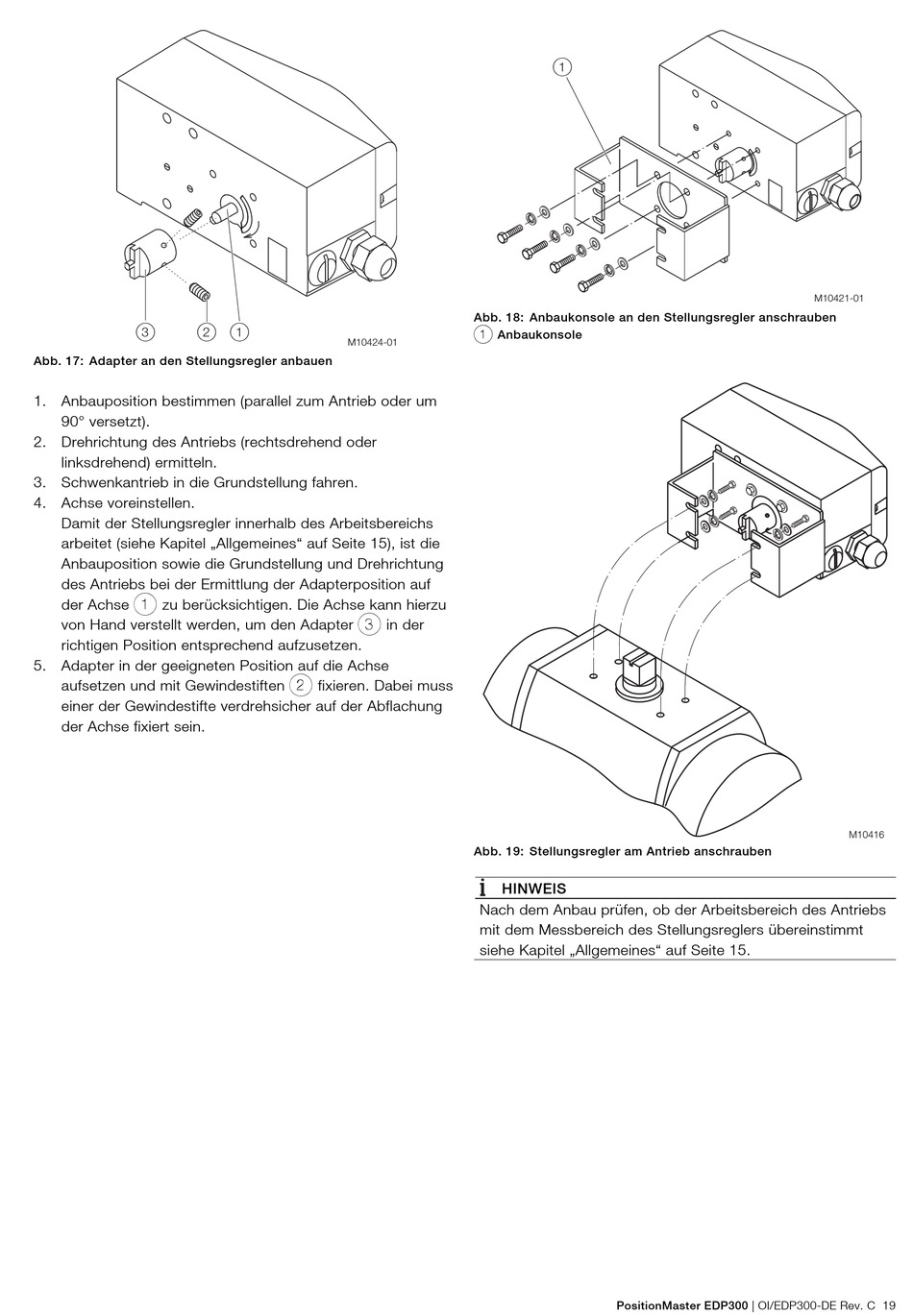

Abb. 17: Adapter an den Stellungsregler anbauen
1. Anbauposition bestimmen (parallel zum Antrieb oder um
90° versetzt).
2. Drehrichtung des Antriebs (rechtsdrehend oder
linksdrehend) ermitteln.
3. Schwenkantrieb in die Grundstellung fahren.
4. Achse voreinstellen.

Damit der Stellungsregler innerhalb des Arbeitsbereichs
arbeitet (siehe Kapitel „Allgemeines" auf Seite 15), ist die
Anbauposition sowie die Grundstellung und Drehrichtung
des Antriebs bei der Ermittlung der Adapterposition auf
der Achse 1 zu berücksichtigen. Die Achse kann hierzu
von Hand verstellt werden, um den Adapter 3 in der
richtigen Position entsprechend aufzusetzen.
5. Adapter in der geeigneten Position auf die Achse
aufsetzen und mit Gewindestiften 2 fixieren. Dabei muss
einer der Gewindestifte verdrehsicher auf der Abflachung
der Achse fixiert sein.
1
M10424-01
1
Abb. 18: Anbaukonsole an den Stellungsregler anschrauben
1 Anbaukonsole
Abb. 19: Stellungsregler am Antrieb anschrauben
HINWEIS
Nach dem Anbau prüfen, ob der Arbeitsbereich des Antriebs
mit dem Messbereich des Stellungsreglers übereinstimmt
siehe Kapitel „Allgemeines" auf Seite 15.
PositionMaster EDP300 | OI/EDP300-DE Rev. C 19
