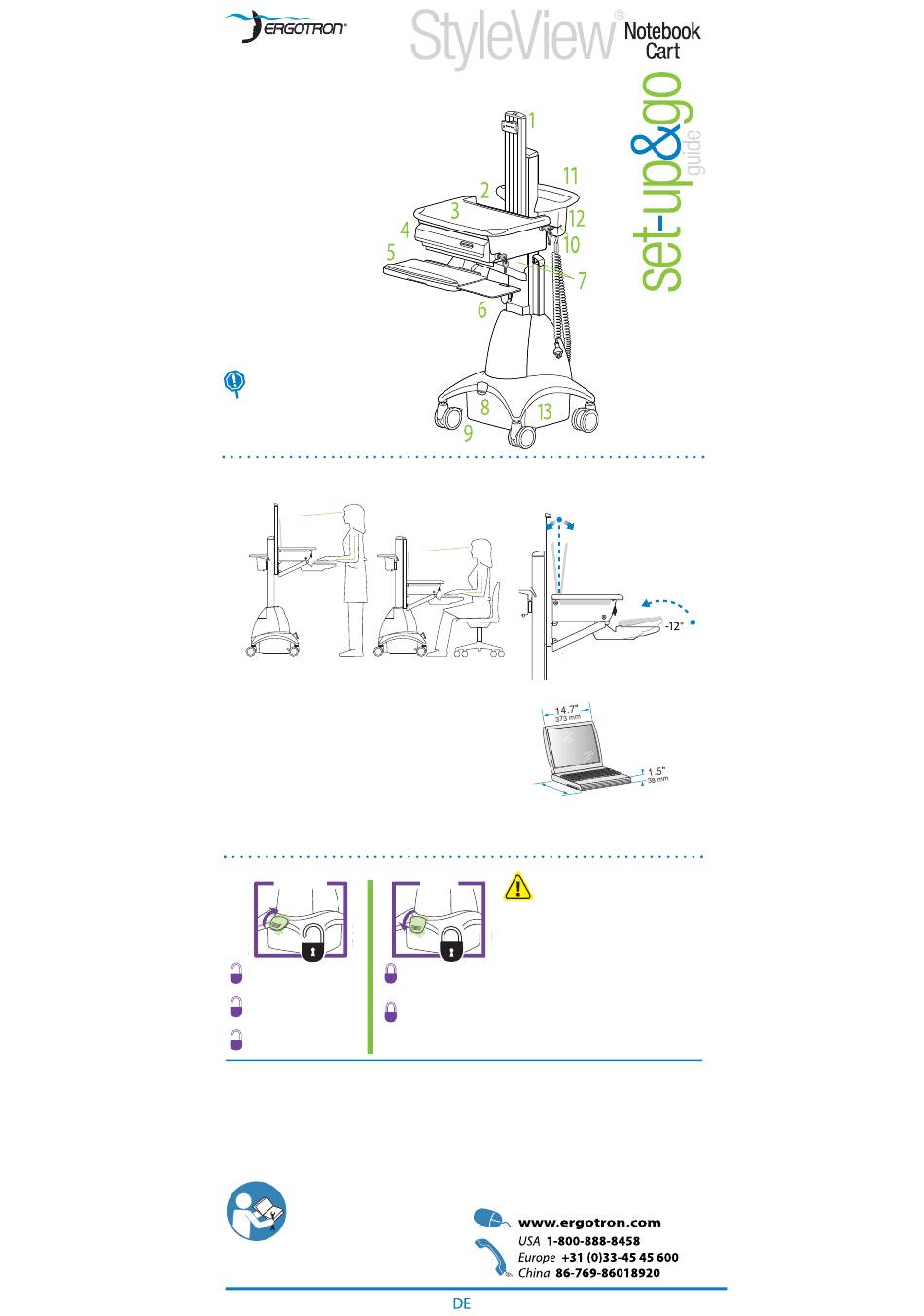

Eigenschaften
- SV22-92011
- SV22-92012
1
Riser
- SV22-92013
2
Notebook-Gehäuse
- SV22-92025
3
Arbeitsfl äche
4
Elektronische, automatisch verschließbare Schublade
5
Neigbare Tastaturhalterung und Handballenaufl age
6
Mausablage rechts/links und Maushalterung
7
Kabelführungssystem
8
Lift-Bremse für Riser
9
Verriegelbare Rollfüße vorne
10
Bügel für Scannerhalterung
11
Ergonomische Griff mulde
12
Ablagekorb
13
Stromversorgung - 220-240 VAC, 50 Hz
a
55-Ah-Batterie
b
3 AC-Steckdosen (300 Watt gesamt)
c
Bedienfeld
d
Spiralnetzkabel
Bitte lesen Sie sich alle Teile dieses Leit-
fadens durch. Werfen Sie diesen Leitfaden nicht
weg, wenn Sie den Setup abgeschlossen haben.
Der Leitfaden sollte für eine spätere Verwendung
an einem sicheren Ort aufbewahrt werden.
Technische Daten des Computerwagens
Verstellbereich
Vertikaler Verstellbereich: 508 mm
STEHEN
Tragkraft
Notebook
5-12 lbs
Skuff e
4 lbs
Arbejdsfl ade
2.5 lbs
Computerholder
25 lbs
Tastaturskuff e
2.5 lbs
Maushalterung
.5 lb
Holdebeslag til skanner
.5 lb
Opbevaringskurv
5 lbs
Lift-Brake Guidelines
UnLocked
When moving work surface and
keyboard tray up or down
When adjusting the lift
mechanism
When shipping cart with anchor
screws installed
For the latest User Installation Guide and StyleLink Software Download please visit:
Encontrará la versión más reciente del manual de instalación del usuario y el software de StyleLink en:
Si vous souhaitez télécharger le dernier manuel d'installation de l'utilisateur ou le logiciel StyleLink, rendez-vous sur :
Den neuesten Installationsleitfaden für Benutzer sowie den neuesten StyleLink-Softwaredownload fi nden Sie unter:
Voor de nieuwste Installatiehandleiding voor de gebruiker en voor het downloaden van StyleLink-software gaat u naar:
Per scaricare le versioni più recenti del manuale di installazione e del software StyleLink, andare al sito:
最新版ユーザインス トールガイ ドとスタイルリンク ソフ トウェアは次のサイ トでダウンロードできます。
请从下列地址获取最新版本的用户安装指南和 StyleLink 软件下载：
사용자 설치 안내서 및 StyleLink 소프트웨어 다운로드는 다음 웹 사이트에서 제공하고 있습니다.
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Nederlands
Benutzerhandbuch - Deutsch
Guida per l'utente - Italiano
ユーザーガイド : 日本語
用户指南 : 汉语
사용자 안내서 : 대한민국
1 1
c
d
b
a
- Für technische Daten der Stromver-
sorgung siehe Seite 12.
SITZEN
2.3-5.4 kg
1.8 kg
1.1 kg
11 kg
1.1 kg
.23 kg
12.5
"
318 mm
.23 kg
2.3 kg
VORSICHT: Die Lift-Bremse sperrt den
Locked
vertikalen Lift während des normalen
Gebrauchs. Dadurch wird jedoch NICHT die
Höchsttragfähigkeit erhöht. Der Riser darf
NICHT mit Geräten beladen werden, deren
Gewicht höher ist als das in den Spezifi kation-
en von Ergotron angegebene Höchstgewicht.
Sorgen Sie für eine optimale Lift-Funktion, in-
When using keyboard or
dem Sie Tests durchführen und bei Bedarf die
mouse tray
Spannung anpassen, sobald sich das am Riser
befestigte Gewicht ändert (d.h. wenn Geräte
When pushing cart from
entfernt oder hinzugefügt werden). Siehe
place to place (with lift in
Anweisungen "Einstellung der Spannung des
lowest position)
Riser-Lifts" unter Schritt 6 auf Seite 4.
888-SV-22FN-00 rev D
Die StyleView
Computerwagen
mit
Stromversorgung
liefern
Wechselstrom
für mobile
Point-of-Care
Computersysteme
im medizinischen
Bereich.
Neigungsfunktion: ±
15° Blickwinkel
Basiert auf einem 25,4 cm
hohen und 1,27 cm tiefen
Notebook
Neigung der Tastat-
urablage : -12°
Maximalmaße
des Notebooks
