Die StyleView Computerwagen mit Stromversorgung liefern
Wechselstrom für mobile Point-of-Care-Computersysteme
im medizinischen Bereich. Die Wagen sind nicht für die
Stromversorgung medizinischer Produkte oder Geräte
vorgesehen. Die Steckdosen dienen ausschließlich zur
Stromversorgung von IT-Geräten wie beispielsweise
Computergeräten und Computerperipheriegeräten.
Produkteigenschaften & Technische Daten ................. 3 - 5
Abmessungen .......................................................................6
Aufbau ........................................................................... 7 - 17
Einstellung ......................................................................... 15
Batterieaufl adung/-entladung ..........................................16
Auto-Lock-Schublade .........................................................17
Wechseln Sie die Sicherung (1 Amp), und setzen Sie die
Stromunterbrecher zurück. ...............................................18
Batterien des Stromversorgungssystems wechseln 19 - 20
Computerwagen-Lagerung (Langzeit/Kurzzeit) ..............21
Ergonomie ...........................................................................22
Wartung & Sicherheit ................................................. 22 - 25
Örtliche Telefonnummern für den Kundendienst fi nden Sie hier: http://contact.ergotron.com
Den neuesten Installationsleitfaden für Benutzer sowie den neuesten StyleLink-Softwaredownload fi nden Sie unter: www.ergotron.com
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Deutsch
Benutzerhandbuch - Nederlands
Guida per l'utente - Italiano
Användarhandbok - svenska
ユーザーガイ ド : 日本語
用户指南 : 汉语
888-24-217-G-00 rev. D • 05/14

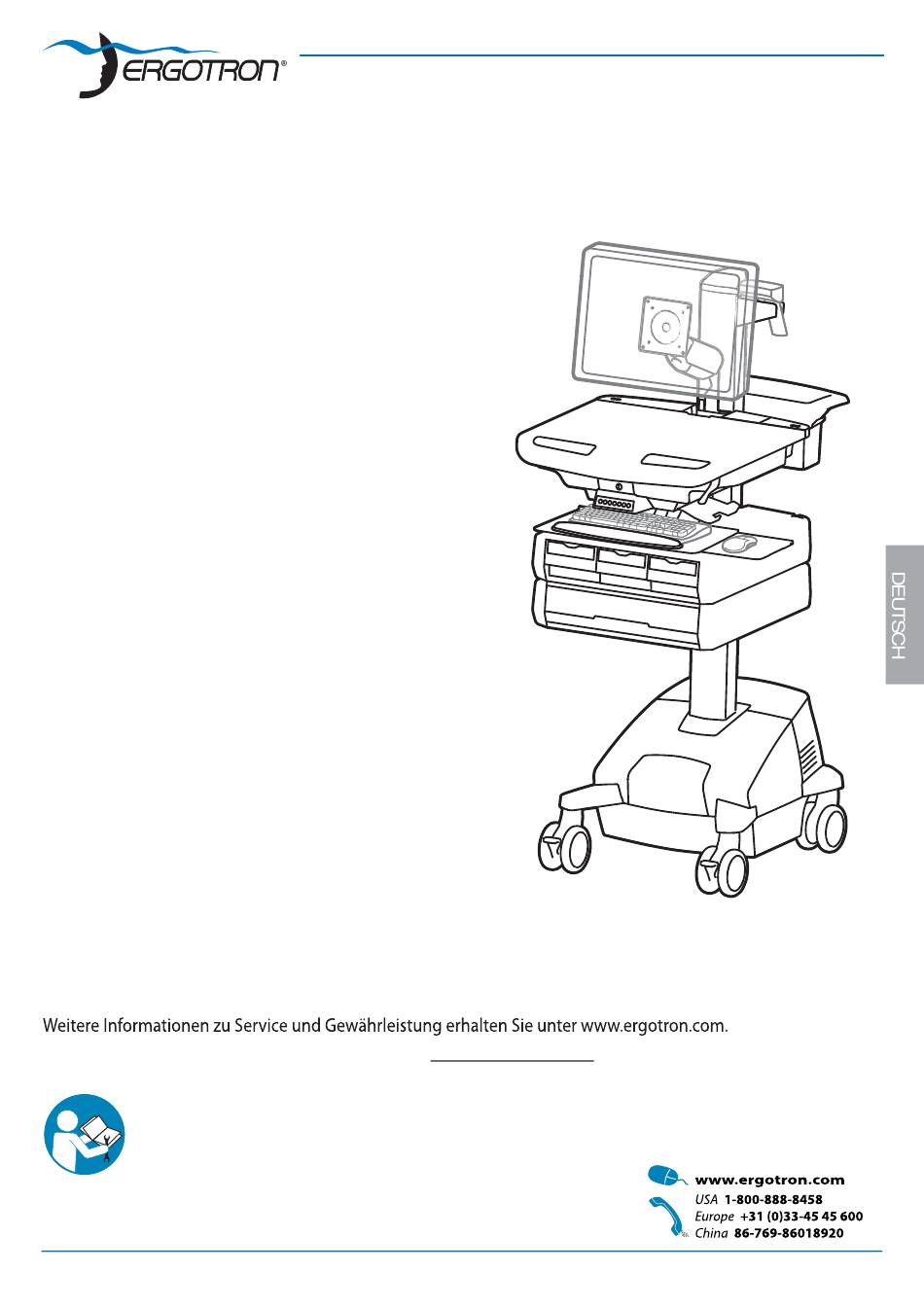

StyleView® SV42 Cart
Gebruikersgids
with LCD Arm
1/25
Werbung
Verwandte Anleitungen für Ergotron StyleView SV42-3211-1
Inhaltszusammenfassung für Ergotron StyleView SV42-3211-1
- Seite 1 Wartung & Sicherheit ..........22 - 25 Örtliche Telefonnummern für den Kundendienst fi nden Sie hier: http://contact.ergotron.com Den neuesten Installationsleitfaden für Benutzer sowie den neuesten StyleLink-Softwaredownload fi nden Sie unter: www.ergotron.com User's Guide - English Guía del usuario - Español Manuel de l’utilisateur - Français...
- Seite 2 Interferenz auf eigene Kosten zu beheben. Verletzungen oder Sachschäden führen. Änderungen oder Modifi kationen, die nicht ausdrücklich von Ergotron, Inc. genehmigt wurden, können den Verfall des Weitere Informationen und Anweisungen erhalten Sie im Produktleitfaden unter http://4support.ergotron.com oder Rechts zur Bedienung des Gerätes durch den Benutzer zur Folge haben.
- Seite 3 Produkteigenschaften & Technische Daten 4/11 Höhenverstellbare LCD-Halterung für LCD-Bildschirme oder Tablet PCs mit Haltevorrichtungen in den Maßen 75 x 75 oder 100 x 100 mm Arbeitsfl äche 2a. Sperren und Freigeben der Arbeitsfl äche Bedienfeld Sichere Aufbewahrung für Laptop, Thin Client oder CPU Vorderer Griff Höhenverstellbremse USB-Hub für den Anschluss der USB-Kabel von Tastatur und Maus.
- Seite 4 Produkteigenschaften & Technische Daten Teilenummer Stromversorgung Auto-Lock-Schublade Eingang: 120 V~/60 Hz; 5.1A 1 Schublade*/16 Fächer SV42-3211-1 Ausgang: 120 V~/60 Hz, 400VA/300W. • Der Computerwagen und das Stromversorgungssystem sind zertifi ziert nach UL 60601 und CAN/CSA-C22.2 601.1-M90. SV42-3221-1 Eingang: 120 V~/60 Hz; 5.1A 2 Schubladen*/32 Fächer Ausgang: 120 V~/60 Hz, 400VA/300W.
- Seite 5 Produkteigenschaften & Technische Daten Tragkraft <14 lbs (6.4 kg) 60˚ 7" 0 lbs (0 kg) Off ene Arbeitsfl äche (178 mm) <5 lbs (2.3 kg) Geschlossene Arbeitsfl äche 20" 5˚ <13 lbs (5.9 kg) CPU-Fach (508 mm) 12˚ <2 lbs (0.9 kg) 180˚...
- Seite 6 Abmessungen 4" - 11" (102-279 mm) 50.5" 3.27" (1283 mm) 13.4" (83 mm) 3.4" (340 mm) (86 mm) 7.4" (188 mm) 31" (787 mm) 8.5" 40" 2.5" 15.4" (216 mm) 31" - 51" (1016 mm) (64mm) 3.7" (390 mm) (787-1295 mm) (95 mm) 7"- 8.5"...
- Seite 7 Aufbau Lösen Sie die Bremse, um eine Höhenverstellung vorzunehmen. VORSICHT! Bremse vor dem Anheben oder Senken des Wagens ganz öff nen! Wird der Wagen bei teilweise angezogener Bremse angehoben oder gesenkt, kann es zu einer Beschädigung des Produkts kommen. 7/25 888-24-217-G-00 rev.
- Seite 8 Aufbau Schließen Sie Tastatur und Maus am USB-Hub an (Typ A) (Typ A) HINWEIS: Barcode-Lesegeräte sollten direkt am USB-Anschluss des Computers angeschlossen werden. Schließen Sie Barcode- Lesegeräte NICHT am USB-Hub an. 8/25 888-24-217-G-00 rev. D • 05/14...
- Seite 9 Aufbau 0˚ 0˚ M4 x 5mm 75x75mm / 100x100mm WARNUNG M4 x 10mm Stoßgefahr! Bewegliche Teile können zu Quetschungen und Schnittverletzungen führen. Bringen Sie den Monitor VOR dem Entfernen in die höchstmögliche Position. Die Missachtung dieser Warnung kann zu ernsthaften Verletzungen oder Sachschäden führen.
- Seite 10 Aufbau Netzkabel anschließen. Führen Sie die Netzkabel im Turm nach unten. Falls sich hier keine Steckdosen befi nden, folgen Sie den Schritten a bis d, um die Netzkabel zu verlegen. 6' (1.8 m) Netzkabel müssen 1,8 m lang sein. ACHTUNG! Beim Anschließen eines elektrischen Geräts an die Steckdose entsteht eff ektiv ein medizinisches System, wodurch der Sicherheitsgrad eingeschränkt werden kann.
- Seite 11 Aufbau ACHTUNG! Beim Anschließen eines elektrischen Geräts an die Steckdose entsteht eff ektiv ein medizinisches System, wodurch der Sicherheitsgrad eingeschränkt werden kann. 11/25 888-24-217-G-00 rev. D • 05/14...
- Seite 12 Für die Verwendung des USB-Hubs, der Tastaturbeleuchtung und des Ventilators muss der Computer eingeschaltet sein.) Optionaler StyleLink: Dieses USB-Kabel verläuft vom Stromversorgungssystem zum Computer mit StyleLink-Software. Weitere Informationen über StyleLink: http://4support.ergotron.com . WARNUNG: Der Lüfter muss immer in Betrieb sein, wenn der Computer eingeschaltet ist.
- Seite 13 Aufbau Unterbringung der CPUs im gesicherten Fachbereich: USFF (Ultra Small Form Factor, Thin Client sehr kleiner Formfaktor) BLOCKIEREN SIE AUF KEINEN FALL DIE BELÜFTUNGSÖFFNUNGEN! EINE BLOCKIERUNG DER BELÜFTUNGSÖFFNUNGEN KANN ZUR ÜBERHITZUNG UND SOMIT ZU GERÄTESCHÄDEN FÜHREN. Zentrieren Sie die CPU im Fachbereich. Um mehr Platz zu schaff en und den Luftstrom zu verbessern, kann das Netzteil unter dem Lagerbereich verstaut...
- Seite 14 Aufbau 14/25 888-24-217-G-00 rev. D • 05/14...
- Seite 15 Einstellung Es ist von Bedeutung, dass Sie dieses Produkt entsprechend dem Gewicht des installierten Geräts wie in den folgenden Schritten beschrieben anpassen. Wenn Zubehör von diesem Produkt entfernt oder dazu hinzugefügt wird, was zu einer Änderung der Last führt, sollten Sie diese Einstellungsschritte wiederholen, um einen sicheren und optimalen Betrieb zu gewährleisten. Einstellungen sollten über den gesamten Verstellbereich gleichmäßig und leicht durchzuführen sein und an der eingestellten Position verbleiben.
- Seite 16 Batterieladung geringer als 30% Die LED leuchtet rot auf und der Alarm ertönt. Stecken Sie den Netzstecker ein, Ausschalten des Alarms und laden Sie auf 100% auf! Sie können den Computerwagen auch während des Ladevorgangs benutzen. erhalten Sie beim Ergotron- Kundendienst. Alarmstummtaste. Durch das Drücken dieser Taste wird der Alarm vorübergehend unterdrückt.
- Seite 17 Ein Missachten dieser Anleitung kann zu einer Instabilität des Wagens führen. General-PIN für die erstmalige Einrichtung (standardmäßige General-PIN: 12345) Wird die General-PIN vergessen, wenden Sie sich für Anweisungen an den Ergotron-Kundendienst. 1. Geben Sie die General-PIN ein (alle Nummern, die einer verfügbaren Schublade zugewiesen sind, leuchten auf).
- Seite 18 Sie den Hauptschalter 1 bis 3 Sekunden lang gedrückt halten. Die Betriebs-LED erlischt. 1 Amp-Sicherung Empfohlen: Littelfuse Wenden Sie sich an Ergotron, um die Ursache für die Stromunterbrechung zu 312001P bestimmen, bevor Sie die Stromunterbrecher zurücksetzen. SICHERUNGSNENNLEISTUNG SPANNUNG 250 V STROM 1 A...
- Seite 19 • Ersetzen Sie sie nur durch Batterien mit den gleichen Ampere-Werten. Durch das Einsetzen von anderen als den oben aufgelisteten 33-Ah-Batterien erlischt die • Für die StyleView Stromversorgung dürfen nur von Ergotron Produktgarantie. Die Nichtbeachtung dieser Warnung kann zu schweren Schäden an den zugelassene Batterien eingesetzt werden.
- Seite 20 Schwarz Vorsicht: Entfernen Sie erst die schwarze (negative) Zuleitung vor der roten (positiven) Zuleitung. Führen Sie die Batterie dem BLEI- Recycling zu, oder informieren Sie sich bei Ergotron über die Richtlinien zur korrekten BATTERIE Batterieentsorgung. Schwarz Vorsicht: Schließen Sie die rote (positive) Zuleitung vor der schwarzen (negativen) Zuleitung an.
- Seite 21 Batterie sollte alle drei (3) Monate überprüft werden. Wenn die Spannung unter 12,5 V~ abfällt, laden Sie die Batterie wieder vollständig auf. Weitere Informationen zum Einfl uss der Lagerung auf die Garantie der Batterie erhalten Sie beim Ergotron-Kundendienst. Trocken lagern Kühl lagern 21/25...
- Seite 22 Ergonomie Arbeiten Bewegen Einstellen auf Ihre Größe Räumen Sie auf, bevor Sie den Wagen bewegen 1 Stellen Sie den oberen Rand des Bildschirms etwa 2,5 cm unter Ihrer Augenhöhe ein: Lösen Sie die 1 Lösen Sie die Bremse, und senken Sie für eine optimale Stabilität und Bremse, und stellen Sie die Höhe nach Ihren Bedürfnissen ein.
- Seite 23 Installationsanweisungen) vorliegen haben. Nur Ergotron, Inc. oder eine von Ergotron ermächtigte Partei darf Komponenten des StyleView Computerwagens einstellen, reparieren oder austauschen. Wenn eine Komponente des Computerwagens fehlt oder beschädigt ist, darf der Computerwagen nicht verwendet werden. Setzen Sie sich in diesem Falle umgehend mit dem Ergotron-Kundendienst in Verbindung, und fordern Sie einen Ersatz für das betreff ende Teil an.
- Seite 24 Wartung & Sicherheit Schutzleitertest: Zur Gewährleistung der Sicherheitserdung Empfohlene regelmäßige Überprüfung und Wartung zwischen der Erdverbindung des Netzkabels und jeglichen zugreifbaren Metallteilen am Wagen wird empfohlen, Komponente Maßnahme Wie häufi g den folgenden, nicht obligatorischen Test alle zwei Jahre Bedienfeld-, Ethernet-, Überprüfung auf abgenutzte, abgeklemmte mit Hilfe einer kalibrierten Sicherheitsprüfvorrichtung monatlich...
- Seite 25 Wartung & Sicherheit Ergotron Elektromagnetische Richtlinien und Herstellererklärung Richtlinien und Herstellererklärung – Elektromagnetische Emissionen Der Computerwagen mit Stromversorgung ist für die Verwendung in der oben erläuterten elektronmagnetischen Umgebung geeignet. Der Kunde oder der Benutzer des Computerwagens mit Stromversorgung sollte sicherstellen, dass er in einer solchen Umgebung eingesetzt wird.
