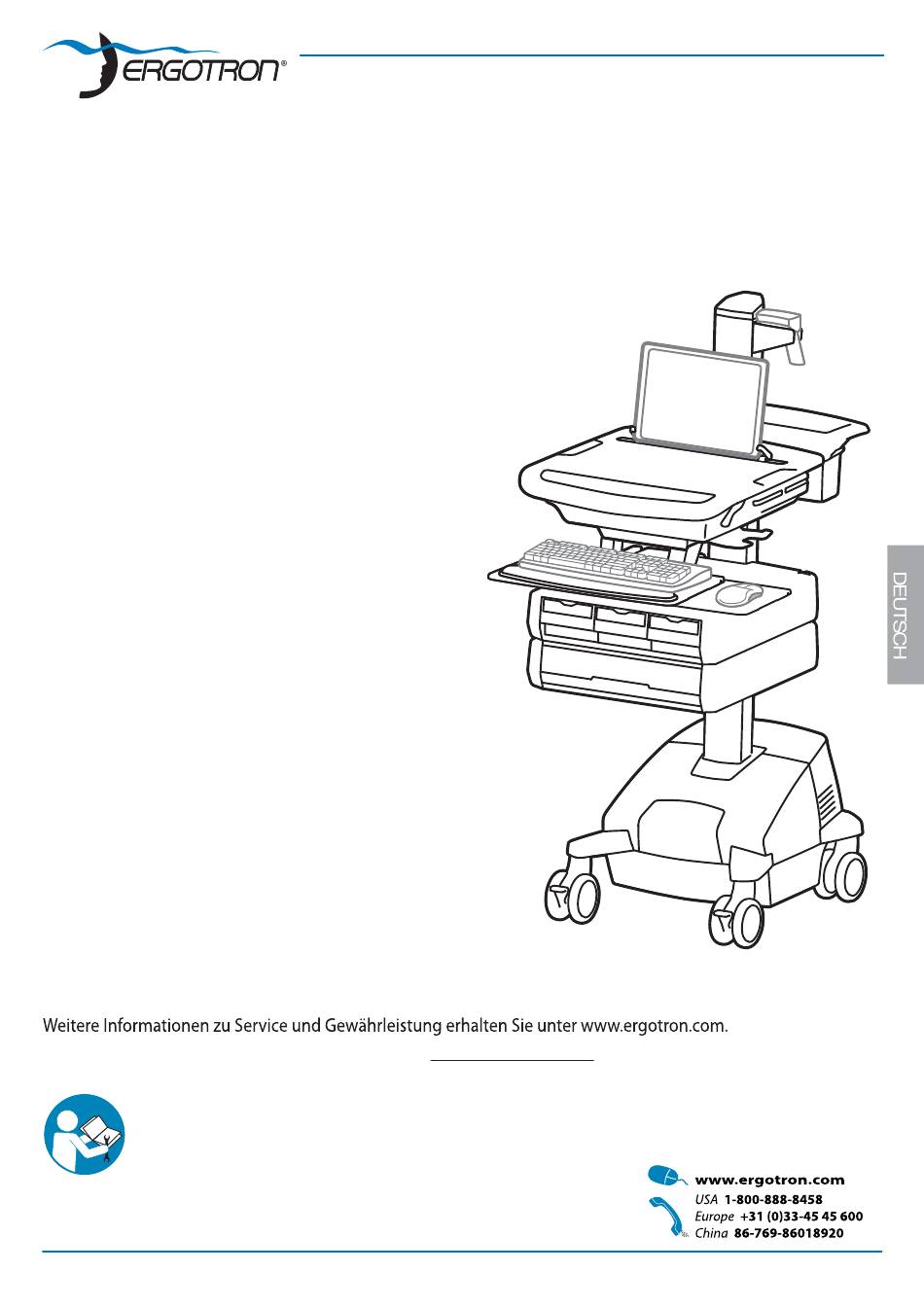

Ergotron StyleView SV44-1112-1 Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Die StyleView Computerwagen mit Stromversorgung liefern
Wechselstrom für mobile Point-of-Care-Computersysteme
im medizinischen Bereich. Die Wagen sind nicht für die
Stromversorgung medizinischer Produkte oder Geräte
vorgesehen. Die Steckdosen dienen ausschließlich zur
Stromversorgung von IT-Geräten wie beispielsweise
Computergeräten und Computerperipheriegeräten.
Produkteigenschaften & Technische Daten ................. 3 - 5
Aufbau ........................................................................... 6 - 13
Einstellung ......................................................................... 14
Batterieaufl adung/-entladung ..........................................15
Auto-Lock-Schublade .........................................................16
Wechseln Sie die Sicherung (5 Amp) .................................17
Computerwagen-Lagerung (Langzeit/Kurzzeit) ..............19
Ergonomie ...........................................................................20
Wartung & Sicherheit ................................................. 20 - 23
Örtliche Telefonnummern für den Kundendienst fi nden Sie hier: http://contact.ergotron.com
Den neuesten Installationsleitfaden für Benutzer sowie den neuesten StyleLink-Softwaredownload fi nden Sie unter: www.ergotron.com
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Deutsch
Benutzerhandbuch - Nederlands
Guida per l'utente - Italiano
Användarhandbok - svenska
ユーザーガイ ド : 日本語
用户指南 : 汉语
888-24-306-G-00 rev. B • 10/14
with Laptop Mount and LiFe Power System
StyleView® SV44 Cart
Gebruikersgids
1/23
Inhaltsverzeichnis
Verwandte Anleitungen für Ergotron StyleView SV44-1112-1
Inhaltszusammenfassung für Ergotron StyleView SV44-1112-1
-
Seite 1: Inhaltsverzeichnis
Wartung & Sicherheit ..........20 - 23 Örtliche Telefonnummern für den Kundendienst fi nden Sie hier: http://contact.ergotron.com Den neuesten Installationsleitfaden für Benutzer sowie den neuesten StyleLink-Softwaredownload fi nden Sie unter: www.ergotron.com User's Guide - English Guía del usuario - Español Manuel de l’utilisateur - Français... -
Seite 2: Benötigtes Werkzeug
Interferenz auf eigene Kosten zu beheben. Die Missachtung dieser Warnung kann zu ernsthaften Änderungen oder Modifi kationen, die nicht ausdrücklich von Ergotron, Inc. genehmigt wurden, können den Verfall Verletzungen oder Sachschäden führen. des Rechts zur Bedienung des Gerätes durch den Benutzer zur Folge haben. -
Seite 3: Produkteigenschaften & Technische Daten
Produkteigenschaften & Technische Daten 3/10 Arbeitsfl äche Bedienfeld Sichere Aufbewahrung für ein off enes Laptop Vorderer Griff Höhenverstellbremse USB-Hub für den Anschluss der USB-Kabel von Tastatur und Maus. Mausablage lässt sich herausfahren und neigen; die Maus lässt sich durch eine befestigte Maushalterung rechts und links bedienen. -
Seite 4: Stromversorgung
Produkteigenschaften & Technische Daten Teilenummer Auto-Lock-Schublade Stromversorgung SV44-1112-1 1 Schublade*/16 Fächer SV44-1122-1 2 Schubladen*/32 Fächer Eingang: 120 V~/60 Hz, 5.0A; Ausgang: 120 V~/60 Hz, 150VA, 150W. SV44-1142-1 4 Schubladen*/28 Fächer • Der Computerwagen und das Stromversorgungssystem sind zertifi ziert nach UL 60601 und CAN/CSA-C22.2 601.1-M90. -
Seite 5: Abmessungen
Produkteigenschaften & Technische Daten Tragkraft Arbeitsfl äche <5 lbs (2.3 kg) Arbeitsfl äche während des Transports =0 lbs/kg 20" Notebook-Fach <10 lbs (4.5 kg) (508 mm) 12˚ <2 lbs (0.9 kg) Einschub: siehe unten Gesamttragkraft pro Schublade. <0.25 lbs (0.1 kg) <... -
Seite 6: Aufbau
Aufbau Lösen Sie die Bremse, um eine Höhenverstellung vorzunehmen. VORSICHT! Bremse vor dem Anheben oder Senken des Wagens ganz öff nen! Wird der Wagen bei teilweise angezogener Bremse angehoben oder gesenkt, kann es zu einer Beschädigung des Produkts kommen. 888-24-306-G-00 rev. B • 10/14 6/23... - Seite 7 Aufbau Netzkabel anschließen. Falls sich hier keine Steckdosen befi nden, folgen Sie den Schritten a bis d, um die Netzkabel zu verlegen. ACHTUNG! Beim Anschließen eines elektrischen Geräts an die Steckdose entsteht eff ektiv ein medizinisches System, wodurch der Sicherheitsgrad eingeschränkt werden kann.
- Seite 8 Aufbau ACHTUNG! Beim Anschließen eines elektrischen Geräts an die Steckdose entsteht eff ektiv ein medizinisches System, wodurch der Sicherheitsgrad eingeschränkt werden kann. 888-24-306-G-00 rev. B • 10/14 8/23...
-
Seite 9: Schließen Sie Tastatur Und Maus Am Usb-Hub An
Aufbau Schließen Sie Tastatur und Maus am USB-Hub an (Typ A) (Typ A) HINWEIS: Barcode-Lesegeräte sollten direkt am USB- Anschluss des Computers angeschlossen werden. Schließen Sie Barcode-Lesegeräte NICHT am USB-Hub an. 888-24-306-G-00 rev. B • 10/14 9/23... - Seite 10 Aufbau Stellen Sie die Laptop-Booster so ein, dass der Bildschirm durch den Schlitz in der Arbeitsfl äche passt und der untere Bildschirmteil bei befestigter Arbeitsfl äche sichtbar ist. 822-470-00 888-24-306-G-00 rev. B • 10/14 10/23...
- Seite 11 USB: Dieses Kabel verläuft vom USB-Hub zum Computer und wird zur Stromversorgung des USB-Hubs und der Tastaturbeleuchtung verwendet. (HINWEIS: Für die Verwendung des USB-Hubs und der Tastaturbeleuchtung muss der Computer eingeschaltet sein.) Optionaler StyleLink: Dieses USB-Kabel verläuft vom Stromversorgungssystem zum Computer mit StyleLink-Software. Weitere Informationen über StyleLink: http://4support.ergotron.com . 888-24-306-G-00 rev. B • 10/14 11/23...
- Seite 12 Aufbau BLOCKIEREN SIE AUF KEINEN FALL DIE BELÜFTUNGSÖFFNUNGEN! EINE BLOCKIERUNG DER BELÜFTUNGSÖFFNUNGEN KANN ZUR ÜBERHITZUNG UND SOMIT ZU GERÄTESCHÄDEN FÜHREN. Falls der Computer mit seinen Kabeln zu breit ist, befolgen Sie bitte diese Anleitung. 888-24-306-G-00 rev. B • 10/14 12/23...
- Seite 13 Aufbau 888-24-306-G-00 rev. B • 10/14 13/23...
-
Seite 14: Einstellung
Einstellung Es ist von Bedeutung, dass Sie dieses Produkt entsprechend dem Gewicht des installierten Geräts wie in den folgenden Schritten beschrieben anpassen. Wenn Zubehör von diesem Produkt entfernt oder dazu hinzugefügt wird, was zu einer Änderung der Last führt, sollten Sie diese Einstellungsschritte wiederholen, um einen sicheren und optimalen Betrieb zu gewährleisten. Einstellungen sollten über den gesamten Verstellbereich gleichmäßig und leicht durchzuführen sein und an der eingestellten Position verbleiben. -
Seite 15: Batterieaufl Adung/-Entladung
Wenn die übrigen Kontrollleuchten rot/grün leuchten, könnte dies auf einen Netzfehler eingeschaltet. Leuchtet hinweisen. Wenden Sie sich in diesem Fall an den Kundendienst von Ergotron. keine LED, so ist das HINWEIS: Wird der Computerwagen häufi g bei einem Ladestatus unter 10% verwendet, verkürzt Stromversorgungssystem dies die Lebensdauer der Batterie erheblich. -
Seite 16: Auto-Lock-Schublade
Für die maximale Sicherheit siebenstellige PINs verwenden General-PIN für die erstmalige Einrichtung (standardmäßige General-PIN: 12345) Wird die General-PIN vergessen, wenden Sie sich für Anweisungen an den Ergotron-Kundendienst. 1. Geben Sie die General-PIN (1-2-3-4-5) ein und drücken Sie die EINGABETASTE. 2. Drücken Sie für den General-PIN-Eingabemodus die 5. -
Seite 17: Amp-Sicherung
How to Change Fuse Schalten Sie die Stromversorgung ab, Trennen Sie die Stromversorgung von der Stromquelle. Schalten Sie alle angeschlossenen Geräte aus. indem Sie den Hauptschalter 1 bis 3 Sekunden lang gedrückt halten. Die Betriebs-LED erlischt. 5 Amp-Sicherung Empfohlen: Littelfuse 312005HXP SICHERUNGSNENNLEISTUNG SPANNUNG... -
Seite 18: Batterien Des Stromversorgungssystems Wechseln
Weitere Informationen erhalten Sie beim Ergotron-Kundendienst. Leistungsmodul sowie zu Brandgefahr führen. Für weitere Informationen wenden Sie sich an • Führen Sie die Batterie dem Recycling zu, oder informieren Sie sich bei Ergotron über die den Ergotron-Kundendienst unter +1-800-888-8458. -
Seite 19: Computerwagen-Lagerung (Langzeit/Kurzzeit)
Fall wird die Stromversorgung im Niedrigladungs-Recovery-Modus gestartet, sobald es ans Netz angeschlossen wird. Nach Abschluss dieses Prozesses fährt die Stromversorgung mit dem normalen Ladevorgang fort. Falls der Niedrigladungs-Recovery-Prozess länger als 45 Minuten dauert, wenden Sie sich bitte an den Kundendienst von Ergotron. 888-24-306-G-00 rev. B • 10/14... -
Seite 20: Ergonomie
Ergonomie Arbeiten Einstellen auf Ihre Größe Bewegen 1 Stellen Sie den oberen Rand des Bildschirms etwa 2,5 cm unter Ihrer Räumen Sie auf, bevor Sie den Wagen bewegen Augenhöhe ein: Lösen Sie die Bremse, und stellen Sie die Höhe nach Ihren 1 Lösen Sie die Bremse, und senken Sie für eine optimale Stabilität Bedürfnissen ein. -
Seite 21: Sicherheitshinweise Für Dieses Produkt
Installationsanweisungen) vorliegen haben. Nur Ergotron, Inc. oder eine von Ergotron ermächtigte Partei darf Komponenten des StyleView Computerwagens einstellen, reparieren oder austauschen. Wenn eine Komponente des Computerwagens fehlt oder beschädigt ist, darf der Computerwagen nicht verwendet werden. Setzen Sie sich in diesem Falle umgehend mit dem Ergotron-Kundendienst in Verbindung, und fordern Sie einen Ersatz für das betreff ende Teil an. - Seite 22 Wartung & Sicherheit Schutzleitertest: Zur Gewährleistung der Sicherheitserdung zwischen der Erdverbindung des Netzkabels und jeglichen Empfohlene regelmäßige Überprüfung und Wartung zugreifbaren Metallteilen am Wagen wird empfohlen, den folgenden, nicht obligatorischen Test alle zwei Jahre Komponente Maßnahme Wie häufi g mit Hilfe einer kalibrierten Sicherheitsprüfvorrichtung Bedienfeld-, Ethernet-, Überprüfung auf abgenutzte, abgeklemmte für medizinische Geräte durchzuführen.
- Seite 23 Wartung & Sicherheit Ergotron Elektromagnetische Richtlinien und Herstellererklärung Richtlinien und Herstellererklärung – Elektromagnetische Emissionen Der Computerwagen mit Stromversorgung ist für die Verwendung in der oben erläuterten elektronmagnetischen Umgebung geeignet. Der Kunde oder der Benutzer des Computerwagens mit Stromversorgung sollte sicherstellen, dass er in einer solchen Umgebung eingesetzt wird.
