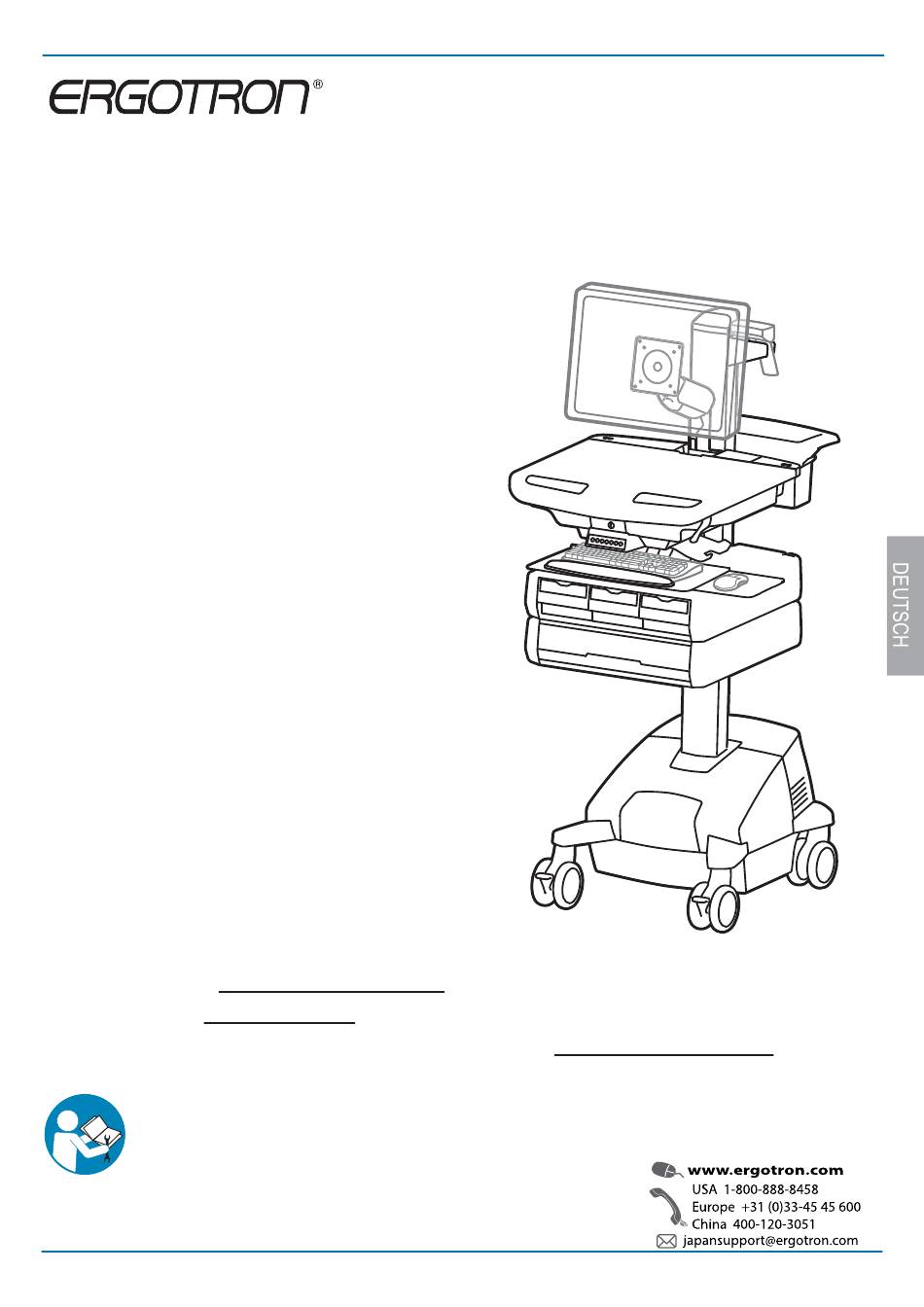

Die StyleView Computerwagen mit Stromversorgung liefern
Wechselstrom für mobile Point-of-Care-Computersysteme
im medizinischen Bereich. Die Wagen sind nicht für die
Stromversorgung medizinischer Produkte oder Geräte
vorgesehen. Die Steckdosen dienen ausschließlich zur
Stromversorgung von IT-Geräten wie beispielsweise
Computergeräten und Computerperipheriegeräten.
Produkteigenschaften & Technische Daten ................. 3 - 6
Aufbau ........................................................................... 7 - 16
Einstellung ......................................................................... 14
Batterieaufl adung/-entladung ..........................................15
Auto-Lock-Schublade ................................................. 16 - 17
Wechseln Sie die Sicherung (5 Amp). ................................18
Batterien des Stromversorgungssystems wechseln 19 - 20
Computerwagen-Lagerung (Langzeit/Kurzzeit) ..............21
Ergonomie ...........................................................................22
Wartung & Sicherheit ................................................. 22 - 25
Für Garantie Besuch: www.ergotron.com/warranty
Für Servicebesuch: www.ergotron.com
Örtliche Telefonnummern für den Kundendienst fi nden Sie hier: http://contact.ergotron.com
Den neuesten Installationsleitfaden für Benutzer sowie den neuesten StyleLink-Softwaredownload fi nden Sie unter: www.ergotron.com
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Deutsch
Benutzerhandbuch - Nederlands
Guida per l'utente - Italiano
Användarhandbok - svenska
ユーザーガイ ド : 日本語
用户指南 : 汉语
888-24-310-G-01 rev. H • 03/18
StyleView® SV44 Cart
with LCD Arm and LiFe Power System
Gebruikersgids
1 of 25
Werbung
Verwandte Anleitungen für Ergotron StyleView SV44-1212-1
Inhaltszusammenfassung für Ergotron StyleView SV44-1212-1
- Seite 1 Für Garantie Besuch: www.ergotron.com/warranty Für Servicebesuch: www.ergotron.com Örtliche Telefonnummern für den Kundendienst fi nden Sie hier: http://contact.ergotron.com Den neuesten Installationsleitfaden für Benutzer sowie den neuesten StyleLink-Softwaredownload fi nden Sie unter: www.ergotron.com User's Guide - English Guía del usuario - Español Manuel de l’utilisateur - Français...
- Seite 2 Die Missachtung dieser Warnung kann zu ernsthaften Verletzungen oder Sachschäden führen. Änderungen oder Modifi kationen, die nicht ausdrücklich von Ergotron, Inc. genehmigt wurden, können den Verfall des Weitere Informationen und Anweisungen erhalten Sie im Rechts zur Bedienung des Gerätes durch den Benutzer zur Folge haben.
- Seite 3 Produkteigenschaften & Technische Daten 4/11 Höhenverstellbare LCD-Halterung für LCD-Bildschirme oder Tablet PCs mit Haltevorrichtungen in den Maßen 75 x 75 oder 100 x 100 mm Arbeitsfl äche 2a. Sperren und Freigeben der Arbeitsfl äche Bedienfeld Sichere Aufbewahrung für Laptop, Thin Client oder CPU Vorderer Griff Höhenverstellbremse USB-Hub für den Anschluss der USB-Kabel von Tastatur und Maus.
- Seite 4 Produkteigenschaften & Technische Daten Teilenummer Auto-Lock-Schublade Stromversorgung SV44-1212-1 1 Schublade*/16 Fächer 1 Schublade*/9 Fächer SV44-12B2-1 SV44-1222-1 2 Schubladen*/32 Fächer SV44-12A2-1 2 Schubladen*/8 Fächer Eingang: 120 V~/60 Hz, 5.0A; Ausgang: 120 V~/60 Hz, 150VA, 150W. SV44-12C2-1 2 Schubladen*/8 Fächer • Der Computerwagen und das Stromversorgungssystem sind zertifi ziert nach UL 60601 und CAN/CSA-C22.2 SV44-1232-1 3 Schubladen*/48 Fächer 601.1-M90.
- Seite 5 Produkteigenschaften & Technische Daten Tragkraft <14 lbs (6.4 kg) VORSICHT: DIE ANGEGEBENE 0 lbs (0 kg) Öff nen der Arbeitsfl äche während des Transports MAXIMALE TRAGFÄHIGKEIT NICHT <5 lbs (2.3 kg) Geschlossene Arbeitsfl äche ÜBERSCHREITEN. DIES KANN SCHWERE <13 lbs (5.9 kg) CPU-Fach VERLETZUNGEN ODER SACHSCHÄDEN ZUR FOLGE HABEN!
- Seite 6 Produkteigenschaften & Technische Daten 60˚ 7" (178 mm) 5˚ 20" 12˚ (508 mm) 16" (406 mm) 180˚ 90˚ 90˚ Abmessungen 4" - 11" (102-279 mm) 50.5" 3.27" (1283 mm) 13.4" (83 mm) (340 mm) 3.4" 7.4" (86 mm) (188 mm) 31"...
- Seite 7 Aufbau Lösen Sie die Bremse, um eine Höhenverstellung vorzunehmen. VORSICHT! Bremse vor dem Anheben oder Senken des Wagens ganz öff nen! Wird der Wagen bei teilweise angezogener Bremse angehoben oder gesenkt, kann es zu einer Beschädigung des Produkts kommen. 888-24-310-G-01 rev. H • 03/18 7 of 25...
- Seite 8 Aufbau Schließen Sie Tastatur und Maus am USB-Hub an (Typ A) (Typ A) HINWEIS: Barcode-Lesegeräte sollten direkt am USB-Anschluss des Computers angeschlossen werden. Schließen Sie Barcode- Lesegeräte NICHT am USB-Hub an. 888-24-310-G-01 rev. H • 03/18 8 of 25...
- Seite 9 Aufbau 0˚ 0˚ M4 x 5mm 75x75mm / 100x100mm WARNUNG M4 x 10mm Stoßgefahr! Bewegliche Teile können zu Quetschungen und Schnittverletzungen führen. Bringen Sie den Monitor VOR dem Entfernen in die höchstmögliche Position. Die Missachtung dieser Warnung kann zu ernsthaften Verletzungen oder Sachschäden führen.
- Seite 10 Aufbau Netzkabel anschließen. Führen Sie die Netzkabel im Turm nach unten. Falls sich hier keine Steckdosen befi nden, folgen Sie den Schritten a bis d, um die Netzkabel zu verlegen. 6' (1.8 m) Netzkabel müssen 1,8 m lang sein. ACHTUNG! Beim Anschließen eines elektrischen Geräts an die Steckdose entsteht eff ektiv ein medizinisches System, wodurch der Sicherheitsgrad eingeschränkt werden kann.
- Seite 11 Für die Verwendung des USB-Hubs, der Tastaturbeleuchtung und des Ventilators muss der Computer eingeschaltet sein.) Optionaler StyleLink: Dieses USB-Kabel verläuft vom Stromversorgungssystem zum Computer mit StyleLink-Software. Weitere Informationen über StyleLink: http://4support.ergotron.com . WARNUNG: Der Lüfter muss immer in Betrieb sein, wenn der Computer eingeschaltet ist.
- Seite 12 Aufbau Unterbringung der CPUs im gesicherten Fachbereich: USFF (Ultra Small Form Factor, Thin Client sehr kleiner Formfaktor) BLOCKIEREN SIE AUF KEINEN FALL DIE BELÜFTUNGSÖFFNUNGEN! EINE BLOCKIERUNG DER BELÜFTUNGSÖFFNUNGEN KANN ZUR ÜBERHITZUNG UND SOMIT ZU GERÄTESCHÄDEN FÜHREN. Zentrieren Sie die CPU im Fachbereich. Um mehr Platz zu schaff en und den Luftstrom zu verbessern, kann das Netzteil unter dem Lagerbereich verstaut werden.
- Seite 13 Aufbau Rolle mit 3 Funktionen Radumdrehung Radumdrehung und Drehlager Gesperrt 888-24-310-G-01 rev. H • 03/18 13 of 25...
- Seite 14 Einstellung Es ist von Bedeutung, dass Sie dieses Produkt entsprechend dem Gewicht des installierten Geräts wie in den folgenden Schritten beschrieben anpassen. Wenn Zubehör von diesem Produkt entfernt oder dazu hinzugefügt wird, was zu einer Änderung der Last führt, sollten Sie diese Einstellungsschritte wiederholen, um einen sicheren und optimalen Betrieb zu gewährleisten. Einstellungen sollten über den gesamten Verstellbereich gleichmäßig und leicht durchzuführen sein und an der eingestellten Position verbleiben.
- Seite 15 Wenn die übrigen Kontrollleuchten rot/grün leuchten, könnte dies auf einen Netzfehler eingeschaltet. Leuchtet hinweisen. Wenden Sie sich in diesem Fall an den Kundendienst von Ergotron. keine LED, so ist das HINWEIS: Wird der Computerwagen häufi g bei einem Ladestatus unter 10% verwendet, verkürzt Stromversorgungssystem dies die Lebensdauer der Batterie erheblich.
- Seite 16 – 5-stellige PIN erforderlich General-PIN für die erstmalige Einrichtung (standardmäßige General-PIN: 12345) Wird die General-PIN vergessen, wenden Sie sich für Anweisungen an den Ergotron-Kundendienst. 1. Geben Sie die General-PIN (1-2-3-4-5) ein und drücken Sie die EINGABETASTE. 2. Drücken Sie die 5 für den Master-PIN Bearbeitungsmodus 3.
- Seite 17 Auto-Lock-Schublade Aufsperren einer Schublade (2 Methoden): HINWEIS: Alle Schubladen in einer Reihe müssen geschlossen sein, bevor eine neue Reihe aufgesperrt werden kann. • Geben Sie die Benutzer-PIN ein und drücken Sie auf EINGABE (nur für die Schubladenreihen verfügbare Zahlen blinken grün), dann drücken Sie auf die gewünschte Schubladenreihennummer*. •...
- Seite 18 Auswechseln der Sicherung Schalten Sie die Stromversorgung ab, Trennen Sie die Stromversorgung von der Stromquelle. Schalten Sie alle angeschlossenen Geräte aus. indem Sie den Hauptschalter 1 bis 3 Sekunden lang gedrückt halten. Die Betriebs-LED erlischt. 5 Amp-Sicherung Empfohlen: Littelfuse 312005HXP SICHERUNGSNENNLEISTUNG SPANNUNG 250 V...
- Seite 19 Weitere Informationen erhalten Sie beim Ergotron-Kundendienst. Leistungsmodul sowie zu Brandgefahr führen. Für weitere Informationen wenden Sie sich an • Führen Sie die Batterie dem Recycling zu, oder informieren Sie sich bei Ergotron über die den Ergotron-Kundendienst unter +1-800-888-8458.
- Seite 20 Computerwagen-Lagerung Caution: Do NOT swap battery cables, doing so will cause sparking and trip the circuit breaker. Recycle the battery Schwarz according to local regulations. Vorsicht: Entfernen Sie erst die schwarze (negative) Zuleitung vor der roten (positiven) Zuleitung. Schwarz Torque to Torque to 110 in-lbs 110 in-lbs...
- Seite 21 Fall wird die Stromversorgung im Niedrigladungs-Recovery-Modus gestartet, sobald es ans Netz angeschlossen wird. Nach Abschluss dieses Prozesses fährt die Stromversorgung mit dem normalen Ladevorgang fort. Falls der Niedrigladungs-Recovery-Prozess länger als 45 Minuten dauert, wenden Sie sich bitte an den Kundendienst von Ergotron. 888-24-310-G-01 rev. H • 03/18...
- Seite 22 Ergonomie Arbeiten Einstellen auf Ihre Größe 1 Stellen Sie den oberen Rand des Bildschirms etwa 2,5 cm unter Ihrer Bewegen Augenhöhe ein: Lösen Sie die Bremse, und stellen Sie die Höhe nach Ihren Räumen Sie auf, bevor Sie den Wagen bewegen Bedürfnissen ein.
- Seite 23 Installationsanweisungen) vorliegen haben. Nur Ergotron, Inc. oder eine von Ergotron ermächtigte Partei darf Komponenten des StyleView Computerwagens einstellen, reparieren oder austauschen. Wenn eine Komponente des Computerwagens fehlt oder beschädigt ist, darf der Computerwagen nicht verwendet werden. Setzen Sie sich in diesem Falle umgehend mit dem Ergotron-Kundendienst in Verbindung, und fordern Sie einen Ersatz für das betreff ende Teil an.
- Seite 24 Wartung & Sicherheit Schutzleitertest: Zur Gewährleistung der Sicherheitserdung Empfohlene regelmäßige Überprüfung und Wartung zwischen der Erdverbindung des Netzkabels und jeglichen zugreifbaren Metallteilen am Wagen wird empfohlen, Komponente Maßnahme Wie häufi g den folgenden, nicht obligatorischen Test alle zwei Jahre Bedienfeld-, Ethernet-, Überprüfung auf abgenutzte, abgeklemmte mit Hilfe einer kalibrierten Sicherheitsprüfvorrichtung monatlich...
- Seite 25 IEC 61000-4-8 normale Geschäfts- bzw. Krankenhausumgebungen typischen Niveau befi nden. Hinweis: U T ist die AC-Netzspannung vor dem Einsatz auf Testniveau. © 2014 Ergotron, Inc. All rights reserved. 888-24-310-G-01 rev. H • 03/18 25 of 25...
