WICHTIG! Bei diesem Produkt muss nach der Montage die Spannung eingestellt werden. Vor der Anpassung von Bewegungsumfang oder Spannung sicherstellen,
dass die gesamte Ausrüstung sachgemäß auf dem Produkt montiert wurde. Sobald Geräte zu diesem Produkt hinzugefügt oder geändert werden, wodurch sich
ein anderes Gewicht ergeben kann, sollten die Anpassungsschritte wiederholt werden, um einen sicheren, optimalen Betrieb zu gewährleisten. Dieses Produkt
sollte sich über den gesamten Verstellbereich gleichmäßig und leicht anpassen lassen und an der eingestellten Position verbleiben. Sollte es bei dieser Bewegung
Schwierigkeiten geben oder das Produkt nicht am eingestellten Punkt fi xiert bleiben, ist die Einstellanleitung zu befolgen und die Spannung entsprechend zu
lockern bzw. anzuziehen, um eine geschmeidige, reibungslose Bewegung zu erhalten. Je nach Produkt und Einstellung muss dies mehrmals wiederholt werden, um
einen Unterschied zu bemerken.

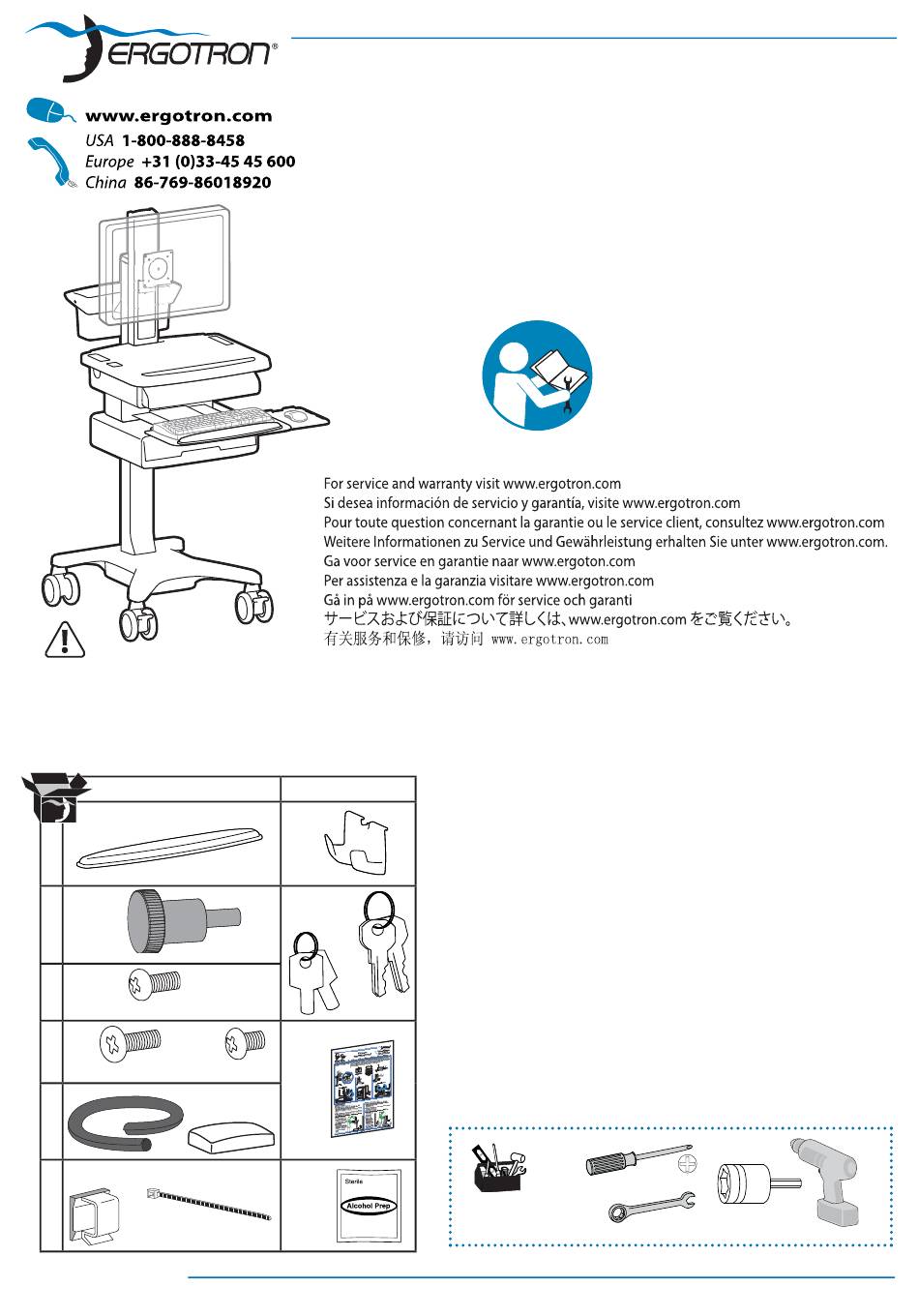

A
1x
1
4x
2
M4 x 10mm
4x
3
M4 x 10mm
1x
1x
4
M4 x 8mm
M4 x 5mm
1x
5
2x
6
888-24-186-G-00 rev. A • 02/12
Encontrará la versión más reciente del manual de instalación del usuario y el software de StyleLink en:
Si vous souhaitez télécharger le dernier manuel d'installation de l'utilisateur ou le logiciel StyleLink, rendez-vous sur :
Den neuesten Installationsleitfaden für Benutzer sowie den neuesten StyleLink-Softwaredownload fi nden Sie unter:
Voor de nieuwste Installatiehandleiding voor de gebruiker en voor het downloaden van StyleLink-software gaat u naar:
Per scaricare le versioni più recenti del manuale di installazione e del software StyleLink, andare al sito:
De senaste versionerna av installationshandledningen och nedladdning av programvaran för StyleLink fi nns på:
最新版ユーザインス トールガイ ドとスタイルリンク ソフ トウェアは次のサイ トでダウンロードできます。
사용자 설치 안내서 및 StyleLink 소프트웨어 다운로드는 다음 웹 사이트에서 제공하고 있습니다.
B
1x
3x
1x
1x
1x
2x
9x
LCD-Computerwagen zur Patientenversorgung
For the latest User Installation Guide and StyleLink Software Download please visit:
请从下列地址获取最新版本的用户安装指南和 StyleLink 软件下载:
http://4support.ergotron.com
Produkteigenschaften & Technische Daten ...................... 2
Aufbau ............................................................................. 3 - 9
Einstellung ...................................................................... 7 - 8
Auto-Lock-Schublade ...........................................................9
Computerwagen-Lagerung ...............................................10
Ergonomie ...........................................................................10
Wartung & Sicherheit .........................................................11
Abmessungen ..................................................................... 12
DE
Gebruikersgids
StyleView® SV31
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Nederlands
Benutzerhandbuch - Deutsch
Guida per l'utente - Italiano
Användarhandbok - svenska
ユーザーガイ ド : 日本語
用户指南 : 汉语
사용자 안내서 : 대한민국
14mm (9/16")
10mm
1/12

Werbung

loading

Inhaltszusammenfassung für Ergotron StyleView SV31

  • Seite 1 De senaste versionerna av installationshandledningen och nedladdning av programvaran för StyleLink fi nns på: 最新版ユーザインス トールガイ ドとスタイルリンク ソフ トウェアは次のサイ トでダウンロードできます。 请从下列地址获取最新版本的用户安装指南和 StyleLink 软件下载: 사용자 설치 안내서 및 StyleLink 소프트웨어 다운로드는 다음 웹 사이트에서 제공하고 있습니다. http://4support.ergotron.com User's Guide - English Guía del usuario - Español Manuel de l’utilisateur - Français...
  • Seite 2 Änderungen oder Modifi kationen, die nicht 10 °C -20 °C 50 °F - 4 °F ausdrücklich von Ergotron, Inc. genehmigt wurden, können den Verfall des Rechts zur Bedienung des Bereich Gerätes durch den Benutzer zur Folge haben. Bereich 5-95% rH Für Fragen und Informationen zur elektromagnetischen...
  • Seite 3 Aufbau Schließen Sie Tastatur und Maus am USB-Hub an (Typ A) (Typ A) HINWEIS: Barcode-Lesegeräte sollten direkt am USB-Anschluss des Computers angeschlossen werden. Schließen Sie Barcode-Lesegeräte NICHT am USB-Hub an. 888-24-186-G-00 rev. A • 02/12 3/12...
  • Seite 4 Aufbau 90˚ 0˚ M4 x 5mm 0˚ 75x75mm / 100x100mm M4 x 10mm WARNUNG Stoßgefahr! Bewegliche Teile können zu Quetschungen und Schnittverletzungen führen. Bringen Sie den Monitor VOR dem Entfernen in die höchstmögliche Position. Die Missachtung dieser Warnung kann zu ernsthaften Verletzungen oder Sachschäden führen.
  • Seite 5 Aufbau Unterbringung der CPUs im gesicherten Fachbereich: Führen Sie die Computerkabel durch die Öff nung des Gehäuses (auf der linken oder rechten Seite). USFF (Ultra Small Form Factor, sehr kleiner Formfaktor) Thin Client Verbinden und verwenden Sie den Lüfter nicht mit USFF-CPUs. Zentrieren Sie die CPU im Fachbereich.
  • Seite 6 Aufbau Schließen Sie die folgenden Kabel (werksseitig verbunden) am Computer an. USB: Dieses Kabel verläuft vom USB-Hub zum Computer und wird zur Stromversorgung des USB-Hubs und der Tastaturbeleuchtung verwendet. Es lädt auch über Ihren Computer die Batterien auf, die die AutoLock-Schublade speisen. (HINWEIS: Für die Verwendung des USB-Hubs und der Tastaturbeleuchtung und zum Aufl aden der Batterie muss der Computer eingeschaltet sein.) Lüfter: Dieses Kabel verläuft vom Lüfter zum Computer, sodass der Lüfter bei eingeschaltetem Computer in Betrieb ist.
  • Seite 7 Einstellung Es ist von Bedeutung, dass Sie dieses Produkt entsprechend dem Gewicht des installierten Geräts wie in den folgenden Schritten beschrieben anpassen. Wenn Zubehör von diesem Produkt entfernt oder dazu hinzugefügt wird, was zu einer Änderung der Last führt, sollten Sie diese Einstellungsschritte wiederholen, um einen sicheren und optimalen Betrieb zu gewährleisten. Einstellungen sollten über den gesamten Verstellbereich gleichmäßig und leicht durchzuführen sein und an der eingestellten Position verbleiben.
  • Seite 8 Il existe un risque de blessure corporelle ou d’ e ndommagement matériel en cas de non respect de cet avertissement. Pour plus d’informations et d’instructions, consultez le guide du produit sur http://4support.ergotron.com, ou contactez le service client d’Ergotron au (+1) 800 888-8458. 822-055 888-24-186-G-00 rev.
  • Seite 9 3 Drücken Sie gleichzeitig 1 und 2. • Schlüssel - 1/8-Drehung gegen den Uhrzeigersinn. dem Nummerblock. Generalcode vergessen Wenden Sie sich für Anweisungen an den Ergotron-Kundendienst. Fehlerbehebung bei der Schublade • Die Nummern auf dem Nummernblock leuchten nicht Blinkende LED: Bedeutung Berühren Sie den Nummernblock an einer beliebigen Stelle, um die Hintergrundbeleuchtung...
  • Seite 10 Computerwagen-Lagerung Schalten Sie alle angeschlossenen Geräte aus. Nehmen Sie die Akkus heraus, und lagern Sie sie an einem geeigneten Ort, bis sie benötigt werden. Temperaturbereich 50 °C 122 °F -20 °C - 4 °F Bereich 5-95% rH relativen Feuchte Lagerung AA Nickel- Metall- Hybrid-Akku...
  • Seite 11 Kabel - Halten Sie die Kabel auf dem Computerwagen ordentlich organisiert (zu diesem Zweck bietet Ihnen Ihr Computerwagen verschiedene Lösungen an). Überschüssige Kabellängen können mit Kabelklammern von beweglichen Teilen ferngehalten werden Lesen Sie sich den Abschnitt zur Kabelverlegung in diesem Handbuch noch einmal durch, oder setzen Sie sich mit dem Ergotron-Kundendienst in Verbindung, um weitere Informationen zu erhalten.
  • Seite 12 Abmessungen 2.9" 47.4”- 65.9” (1204-1674 mm) 13.4" (73 mm) (340 mm) 16.8" (427 mm) 4.4" - 9.4" 28" (112-239 mm) 34.5" 3.4" (710 mm) (876 mm) (86 mm) 17.7" (450 mm) 4.4" 5.3" 1.65" (112 mm) (134 mm) 8.1" (41.8 mm) 47.2"...
