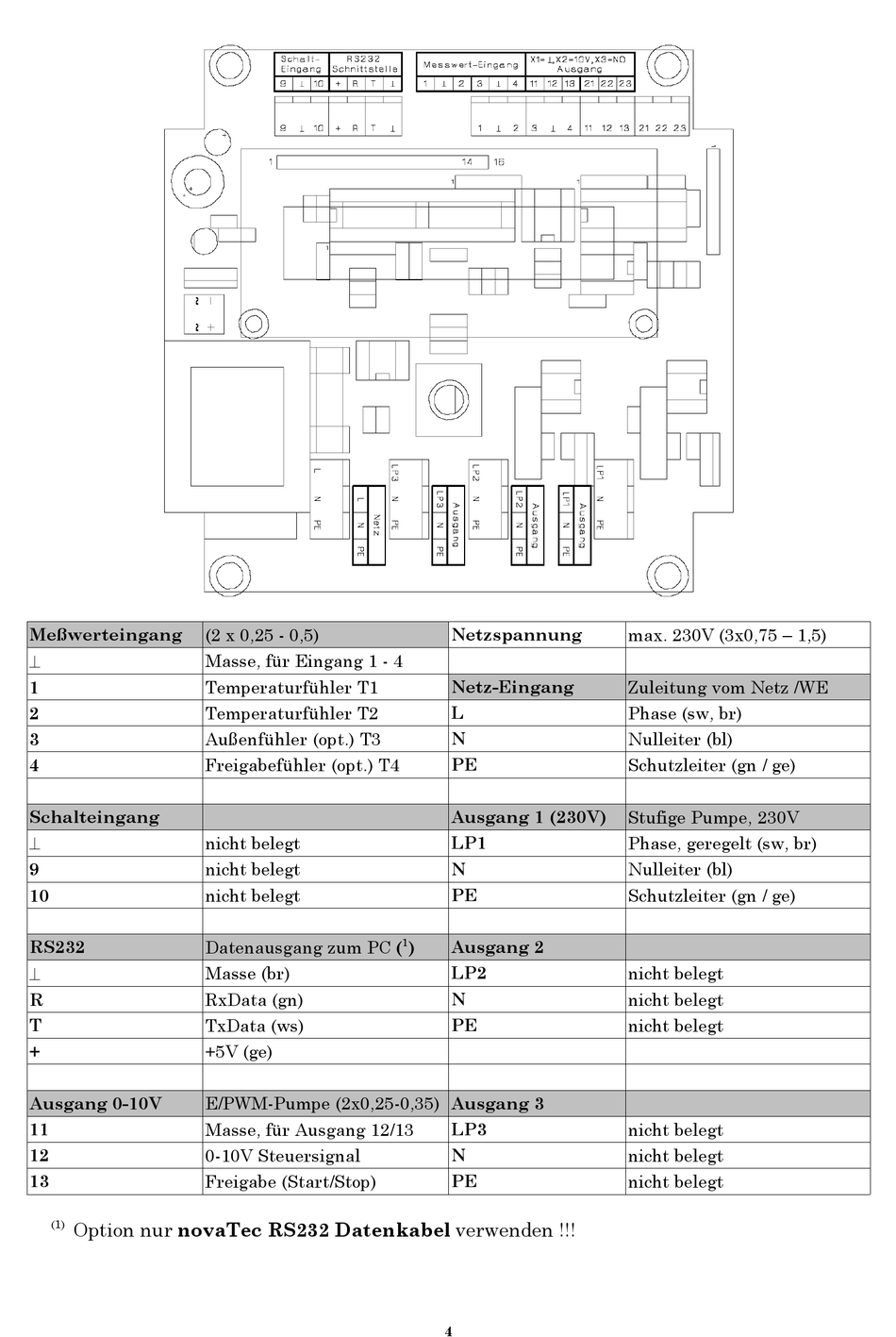

Meßwerteingang
1
2
3
4
Schalteingang
9
10
RS232
R
T
+
Ausgang 0-10V
11
12
13
(1)
Option nur novaTec RS232 Datenkabel verwenden !!!
(2 x 0,25 - 0,5)
Masse, für Eingang 1 - 4
Temperaturfühler T1
Temperaturfühler T2
Außenfühler (opt.) T3
Freigabefühler (opt.) T4
nicht belegt
nicht belegt
nicht belegt
Datenausgang zum PC (
Masse (br)
RxData (gn)
TxData (ws)
+5V (ge)
E/PWM-Pumpe (2x0,25-0,35) Ausgang 3
Masse, für Ausgang 12/13
0-10V Steuersignal
Freigabe (Start/Stop)
Netzspannung
Netz-Eingang
L
N
PE
Ausgang 1 (230V)
LP1
N
PE
Ausgang 2
1
)
LP2
N
PE
LP3
N
PE
4
max. 230V (3x0,75 – 1,5)
Zuleitung vom Netz /WE
Phase (sw, br)
Nulleiter (bl)
Schutzleiter (gn / ge)
Stufige Pumpe, 230V
Phase, geregelt (sw, br)
Nulleiter (bl)
Schutzleiter (gn / ge)
nicht belegt
nicht belegt
nicht belegt
nicht belegt
nicht belegt
nicht belegt
