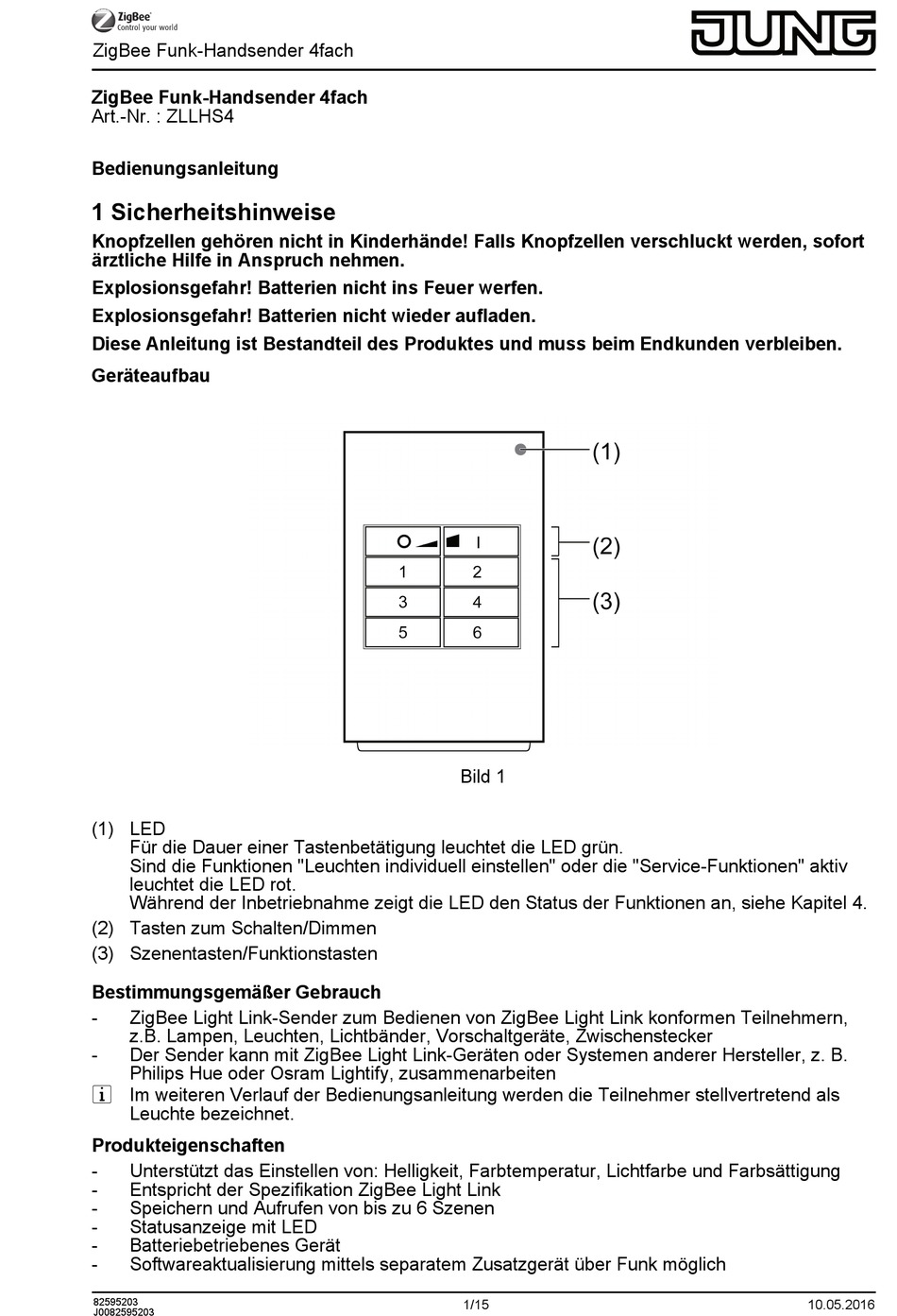

ZigBee Funk-Handsender 4fach
ZigBee Funk-Handsender 4fach
Art.-Nr. : ZLLHS4
Bedienungsanleitung
1 Sicherheitshinweise
Knopfzellen gehören nicht in Kinderhände! Falls Knopfzellen verschluckt werden, sofort
ärztliche Hilfe in Anspruch nehmen.
Explosionsgefahr! Batterien nicht ins Feuer werfen.
Explosionsgefahr! Batterien nicht wieder aufladen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
Geräteaufbau
(1) LED
Für die Dauer einer Tastenbetätigung leuchtet die LED grün.
Sind die Funktionen "Leuchten individuell einstellen" oder die "Service-Funktionen" aktiv
leuchtet die LED rot.
Während der Inbetriebnahme zeigt die LED den Status der Funktionen an, siehe Kapitel 4.
(2) Tasten zum Schalten/Dimmen
(3) Szenentasten/Funktionstasten
Bestimmungsgemäßer Gebrauch
-
ZigBee Light Link-Sender zum Bedienen von ZigBee Light Link konformen Teilnehmern,
z.B. Lampen, Leuchten, Lichtbänder, Vorschaltgeräte, Zwischenstecker
-
Der Sender kann mit ZigBee Light Link-Geräten oder Systemen anderer Hersteller, z. B.
Philips Hue oder Osram Lightify, zusammenarbeiten
i Im weiteren Verlauf der Bedienungsanleitung werden die Teilnehmer stellvertretend als
Leuchte bezeichnet.
Produkteigenschaften
-
Unterstützt das Einstellen von: Helligkeit, Farbtemperatur, Lichtfarbe und Farbsättigung
-
Entspricht der Spezifikation ZigBee Light Link
-
Speichern und Aufrufen von bis zu 6 Szenen
-
Statusanzeige mit LED
-
Batteriebetriebenes Gerät
-
Softwareaktualisierung mittels separatem Zusatzgerät über Funk möglich
82595203
J0082595203
Bild 1
1/15
10.05.2016
