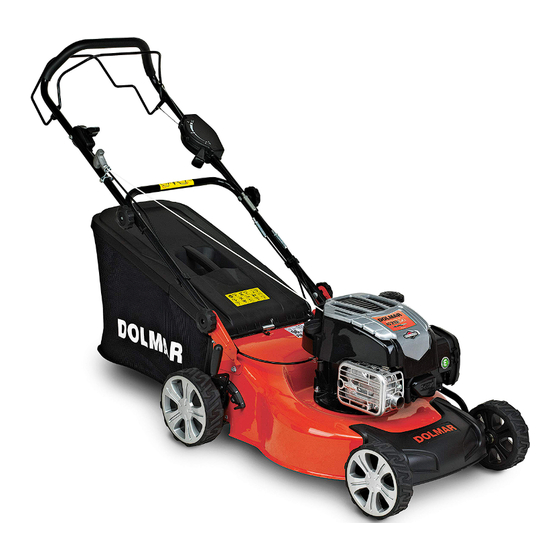

Dolmar PM4601S3R Original Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dolmar Anleitungen
  4. Rasenmäher
  5. PM4601S3R
  6. Original bedienungsanleitung

Dolmar PM4601S3R Original Bedienungsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 15
