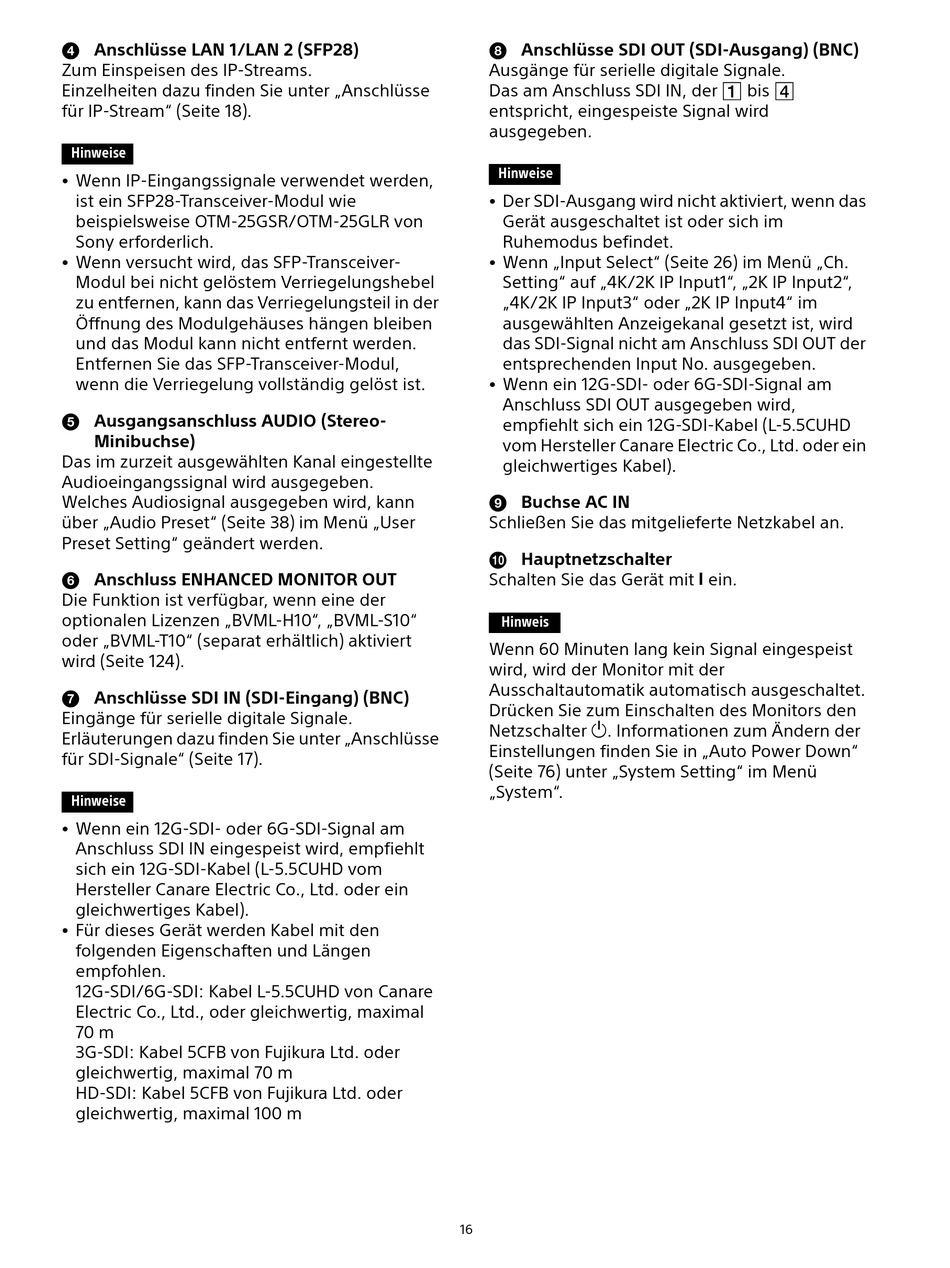

Anschlüsse LAN 1/LAN 2 (SFP28)
Zum Einspeisen des IP-Streams.
Einzelheiten dazu finden Sie unter „Anschlüsse
für IP-Stream" (Seite 18).
Hinweise
Wenn IP-Eingangssignale verwendet werden,
ist ein SFP28-Transceiver-Modul wie
beispielsweise OTM-25GSR/OTM-25GLR von
Sony erforderlich.
Wenn versucht wird, das SFP-Transceiver-
Modul bei nicht gelöstem Verriegelungshebel
zu entfernen, kann das Verriegelungsteil in der
Öffnung des Modulgehäuses hängen bleiben
und das Modul kann nicht entfernt werden.
Entfernen Sie das SFP-Transceiver-Modul,
wenn die Verriegelung vollständig gelöst ist.
Ausgangsanschluss AUDIO (Stereo-
Minibuchse)
Das im zurzeit ausgewählten Kanal eingestellte
Audioeingangssignal wird ausgegeben.
Welches Audiosignal ausgegeben wird, kann
über „Audio Preset" (Seite 38) im Menü „User
Preset Setting" geändert werden.
Anschluss ENHANCED MONITOR OUT
Die Funktion ist verfügbar, wenn eine der
optionalen Lizenzen „BVML-H10", „BVML-S10"
oder „BVML-T10" (separat erhältlich) aktiviert
wird (Seite 124).
Anschlüsse SDI IN (SDI-Eingang) (BNC)
Eingänge für serielle digitale Signale.
Erläuterungen dazu finden Sie unter „Anschlüsse
für SDI-Signale" (Seite 17).
Hinweise
Wenn ein 12G-SDI- oder 6G-SDI-Signal am
Anschluss SDI IN eingespeist wird, empfiehlt
sich ein 12G-SDI-Kabel (L-5.5CUHD vom
Hersteller Canare Electric Co., Ltd. oder ein
gleichwertiges Kabel).
Für dieses Gerät werden Kabel mit den
folgenden Eigenschaften und Längen
empfohlen.
12G-SDI/6G-SDI: Kabel L-5.5CUHD von Canare
Electric Co., Ltd., oder gleichwertig, maximal
70 m
3G-SDI: Kabel 5CFB von Fujikura Ltd. oder
gleichwertig, maximal 70 m
HD-SDI: Kabel 5CFB von Fujikura Ltd. oder
gleichwertig, maximal 100 m
Anschlüsse SDI OUT (SDI-Ausgang) (BNC)
Ausgänge für serielle digitale Signale.
Das am Anschluss SDI IN, der bis
entspricht, eingespeiste Signal wird
ausgegeben.
Hinweise
Der SDI-Ausgang wird nicht aktiviert, wenn das
Gerät ausgeschaltet ist oder sich im
Ruhemodus befindet.
Wenn „Input Select" (Seite 26) im Menü „Ch.
Setting" auf „4K/2K IP Input1", „2K IP Input2",
„4K/2K IP Input3" oder „2K IP Input4" im
ausgewählten Anzeigekanal gesetzt ist, wird
das SDI-Signal nicht am Anschluss SDI OUT der
entsprechenden Input No. ausgegeben.
Wenn ein 12G-SDI- oder 6G-SDI-Signal am
Anschluss SDI OUT ausgegeben wird,
empfiehlt sich ein 12G-SDI-Kabel (L-5.5CUHD
vom Hersteller Canare Electric Co., Ltd. oder ein
gleichwertiges Kabel).
Buchse AC IN
Schließen Sie das mitgelieferte Netzkabel an.
Hauptnetzschalter
Schalten Sie das Gerät mit ein.
Hinweis
Wenn 60 Minuten lang kein Signal eingespeist
wird, wird der Monitor mit der
Ausschaltautomatik automatisch ausgeschaltet.
Drücken Sie zum Einschalten des Monitors den
Netzschalter . Informationen zum Ändern der
Einstellungen finden Sie in „Auto Power Down"
(Seite 76) unter „System Setting" im Menü
„System".
16
