O1D110

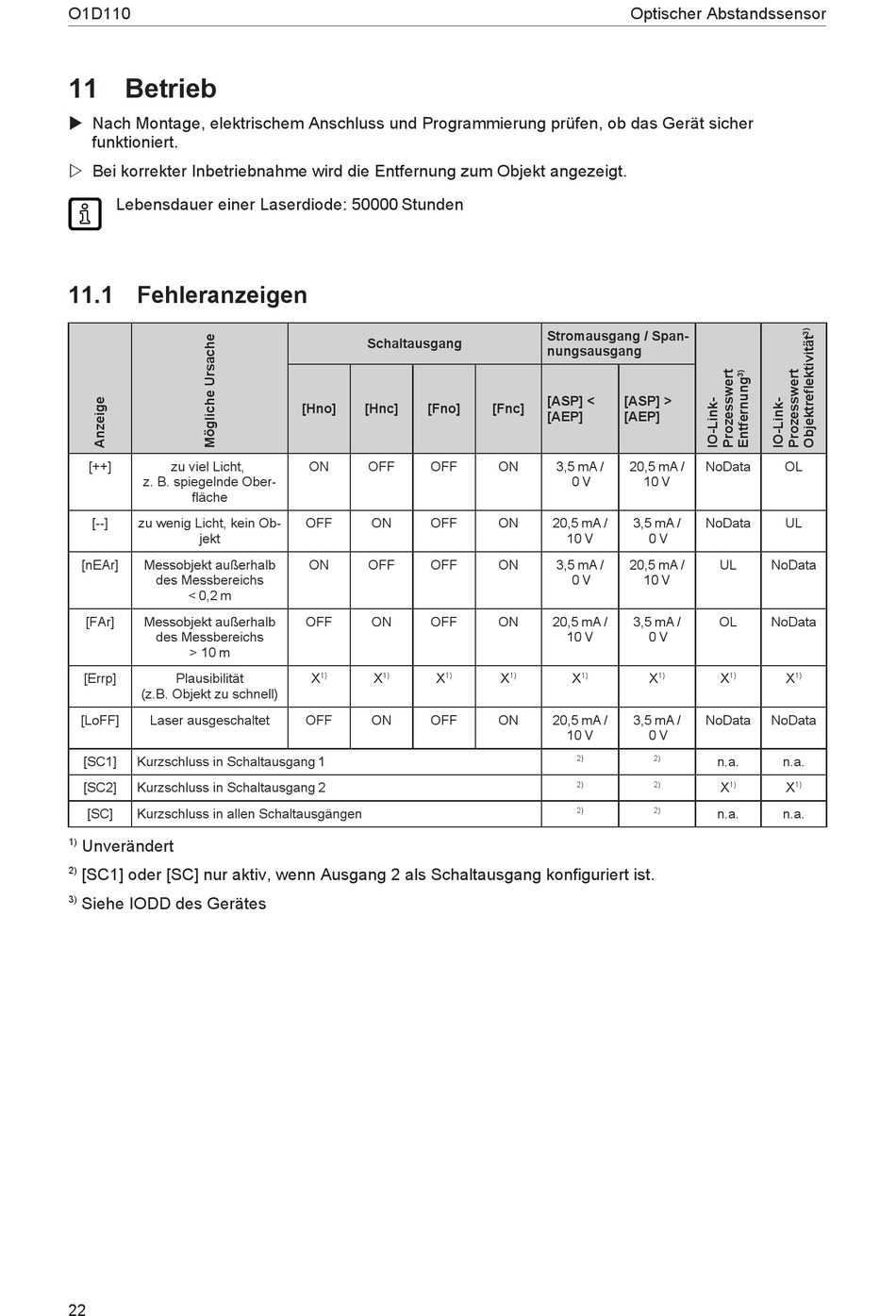

11 Betrieb
u Nach Montage, elektrischem Anschluss und Programmierung prüfen, ob das Gerät sicher
funktioniert.
w Bei korrekter Inbetriebnahme wird die Entfernung zum Objekt angezeigt.
Lebensdauer einer Laserdiode: 50000 Stunden
11.1 Fehleranzeigen
[++]
zu viel Licht,
z. B. spiegelnde Ober-
fläche
[--]
zu wenig Licht, kein Ob-
jekt
[nEAr]
Messobjekt außerhalb
des Messbereichs
< 0,2 m
[FAr]
Messobjekt außerhalb
des Messbereichs
> 10 m
[Errp]
Plausibilität
(z.B. Objekt zu schnell)
[LoFF]
Laser ausgeschaltet
[SC1]
Kurzschluss in Schaltausgang 1
[SC2]
Kurzschluss in Schaltausgang 2
[SC]
Kurzschluss in allen Schaltausgängen
1)
Unverändert
2)
[SC1] oder [SC] nur aktiv, wenn Ausgang 2 als Schaltausgang konfiguriert ist.
3)
Siehe IODD des Gerätes
22
Schaltausgang
[Hno]
[Hnc]
[Fno]
ON
OFF
OFF
OFF
ON
OFF
ON
OFF
OFF
OFF
ON
OFF
1)
1)
1)
X
X
X
OFF
ON
OFF
Optischer Abstandssensor
Stromausgang / Span-
nungsausgang
[ASP] <
[ASP] >
[Fnc]
[AEP]
[AEP]
ON
3,5 mA /
20,5 mA /
0 V
10 V
ON
20,5 mA /
3,5 mA /
10 V
0 V
ON
3,5 mA /
20,5 mA /
0 V
10 V
ON
20,5 mA /
3,5 mA /
10 V
0 V
1)
1)
1)
X
X
X
ON
20,5 mA /
3,5 mA /
10 V
0 V
2)
2)
2)
2)
2)
2)
NoData
OL
NoData
UL
UL
NoData
OL
NoData
1)
1)
X
X
NoData
NoData
n.a.
n.a.
1)
1)
X
X
n.a.
n.a.
